OLONC WLE-36V铅酸电池充电器工作原理分析
来源:本站整理  作者:佚名  2011-01-20 15:44:57

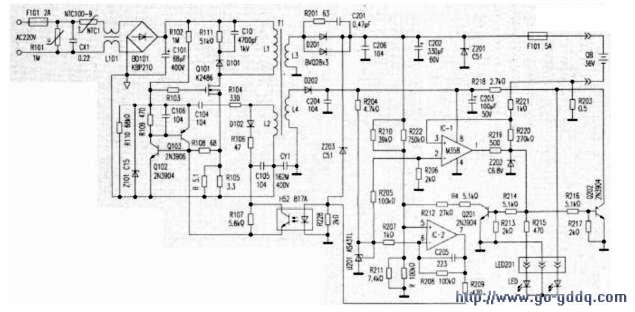

  OLONC WLE-36V铅酸电池充电器,其输入AC220V/80VA,输出DC36V/1.6A。  电气原理图(见附图所示)

  电路原理

  220V市电电源经保险F101和由电阻R101、电容CX1、电感L101组成的电源输入滤波器,增强了抗干扰性能。串入热敏电阻NTC1构成电流浪涌抑制电路,再经桥式整流器KBP210和电解电容C101滤波后输出约290V电压,一路送入开关变压器T1初级L1绕组,另一路经R102、R110电阻分压后送入开关管Q101的栅极,以启动初始导通,与此同时T1的另一绕组L2感应出上正下负的电压,此脉冲电压送到Q101栅极,加速了Q101的导通。由于饱和导通后Q101漏极的电流不再发生变化,因此L2的感应电压随之消失,电容C104由刚才充电转为放电,使Q101的栅极电位渐渐下降电流减小,Q101很快进入截止状态:随即开关管又被启动重复上述过程周而复始形成自激振荡。在Q101截止期间,T1的L3绕组经过快速二极管D210输出直流45V电压,一路向电瓶充电,另一路向电压比较集成电路LM358⑤脚供电,同时T1的L4绕组经整流二极管D202输出直流20V的电压,向精密可调基准三端集成稳压管U201、集成电路ICLM358、充电指示LED电路供电。由U201、IC-2组成电压比较电路;由光电耦合器HS2、二极管D102、三极管Q102、Q103组成电池充电器的稳压电路。Q101发射极的电阻R105、R108、三极管Q102、Q103组成过流保护。电路中的Z101、Z201、Z202、Z203稳压管为各支路的过压保护。由D101、R111、C102组成尖峰脉冲吸收电路,保护Q101截止期间的安全。

[1] [2]  下一页
