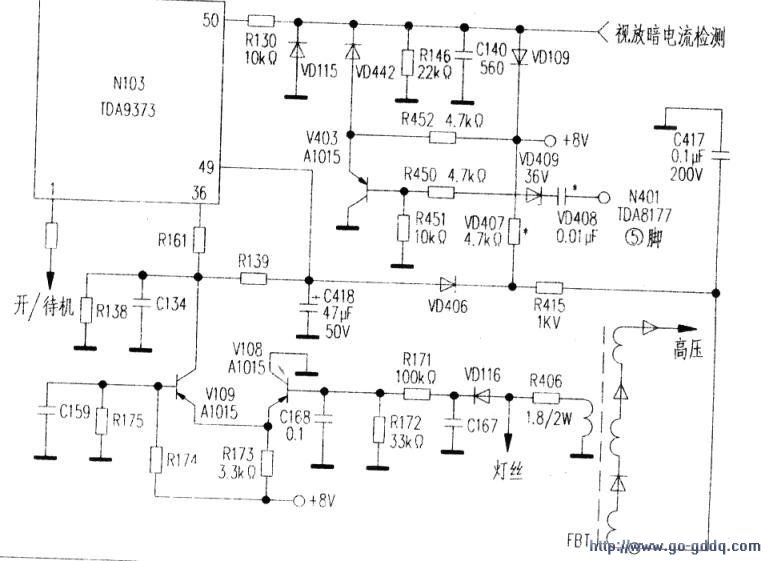

下图为康佳SK机保护电路，相近的还有C型机和K型机，有别于其他品牌机。VD408、VD409、R450、R451、V403、R452、VD442等组成场失落保护。正常时TDA9373（50）脚检测到由VD408、VD409、V403、VD442送来场逆程脉冲，电路正常工作，如场扫描电路出现故障，TDA9373在一定时间内检测不到连续的场逆程脉冲或检测到的脉冲幅度不足时，启动内部软件程序关闭R、G、B信号输出，使电视机处于黑屏保护状态，防止出现水平亮线而灼伤显像管。

　　另外该机还设置有x射线保护和束电流限制／保护电路，原理是：当高压升高时灯丝电压也升高，VD116、C167整流滤波电压随之升高，V108截止，V109导通，1N103（36）脚电压上升。当上升到2.8V以上时，（1）脚输出待机信号；当束主流正常变化时，（49）脚电压随之变化，实现ABL作用。

　　当束电流过大时VD406负端电位过低，（49）脚电压也被拉低。低于0.8V时，（1）脚输出待机信号，实现保护性关机。可用瞬间电压测量法配合强制开机法分析检修。，黑屏保护初见于早期飞利蒲机芯，如TOA4501/3565两片机和TDA8362单片机，用行逆程、场逆程、行同步三个脉冲共同组成一个特殊的“沙堡”脉冲，用来做电台识别、色同步选通等，后来得到广泛应用。现在机型多设置暗电流检测电路，一旦视放级出现损坏、脱焊，则自动暗电流检测电路检测后，会通过总线发出待机指令或切断R、G、B输出而显示黑屏f具体由厂家设计而定）。由于黑屏掩盖了故障真相，给维修增加了一定难度，我们在检修中可人为的调高加速极电压看具体故障“真相”分析判断。如出现水平一条亮线时说明场扫描电路有故障；白光栅回扫线时应查视放供电和亮度通道及基色矩阵电路；单基色光栅带回扫线时应查对应的视放管是否击穿、饱和或其c极供电电阻有无开路；缺基色时应查对应视放管是否开路、虚焊或截止等。
