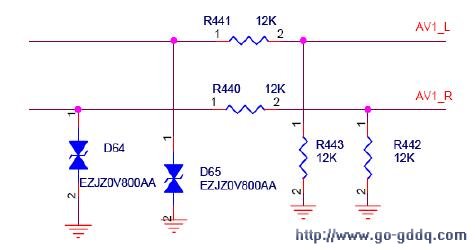

（1）TV的音频信号是从高频头输出的SIF信号，经过集成电路U34处理后得到的；（2）AV1、AV2（与分量信号共用一路）和PC的音频信号分别从XS5、XS8和P4插座输入后，首先经过下图所示的电路进行衰减：

　　然后经过集成电路U29进行切换，选择其中一路信号输入至集成电路U34进行处理。

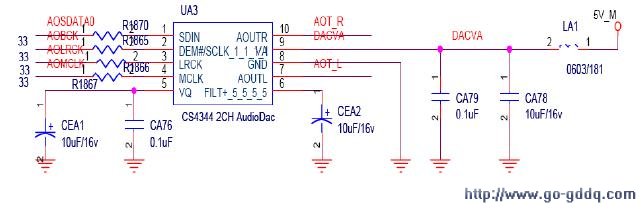

　　经集成电路U34处理后的数字音频信号从＃50脚输出，经过集成电路UA3进行数/模转换，转变为模拟信号。其中一路经过驱动电路输出至耳机，另一路经过伴音功放后输出至扬声器。

　　4、控制流程：

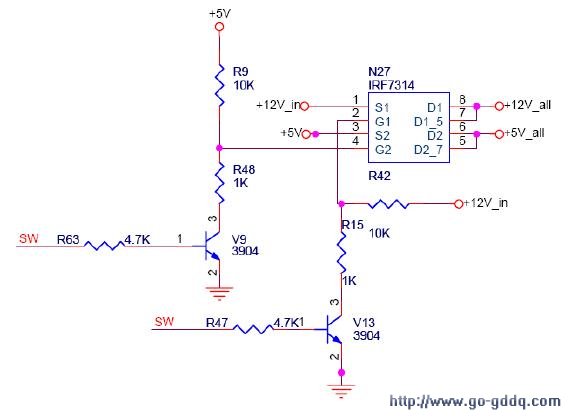

　　本机电源只有12V输出，所以其它供电电压都是通过12V转换得到的，故使用集成电路N27来切断待机时的其它电源，只保留待机时必要的待机5V电源。如下图所示，正常开机时，SW为高电平，集成电路N27的＃2脚和＃4脚都是低电平，所以集成电路N27两路都导通，12V_all和5V_all电压均正常；待机时，SW为低电平，集成电路N27关断，12V_all和5V_all为低电平，系统进入待机状态。

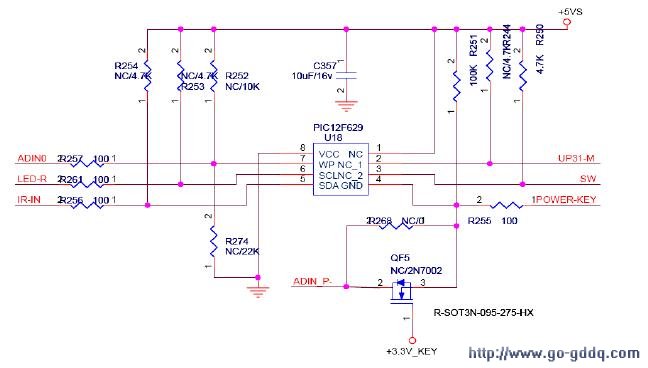

　　本机使用待机小MCU来降低待机时的功率，UP31-M是集成电路U34的控制信号（经过一级反相）。待机时，UP31-M为低电平，此时SW信号为低电平，于是12V_all和5V_all都没有输出。由于集成电路U34所有的供电电压都是从12V_all和5V_all转换得到的，所以此时集成电路U34不工作。开机时，UP31-M为高电平，集成电路U18检测到此信号为高电平后，将SW信号置为高电平，于是集成电路N27导通，所有供电电压正常，集成电路U34开始正常工作。

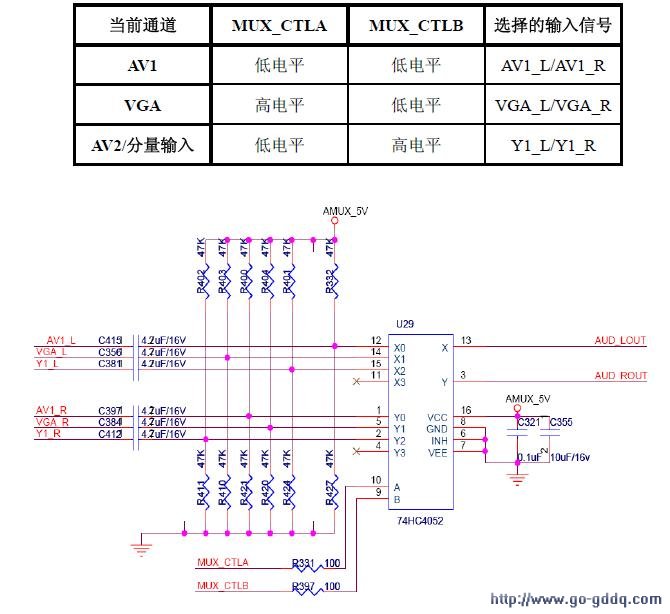

　　本机的AV1、AV2和PC音频输入信号经过集成电路U29进行切换，通过下图中的MUX_CTLA和MUX_CTLB控制来进行切换，从当前信号源中选择一路，通过集成电路U29的＃3脚和＃13脚输出。具体控制方式如下所示：

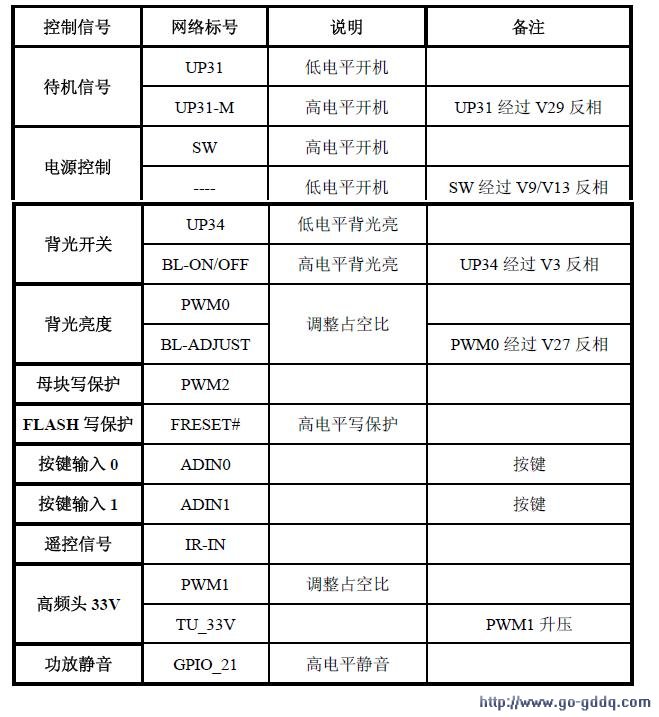

　　其它控制信号见下表：
