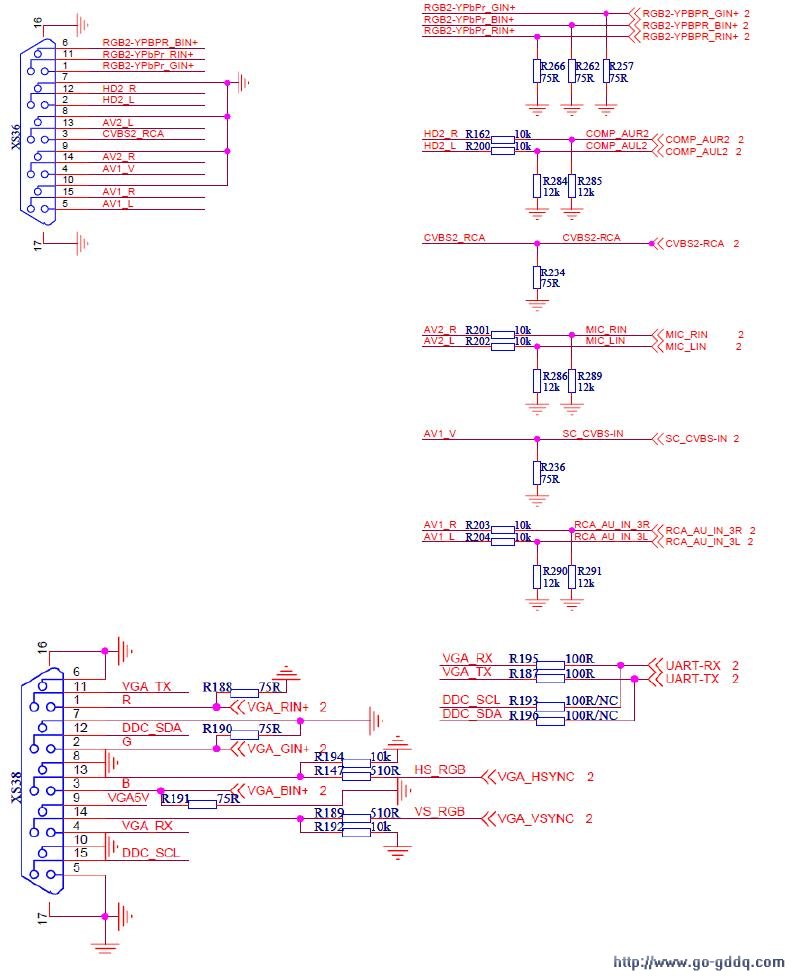

21、接口部分---VGA 接口

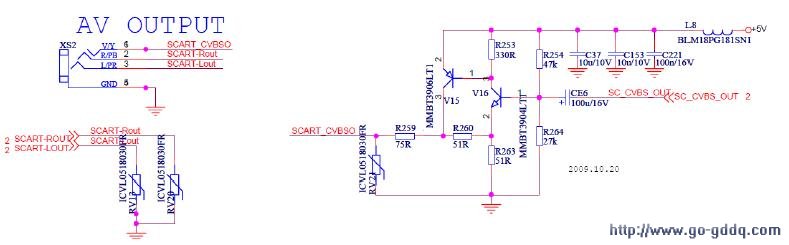

22、接口部分---AV输出接口

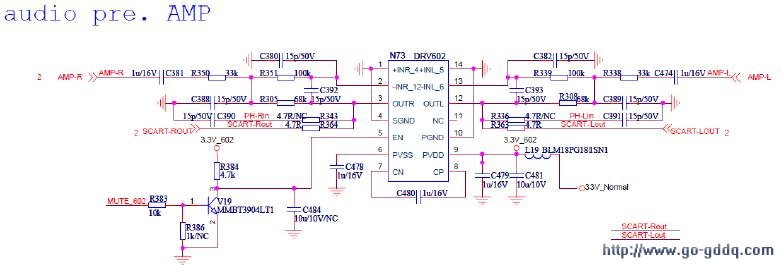

23、接口部分---AV输出接口—音频输出
音频输出没有采用常规的射随电路，采用带静音控制的集成电路DRV602，可以实现AV输出的开关机静音。主要是为配soundbar使用。

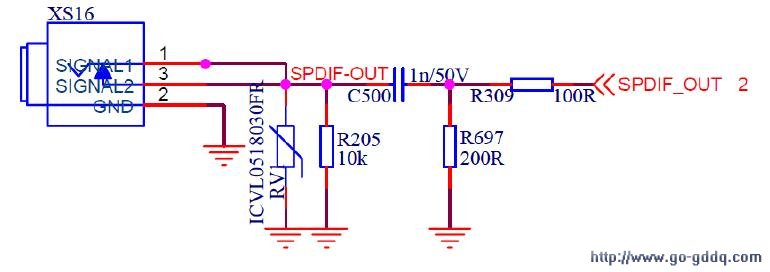

24、接口部分---同轴输出电路

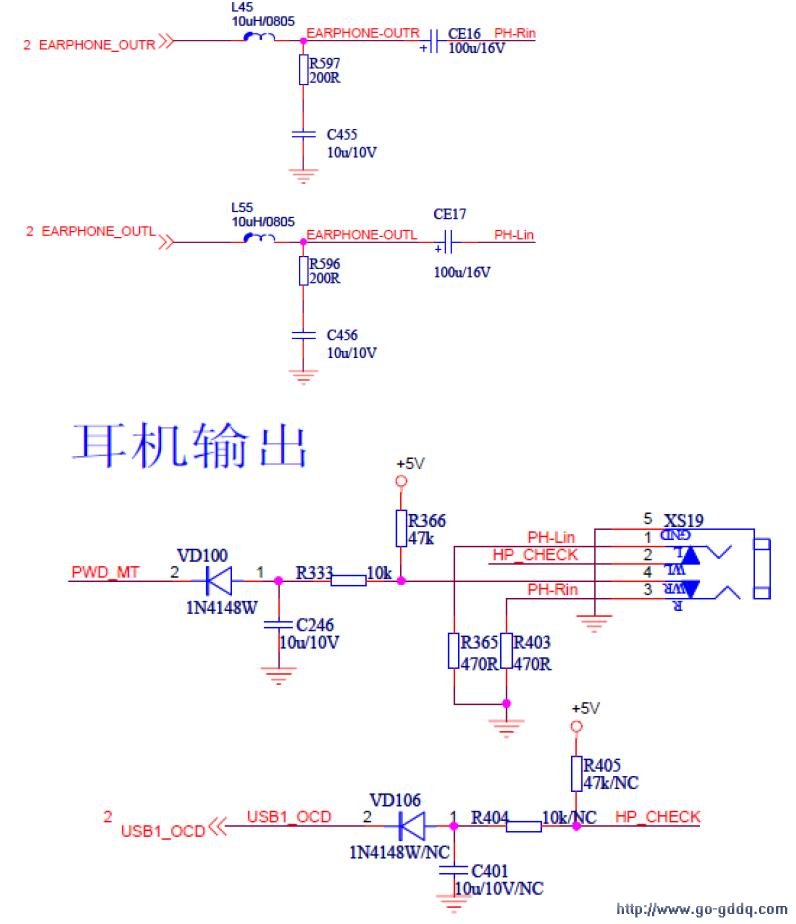

25、接口部分---耳机输出电路
耳机输出直接从MST6i78管脚输出，经过LRC（L45、R597、C455）实现滤波作用，不经过任何放大，直接输出。耳机检测电路PMD_MT 直接连接在静音电路上，实现耳机插入后的静音硬件控制

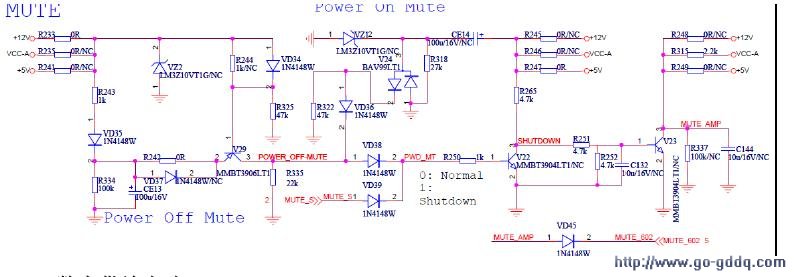

26、开关机静音电路
通用的开关机静音电路，注意AV音频输出的静音控制也是通过此电路实现，即MUTE_602。

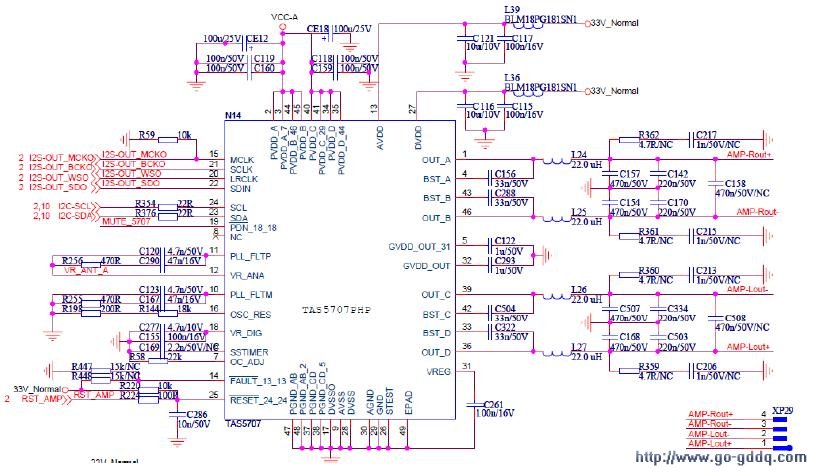

27、数字供放电路
系统采用了新型的I2S数字供放，N14/TSA5707。
28、数字供放电路—重低音电路

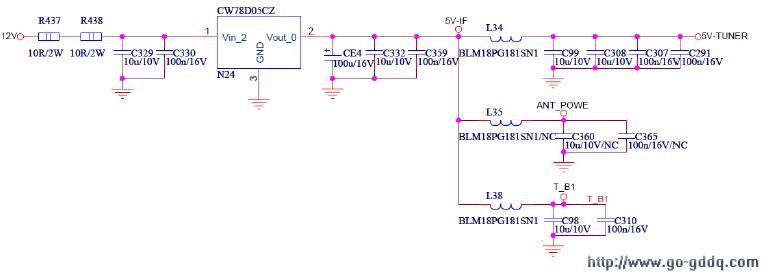

29、tuner部分---5V-IF
12V经过10R/2W的电阻分压后给N24，通过线形稳压器N24产生5V-IF电源，作为tuner的供电。

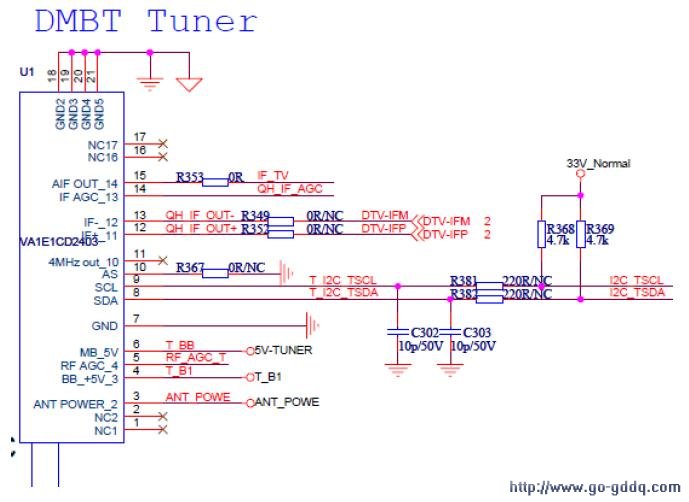

30、tuner 部分---tuner采用数字tuner
