创维21TM9000(3T30机芯)彩电静态偏置稳定电路
来源:本站整理  作者:佚名  2011-04-26 14:41:14

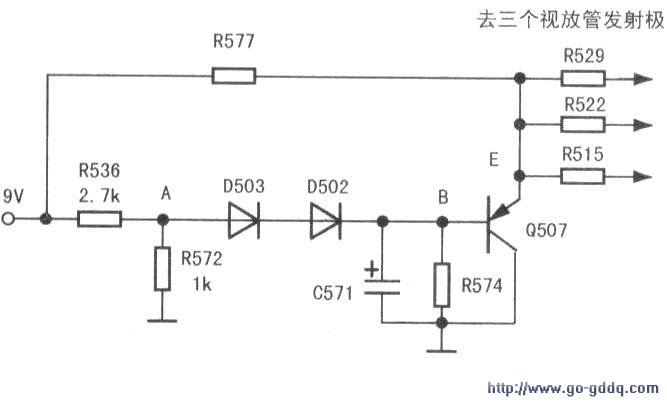

  电路图如附图所示,其工作原理是:R536和R572对9V分压,Ua电压为3.2V,经D503和D502降压后Ub=1.8V.Ue=2.4V,Ue就是三个视放管发射极的偏置电压。当电源电压略有变化时,Ua、Ub、Ue都会随之改变,确保视放管Ube稳定不变,即可使它们的集电极静态电位不变,实现静态偏置的稳定。另外,D503、D502(1N4148)的结电压随温度的上升而减小,使Ue上升。可以补偿视放管漏电流ICo随温度上升而上升所造成的静态工作点的变化,使得视放输出电路的温漂很小,工作稳定性大大提高。
