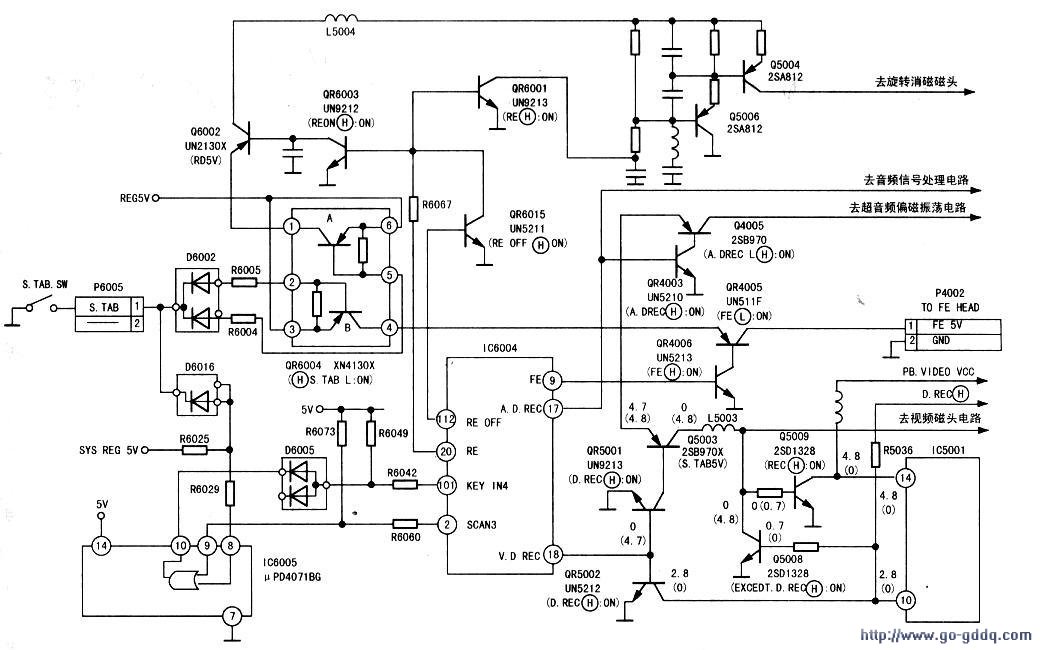

下图是松下NV-M9000摄像机防误抹检测及控制电路。它是由检测开关s.TAB.SW、集成电路IC6005（8）~（10）脚内部2输入或门电路、组合晶体管QR6004，以及系统控制微处理器IC6004等电路组成。其检测及控制过程如下：

　　1.摄录状态检测及控制过程　　
　　
　　接通电源开关，插入一盒未抠掉防误抹挡舌的带盒，安装在带仓顶部的防误抹开关（ S-TAB.SW）触头被带盒上的防误抹挡舌顶起而接通，QR6004（XN4130X）（2）脚（B管基极）经电阻R6005 →D6002→接插件P6005（1）脚→S.

　　TAB.SW→地，QR6004 B管基极输入低电平处于饱和导通状态，（4）脚（B管集电极）输出S.TAB 5V电压分别加到Q4005、QR4005和Q5003发射极。

　　QR6004（5）脚（A管基极）经电阻R6004→D6002→接插件P6005（1）脚→S.TAB.SW→地，QR6004A管基极输入低电平处于饱和导通状态，（1）脚（A管集电极）输出RE5V电压加到QR6002发射极。

　　SYSREG5V电压经电阻R6025→R6029、IC6005（8）脚→D6016→接插件P6005（1）脚→S.TAB.SW→地。IC6005（8）脚输入低电平，IC6004（2）脚（SCAN3）输出键扫描脉冲信号送到（101）脚（KEYIN4），这时将CAM/VTR选择滑盖置于CAM位置操作有效。

　　将操作面板上CAM/VTR选择滑盖置于CAM位置，磁带加载完毕机器处于摄录暂停状态，按“开始／停止”键，磁带走动后进入摄录状态，IC6004（9）脚（FE）输出高电平送往QR4006基极，QR4006和QR4005饱和导通，QR4005集电极输出FE5V电压为全消磁驱动电路提供工作电压。

　　IC6004（17）脚输出音频延迟记录（A.DREC）高电平送到QR4003基极，QR4003和Q4005均处于饱和导通状态。Q4005集电极输出5V电压为超音频偏磁振荡电路提供工作电压。

　　IC6004（20）脚（RE）输出高电平经电阻R6067送到QR6003基极。QR6003和QR6002均进入饱和导通状态，QR6002集电极输出RE5V电压为旋转消磁电路提供工作电压。IC6004（20）脚输出RE高电平还通过R6067送到QR6001基极，QR6001饱和导通，旋转消磁电路进入工作状态，Q5004集电极输出旋转消磁驱动信号送到磁鼓内部旋转消磁磁头上去。

　　IC6004（18）脚输出视频延迟记录高电平送到视频磁头录／放状态控制QR5001、QR5002基极使其饱和导通，使得Q5008截止，Q5009饱和导通，IC5001（10）脚和（14）脚均为低电平，Q5003集电极输出4.8V电压为视频磁头电路提供工作电压，视频磁头信号处理电路工作在记录状态。

　　2.防误抹检测及控制过程
　　
　　接通电源开关，插入一盒已抠去防误抹挡舌的带盒，安装在带仓顶部的防误抹开关触头伸入带盒上的防误抹方孔内，防误抹开关S.TAB.SW断开。QR6004A、B两只晶体管基极均输入高电平处于截止状态，（4）、（1）脚无s.

　　TAB5V和RE5V电压输出，与此同时，SYSR_EG5V电压经R6025→R6029加到IC6005（8）脚，（8）脚输入高电平，IC6004（101）脚无键扫描脉冲信号输入，微处理器判断带盒上的防误抹挡舌已抠掉，这时将操作面板上CAM/VTR选择滑盖置于CAM位置，磁带不加载，电子寻像器上显示告警字符并闪烁，机器无法进入摄录状态，从而实现防误抹检测及控制作用。防误抹检测及控制仅作用于摄录方式，如果检测及控制电路工作失常，就会造成不能进入正常摄录状态，
