5.亮度及色度信号通路
从HAIER8859B的30脚输出的全电视信号经外围伴音陷波电路后，进入24脚，经内部钳位电路滤波、平滑处理、黑电平延伸、延迟电路等处理后送到矩阵电路。HAIER8859B外接一个8.0000MHz晶体振荡器，供CPU时钟及彩色副载波恢复电路用。
由矩阵电路合成的R、G、B信号，分别从HAIER8859B的51、52、53脚输出。
如果AV输入，从TC4052的13或3脚输出的Y信号或视频信号经射随V809或V800输入到HAIER8859B的24脚。从S视频输入的C信号到HAIER8859B的23脚，经内部色度带通滤波电路、自动色度控制电路，进入相位检波器（APC）、压控振荡器组成的自动制式识别电路、延迟电路，经相应解码得到色差信号，进入矩阵电路。由矩阵电路合成的R、G、B信号，分别从HAIER8859B的51、52、53脚输出。
6.伴音功率放大电路
HAIER8859B输出的音频信号经AV开关N802电路后，输出到伴音处理集成电路TA1343（N601）的6（Linput）和8（RINPUT）。TA1343是IIC总线控制的，可以进行音量控制和各种声音效果的控制、高低音的控制。TA1343的16（LOUTPUT）和13（ROUTPUT）输出声音信号给TDA7496SA（N602）的5（LINPUT）和1（RINPUT）。
1脚右声道信号输入，2脚空，3脚为音量控制脚（有TA1343的时候，音量通过总线控制；没有TA1343时通过CPU的59脚控制），4脚（空），5脚L信号输入，6脚（空），7脚SVR（电源电压抑制），8脚S-GND，9脚STBY（GND），10脚静音；11脚P-GND；12脚左声道声音输出，13脚伴音电源；14脚右声道输出；15脚P-GND。
3脚：音量为0时其电压为0.035，音量为1时电压为0.637，音量为100时电压为4.2V；静音的时候3脚电压为0.035；10脚：TDA7496SA为高电平静音，10脚电压高于3.4V的是时候就完全静音，正常工作为0.01V；从静音状态返回正常状态的时候10脚电压会从4.7V慢慢降到0.01V，声音是越来越大；在换台的时候CPU的59脚会输出一个高电平使伴音功放暂停工作；
7.场输出电路：
该机芯场输出电路由集成电路STV9378及外围电路组成。由HAIER8859B的16脚输出的场锯齿信号，经R321送到STV9378的1脚，2脚为电源电压输入端（+27V）。所有调节信号均通过总线控制实现。R330控制帧幅的调节范围。
8.E-W输出电路：
HAIER8859B的28脚为E-W抛物波信号输出端。该信号加到由V400A、V401、V403、L403、R412等元件组成的输出电路，来完成水平方向失真的校正。
9.电源电路本机电源电路使用三垦公司新一代的厚膜电源电路STR-G9656。由于采用了新的制造工艺，使其体积更加减小，易于实现电源的小型化，标准化。
9.1主要特点
1.内藏高精度误差放大器，减少电源的元件数量。
2.微小IC起动电流（100μAmax）3.搭载PRC工作方式用的振荡器。
4.内藏低通有源滤波器，使电源在轻负荷时能稳定工作。
5.采用雪崩击穿能量保证，高破坏耐量的功率MOSFET
6.内藏MOSFET软驱动电路。
7.内藏MOSFET定电压驱动电路。

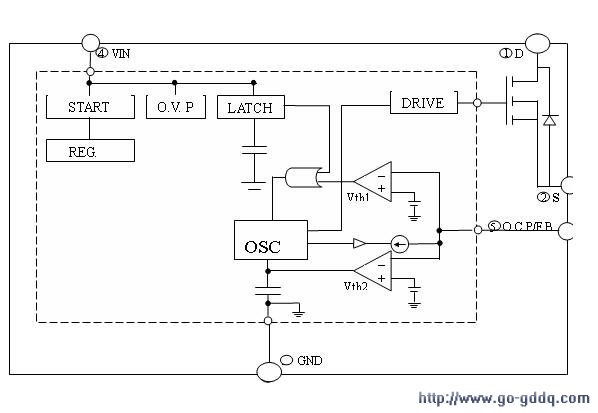

8.丰富的保护功能：OCP、OVP、TSD9.2STR-G9656电路方框图
9.3 各端子功能：
| 端子号 | 符号 | 名称 | 功能 |
| 1 | D | 漏极端子 |
MOSFET漏极端子 |
| 2 | S | 源极端子 | MOSFET源极端子 |
| 3 | GND | GND端子 | GND |
| 4 | VIN | 电源端子 | 控制电路的电源输入 |
| 5 | OCP/FB | 过电流/反馈端子 | 过电流检出信号及定电压控制信号输入 |
9.4工作原理
交流电源经C501、L502组成的EMC网络，到达VD501~VD504组成的全桥电路，由C505进行滤波，形成约300V的直流电压。
整流后的电压从变压器的3脚输入，从7脚输出至G9656的1脚（D），C511、VD510、C512、R508为初级线圈的泻放电路，减少对电容和G9656的电压冲击。C513为谐振电容，调整它可以调整G9656导通时的1脚的电压，减少开关损耗，降低温升。
开机瞬间，G9656的VIN由R507提供，由于启动时需要的电流小，因此可以启动。启动后由辅助绕组经VD511整流形成约18V的VIN电压，保证正常工作。
R517与R518并联做过流保护电阻，G9656通过检测其上的电压和R516的电压的和监测过流状态。R517和R518并联电阻R同时限定电路的最大电流0.73/R。
次级输出4组电压：12脚。+B：127.5V（可以调整RP501来调整其电压值）；15脚小信号：+13.5V；16脚伴音：+31V；14脚场工作电压：+27V。该机的+B电压是通过一个高精度的稳压集成电路TL431来控制的。改变其1脚参考电压的大小，可控制光耦的导通程度，从而影响输出电压的高低，TL431参考极电压是由三个精密金属膜电阻R562、RP561、R566分压而来。V562、V544组成了待机电路，当CPU处于待机时，HAIER8859B的6脚为低电平，V544截止，V543截止，V541截止，+12V、+9V、+27V和+5V-2电压无输出，HAIER8859B只有CPU部分工作，解码部分停止工作，行场电路停止工作，进入待机状态。待机状态开关电源变压器的次级输出电压分别是：+B：75.7V，场：16.2V，小信号：7V，伴音：18.6。
