5、背光开关控制原理：
当开机时FLI8541的116脚输出PWMO为低电平给控制三极管Q4的基极，Q4得到反偏而截至，使其集电极输出3.6V的控制信号到背光板，使背光板工作从而产生高压点亮背光灯。
当关机时FLI8541的116脚输出PWMO为高电平给控制三极管Q4的基极，此时Q4得到正偏而导通，使其集电极为OV低电平输出给背光板关闭高压从而背光灯。
背光亮度控制：屏亮度控制是由CPUI/O扩展电路U33的11脚来控制，它是控制三极管Q6D的基极电压来改变Q6的导通程度，使Q6的集电极电压变化来实现背亮度的控制。
背光开关与亮度控制原理图见下图：

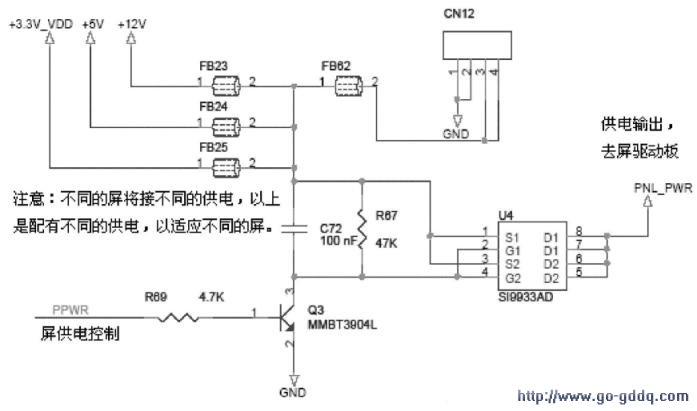

6、屏供电控制原理：（相关电路原理见下图）
当在开机状态时，FLI8541电路及其它负载电路工作正常，由FL8541的121脚输出一个高电平给屏供电控制三基管Q3的基极，Q3得到正偏而导通，其集电极为低电平，送到MOS管U4的控制栅极，使U4导通，把U4源极的12V电源从U4的漏极输出，送到屏驱动电路对屏进行供电。
