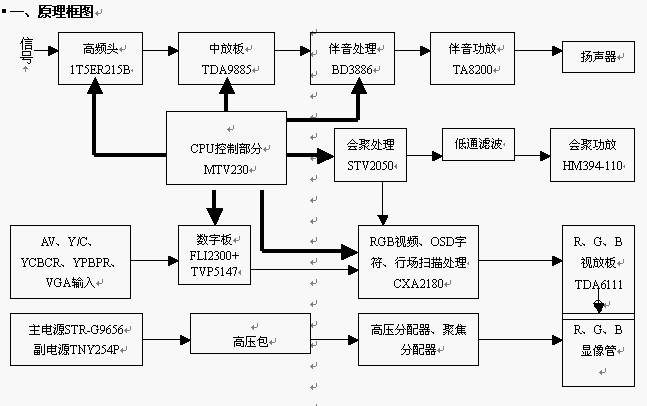

创维数字电视88HD/66HD/99HD机芯原理

　                              　二、开关稳压电源电路描述

    该机芯电源采用的日本三肯公司的STR-G9656厚膜集成电路,该电路属于变压器耦合并联型开关电源,具有功耗小、效率高、稳压范围宽等特点.同时,此厚膜块外围电路少,电路设计相对来说比较简单.STR9656共有五个端子:

　　1脚是内部MOS管漏极D,300V电源输入端; 2脚是内部MOS管的源极S; 3脚是GND,电源地端子; 4脚是VIN端子,即MOS管启动端子; 5脚是OCP/FB端子,即过流/反馈端子 。

　　具体工作原理:开机后副电源工作,给CPU供电,CPU复位后输出待机控制信号,使继电器吸合,交流电源经二极管DB601整流,R611、R612降压,对C611充电.当4脚(VIN端子)达到其启动电压后,启动回路开始工作,STR9656内部振荡器开始振荡,振荡后的信号经驱动电路驱动,送到场效应管的控制栅极,控制内部MOS管导通.另外,交流电经桥堆BR601整流,再经C609滤波得到300V左右的直流电压,经开关变压器初级送入STR9656的1脚MOS漏极,此时MOS管开始工作,整个电源开始工作.电路工作后,由于MOS管的开关作用,产生变化的电场,变化的电场产生变化的磁场,经开关变压器的作用,在次级感应出电压,经过整流滤波,得到各组所需的工作电压。

　　部分外围电路的作用:

      1)STR9656  4脚外围:a) D615(24V稳压管)起保护作用.b)D613用于给STR9656正常工作时提供启动电压,同时起过压保护的作用.

　　2)STR9656  5脚外围:a) R621、D612、R616、D614、R617,R618起同步和过流保护的作用.b) 光耦IC604、R621,R634、R622、IC602(SE140) 组成取样反馈回路,用于控制STR9656的导通时间,起稳定输出电压作用。

　　                            三、CPU控制部份描述

      88HD机芯CPU为一单独的小板,和数字板并排插在主板上.CPU相当于指挥部,接收外界指令,指挥各个模块的工作.88HD机芯CPU采用的是MTV230芯片,为42脚SDIP封装.工作过程:电源启动后,副电源给CPU提供3.3V供电,同时另一路经Q1、Q2组成的复位电路给CPU复位,复位完成后,CPU开始初始化执行程序,同时待机控制脚输出高电平,继电器吸合,主电源正常工作.CPU此时会利用总线对STV2050、数字板、CXA2180、BD3886等进行检测,检测完成后,会给数字板和汇聚IC STV2050输出复位指令,同时开始控制各部分工作。

　                          　四、高放及中放部份描述

高频调谐器俗称高频头,其作用主要是:

　　a)、选择频道: 接收来自信号线的电视信号,选择所要接受的某一频道的电视节目,抑制临近频道的干扰以及其他干扰。

　　b)、放大信号:将选择的微弱电视信号进行放大,并对信号的强弱实现自动控制。

　　c)、频率变换:对高频信号进行频率变换,混频得到固定频率的中频信号。

　　我国电视标准规定:图像中频为38MHz,伴音中频为31.5MHZ,色度中频为33.57MHZ,信号带宽为8MHZ.(PAL/DK制)与高频头相关的故障主要表现为跑台、无台、漏台.对于此类故障,先检查5V供电是否正常,再查有无33V VT电压,最后替换高频头。

　　中频通道的作用:

　　1)放大图像信号,抑制邻频道干扰。

　　2)检波出彩色全电视信号,混频得到第二伴音中频信号。

　　3)产生自动增益控制电压UAGC和自动频率控制电压UAFC。

　　88HD机芯中频通道为一单独的中放小板,和高频头并排插在主板上.采用的是PHILIPS公司的TDA9885多制式图像中频、伴音中频处理集成电路,具有伴音准分离电路,减小了伴音对图像的干扰.此外,该小板上还设有同步分离电路(Q1、Q3),用于CPU对图像信号的识别,作用于搜台程序
