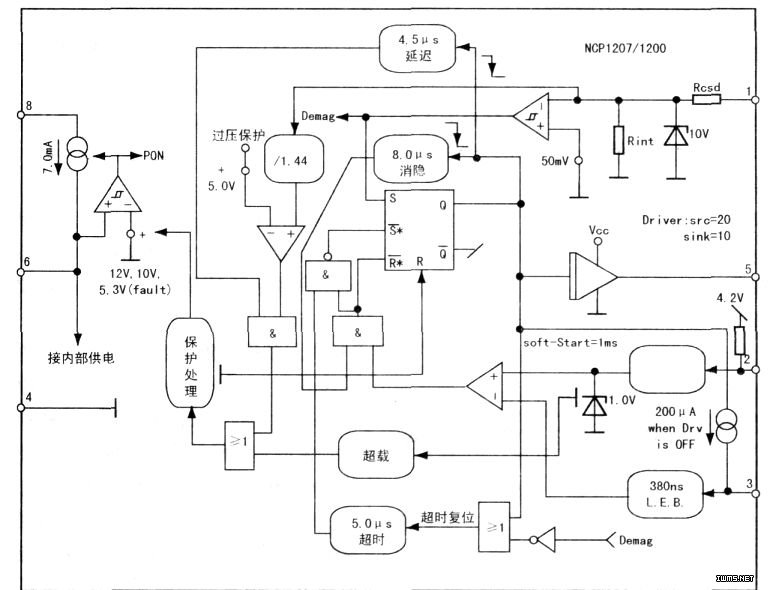

开关电源工作原理：该系列冰箱开关电源以安森美生产的电流模式单端PWM控制集成电路NCP120P100为主体组成。NCP1200P100内部电路包括7.0mA高压电流源、基准电压源、跳变周期比较器、可变频率时钟电路、电流检测比较器、RS锁存器、驱动级、过压保护、过流保护和过载保护等。它采用8脚PDIP塑封形式，各引脚功能见表。内部电路框图见图。

　　接通电源，交流220V电压经整流滤波获得约280V左右的脉动直流电压，该电压通过开关变压器T200（1）～（2）绕组加到开关管MOS200漏极；高压启动电压、电流经电阻R215～R218（均4.7kΩ）直接加到NCP1200P100（IC201）的8）脚HV端，集成块内部7.0mA电流给IC201（6）脚外接电容E203（47μF／25V）充电，当充电电压上升到约12V时，基准电源启动为控制电路提供偏置，时钟电流触发RS锁存器输出，PWM脉冲由驱动级放大，从IC201（5）脚输出驱动MOS200开关管进入导通。

　　MOS200导通后，电流通过MOS200漏一源极在R208～R212（3.9×5）上产生电压降。该电压经R214（15kΩ）加到IC201的（3）脚，经（3）脚内380ns延迟消隐加到电流比较器的反相输入端，与同相输入端电压比较。当IC201（3）脚电压达到同相端电位时，比较器翻转触发Rs锁存器关断驱动级，IC201（5）脚输出低电平使功率管MOS200截止，直到时钟脉冲上升沿到来再次触发Rs锁存器输出高电平，驱动功率管Mc）$200再次导通……上述过程循环渐进，使开关电源进入周期性振荡工作状态。于是开关变压器次级获得感应电压，该电压分别经D202、D203、D207和IC202整流滤波后，分别获得控制电路所需的+16V、+5V和+12V直流电压。

　　其中，+16V主要供给风机和相关控制电路。+12V电压分别供各控制继电器K1～K14、两块负载驱动电路IC3、IC4（ULN2003）、电机正／反转电路（制冰电机）BA6238（IC2）和蜂鸣器工作。+5V主要供给主控CPU（MC68HC08AB32）、三块595八位移位寄存／锁存器（IC5、IC6、IC8）及相关电路工作。
