此机单片小信号处理电路IC300采用TDA8366N3D或TDA8375A。围绕IC300（50）脚X射线保护功能，设置了过压、过流保护电路。当被检测电路发生过流、过压故障时，IC300（50）脚电压升高，保护电路启动，整机进入保护状态。下面就保护电路的工作原理及检修作一介绍，

　　保护电路原理分析
　　

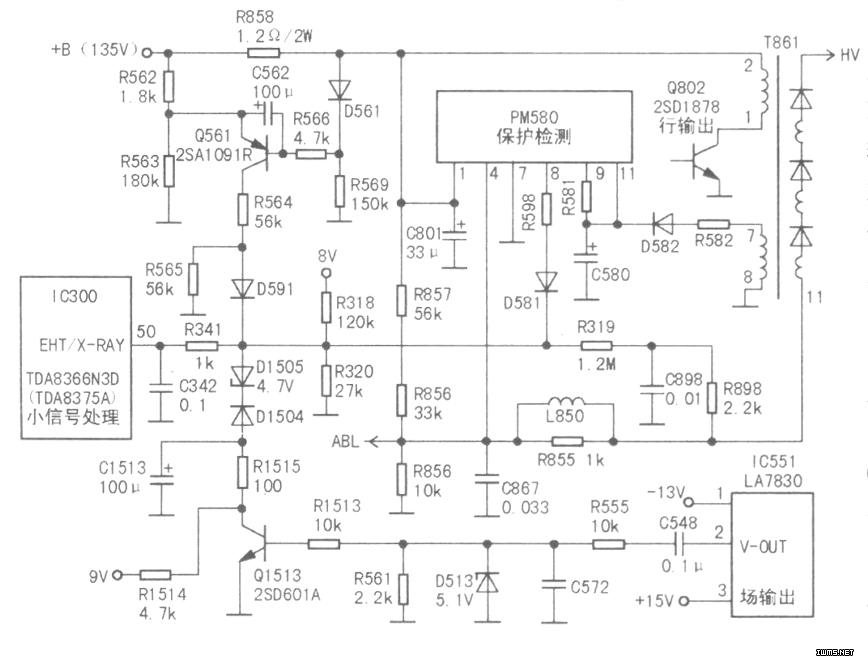

　　索尼G系列彩电保护电路如图所示。IC300（50）脚为束电流过大、X射线过高保护端口，外接行输出过流保护、场输出保护、束电流过流保护、电源和行输出过压保护电路。正常时，（50）脚电压在1.5V~2.OV之间变化。当（50）脚电压超过2.5V时，保护电路启动，切断行推动信号输出，整机进入保护状态。

　　1.行输出过流保护电路
　　
　　行输出过流保护电路由检测三极管Q561、电流取样电阻R858及其外围元件组成。行输出电流正常时，R858上的压降较低，低于Q561b-e结的导通阈值电压，Q561截止，集电极无电压输出，不影响IC300（50）脚电压；若因行输出电路短路漏电造成行输出电流增加，则在取样电阻R858上的电压降增加，当电压降高于Q561b-e结的导通阈值电压时，Q561导通，集电极输出高电平，经R564、R565分压后，通过D591将高电平加到IC300（50）脚，整机进入保护状态。

　　2.场输出保护电路
　　
　　场输出保护电路由检测三极管Ql513及其外围电路构成。场输出块IC551（LA7830）正常工作时，（2）脚（输出端）有场脉冲电压输出。该脉冲电压经C548、R555、Rl513使检测管Ql513处于脉冲放大状态，集电极电压在3.5V左右，低于稳压管Dl505的稳压值（4.7V），Dl505反偏截止，不影响IC300（50）脚电压；若IC551因故停止工作时，输出端（2）脚无场脉冲电压输出，Ql513由脉冲放大状态变为截止状态，集电极电压上升到高电平9V左右，该电压通过Rl515、Dl504将稳压管Dl505击穿，将高电平加到IC300（50）脚，IC300进入保护状态。

　　3.束电流失落保护电路
　　
　　行输出变压器T861高压绕组的（11）脚，通过R898、R819与IC300（50）脚相连接。束电流和阳极高压正常时，T861（11）脚电压在OV~l5V之间变化，该电压经R319和R320分压，加到IC300（50）脚的电压很低，不影响保护电路。若显像管因故停止工作，造成束电流截止时，T861的（11）脚电压升高，经R319和R320分压，将高电平加到IC300的（50）脚，IC300进入保护状态。

　　4.电源和行输出电压过高保护电路
　　
　　索尼部分G系列彩电，还设有以PM580为核心的检测保护电路。开关电源输出的+B电压加到PM580的（4）脚，行输出变压器T861（7）-（8）绕组产生的感应电压，经D582和C580整流滤波后加到PM580的（11）脚和（9）脚，ABL电压加到PM850的（4）脚。上述3种电压经PM850内部电路比较、检测后，从（8）脚输出控制电压。+B电压、行输出电压、ADL电压正常时，PM850的（8）脚输出低电平，D581截止，对保护电路不产生影响；若+B电压或行输出电压升高、ABL电压异常时，PM850从（8）脚输出高电平，经D581加到IC300的（50）脚，IC300A进人保护状态。
