2．2 数据处理模块硬件电路
2．2．1 CC430F5137单片机介绍
CC430F5137是TI公司MSP430F5xx系列的MCU与低功耗RF收发器相结合的产品，可实现极低的电流消耗；采用电池供电的无线网络应用，无需维修即可工作长达10年以上；微型封装所包含的高级功能性还可为创新型RF传感器网络提供核心动力，以向中央采集点报告数据。CC430 F5137为16位超低功耗MCU，具有16 KB闪存、AES-128、2KB RAM和CC1101，供电电压为1．8～3．6V，正常工作模式消耗电流为160μA／MHz，LPM 3消耗电流为2．0μA。
2．2．2 CC430F5137与触摸屏硬件电路
本系统选用了北京迪文科技的DMT32240T03501WN型触摸屏。其终端尺寸为3．5寸，背光模式为LED式，图形点阵为320×240，输入电压范围为3～10 V，内置32MB、60个字库容量，支持GBK(简体)、BIG5(繁体)等。其提供RS232串口与PC等进行通信，通信方便，最高数据传输速率可以达到115 200 bps。DMT32240T03501WN型触摸屏提供了丰富的指令集，通过输入相关的指令即可实现特定的功能，包括当前调色板颜色设置、文本显示、曲线波形动态显示、频谱显示、点显示、图片显示、字符间隔设置、光标显示、屏幕当前显示图片保存、剪切图片、时间显示、蜂鸣器音量调节等。

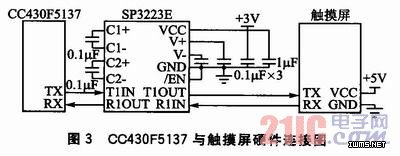

CC430F5137与DMT32240T035_01WN型触摸屏的硬件连接如图3所示。本系统采用的是触摸屏供电电压为+5 V的供电方式，触摸屏的UART串口输出为+5 V的电平，由于CC430F5137的SCIA口输出的是3 V电压，因此需要将2个串口电压进行匹配转换。为此选用了SP3223E型RS232接口芯片，其工作电压为+3 V，外部需要连接4个电容以维持系统运行。SP3223E的电源电压为+3 V，需要并联2个电容以便能够获得较好的标准
电压。F5137的RX端口与SP3223E的R1OUT端口相连，TX端口与SP3223E的T1IN端口相连；SP3223E的R1IN端口与触摸屏的RX端口相连，T1OUT端口与触摸屏的TX端口相连。／EN直接接地使SP3223E一直处于工作状态，这样就实现了F5137与触摸屏的串口通信功能。
2．2．3 CC430F5137的RF无线电外围电路
CC430F5137内部集成了CC1101无线电收发器，为了提高数据的传输速度，本系统的RF频率设为915MHz，数据传输速率为38．4 kbps，信道间隔为100 kHz，发送功率最大可以达到50 dBm，传输距离可以达到200m。还可以根据监测点与监测中心的距离来调节发射功率的大小，达到低功耗的目的。CC430F5137的RF无线电外围电路如图4所示。CC430F5137的供电电源采用蓄电池供电，其电压为+3V，外接晶振为26MHz，其中RY、N和RF_P为RF无线电收发器的接收和发射引脚，两引脚外接天线。
