创维3N01单片机芯适用机型；创维5000-1418,5000-1498, 5000-2108, 5000-8140, 5000-8148等单片系列彩电。

   创维5N03单片机芯适用机型；创维5000-2582, 5000-2588, 5000-8298, 5000-2 528, 5000-2550, 5000-2928, 5000-2939, 5000-2982, 5000-82 59, 8000N-8259等单片系列彩电。

创维3N01,5N03单片机芯的开关电源由分立元件组成，没有独立的副电源，副电源取自主电源，待机采用继电器切断十B供电的方式。

创维3N01,5N03单片机芯围绕单片小信号处理电路AN5195K的55脚“X射线”保护功能，开发设计了“X射线”过高保护电路，其中创维3N01单片机芯还设有行输出过流保护电路，保护电路启动时采取切断行激励脉冲的保护方式。

本文介绍创维3N01单片机芯的保护电路原理与维修，5N03机芯只具有仪射线”过高保护功能，电路结构和元件编号与3N01单片机芯的“X射线”过高保护电路相同，可参照维修。

一、保护电路工作原理

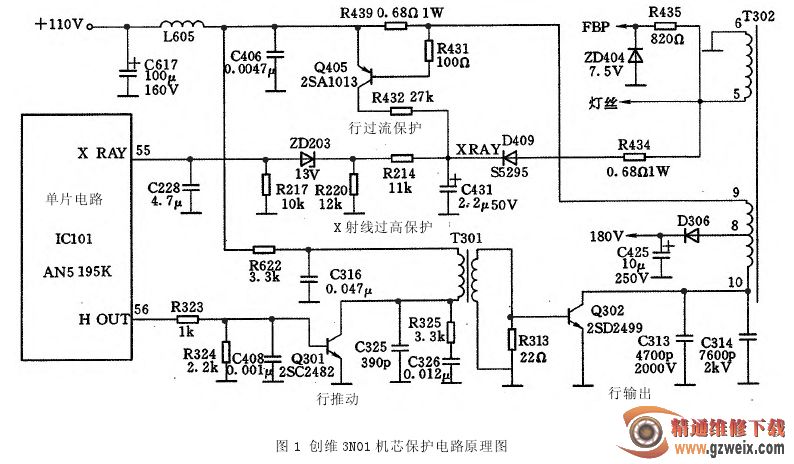

创维3N01单片机芯依托（1C101)AN5195K单片电路的55脚“X射线”保护功能，开发的“X射线”过高保护、行输出过流保护电路。如图1所示。

AN5195K单片电路的55脚为“X射线”检测与保护引脚。当此脚电压高于0. 8 V时，进入保护状态，切断56脚行振荡脉冲，行推动Q301、行输出电路Q302停止工作，达到保护目的。

1. "X射线”过高保护

仪射线”过高保护由稳压二极管ZD203和分压电路R214,R220组成，对行输出变压器T302的⑤-⑥绕组灯丝电压，经D409整流、C431滤波后的电压进行检测。行输出电路正常时，C431两端的电压经R214,R220分压后，低于ZD203的稳压值13 V,ZD203截止，对IC101的55脚电压不产生影响；当因开关电源输出的+110 V电压过高、行逆程电容器开路等原因，会使行逆程时间变短，行输出变压器T302各绕组感应电压升高，使T302的⑤脚电压升高，D409整流、C431滤波后的电压上升，经R214}R220分压后，高于ZD203的稳压值13 V，使稳压二极管ZD203击穿，将高电平加到IC101的55脚，工C101进入保护状态，切断55脚输出的行振荡脉冲。

2．行输出过流保护

该电路由取样电阻R439、三极管Q405及其外围元件组成，对行输出电路电流进行检测。行输出电路正常时，流过取样电阻R439的电流较小，在R439上产生的电压降较小，Q405截止，集电极输出低电平，对IC101的55脚电压不产生影响；当行输出电路发生短路故障，行输出电路过电流时，取样电阻R439上压降增大，使Q405导通，集电极变为高电平，经R432将此高电平送到“X射线”过高保护电路，迫使ZD203击穿，向IC101的55脚送入高电平，工C101进入保护状态，切断56脚输出的行振荡脉冲。

    二、保护电路维修技巧

创维3N01单片机芯单片小信号处理电路AN5195K的55脚“X射线外”部的“X射线”过高保护和行输出过流保护电路启动时，采取切断行激励脉冲的保护方式，会引发自动关机故障。其特点是；开关电源输出电压正常，行扫描电路启动后又停止工作，引发“三无”故障。检修时，可通过测量保护电路关键点电压和解除保护的方法，判断故障范围。

1.测量保护电路关键点电压

测量关键点电压可在三种状态下测量：一是在进入保护后测量；二是在开机后进入保护状态前的瞬间测量；三是在解除保护后测量。将三种测量结果比较，作为判断故障范围的依据。

 （D测量开关电源电压

如果开机后有电压输出，发生自动关机故障时，输出电压一直正常，但行扫描电路工作后又停止，多是AN5195K的55脚保护电路启动，重点检查排除行输出电路的过压、过流故障；如果开关电源始终无电压输出，多为开关电源初级电路故障，先查看保险丝是否熔断，如果熔断重点检测排除市电整流、滤波电路、大功率开关管短路击穿故障；如果保险丝未断，重点检查初级电路的启动电路、反馈电路、稳压电路；如果开关电源有电压输出，但继电器RLY401不吸合，则重点检测微处理器工0001和11脚外部的待机控制电路Q606。

 (2)保护检测引脚电压

主要测量AN5195K（工C101）单片电路的55脚电压。在测量工C101单片电路关键引脚电压之前，首先测量开关电源输出电压、IC101的供电引脚电压是否正常，然后再测量与保护相关的55脚（(X RA1}电压和56脚的脉冲电压。IC101的55脚(X RAY)电压正常时为0V左右，如果IC101的55脚电压为高电平0.8 V以上，同时56脚无行激励脉冲输出，则是“X射线”过高保护电路启动。

 2.解除保护观察故障现象

创维3N01单片机芯保护措施主要通过集成电路内部执行，解除保护只能从检测电路采取措施。

将IC101的55脚电压拉低或对地短路，如果开机后不再保护，则是55脚"X射线”过高保护电路启动。由于55脚外接两路保护检测电路，可逐个断开55脚外围的检测电路，"X射线”过高保护电路断开D409，行输出过流保护电路断开R432。每断开一路保护检测电路，进行“一次”开机试验，如果断开哪路保护检测电路后，不再保护，则是该保护检测电路引起的保护。

解除保护后，开机观察故障现象；如果声、光、图均正常，则是保护检测电路故障引起的误保护，重点检测保护检测电路的取样电路和稳压二极管；如果发生声、光、图方面的故障，对相关功能电路进行维修。
