一、保护执行电路

    保护执行电路是保护电路的终端电路，接到保护电压翻转电路送来的保护控制电压后，保护执行电路动作。常见的保护电路大多通过以下途径达到保护的目的。

    1．由待机电路执行保护

    这种保护电路是目前应用最多的保护执行电路之一。传统的保护电路，特别是由分离元件组成的保护电路，保护翻转电路产生的保护控制电压直接送到待机控制电路中，迫使待机控制电路动作，整机进入待机或关机状态；新型彩电的保护电路，保护翻转电路产生的保护控制电压先送到微处理器专用保护检测引脚，然后由微处理器控制待机电路启动，进入保护待机状态。这种保护执行电路进入保护时故障现象特点是与待机状态相同。待机保护主要有以下途径和方式。

    (1）切断主电源市电供电

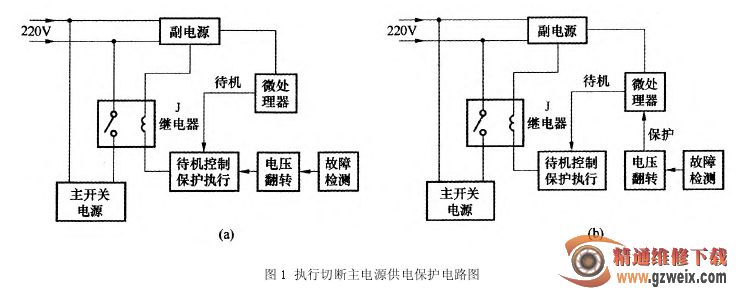

    早期的保护电路，大多采用这种方式。其特点是：具有独立的副电源电路，保护和待机电路通过继电器动作，控制主电源的供电，电路结构如图1所示。保护或待机时驱使继电器断开，切断主电源的市电输入电路，由副电源维持微处理器的供电和保护电路的保持。图1 (a)中电压翻转后，产生的保护控制电压，直接送到待机控制电路，迫使待机控制电路进入待机保护状态；图1 (b)中电压翻转后，产生的保护控制电压，送到微处理器保护检测引脚，经微处理器运算后，由微处理器从待机控制端输出待机控制电压，进入待机保护状态。

    (2)迫使开关电源停振

    三洋彩电保护电路大多采用这种保护方式。其特点是：具有独立的副电源电路，保护电路和待机电路通过光电祸合器将开关电源初级的振荡电路关闭，致使开关电源停止工作，电路结构如图2所示。保护时开关电源无电压输出，由副电源维持微处理器的供电和保护电路的保持。图2 (a)中电压翻转后，产生的保护控制电压，直接送到待机控制电路，迫使待机控制电路进入待机保护状态：图2 (b)中电压翻转后，产生的保护控制电压，送到微处理器保护检测引脚，经微处理器运算后，由微处理器从待机控制端输出待机控制电压，进入待机保护状态。

    (3)降低开关电源输出电压

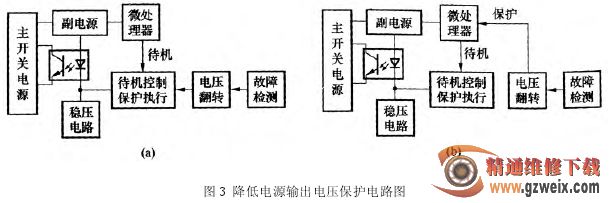

    这是近几年流行的一种待机方式。无独立的副电源，微处理器供电取自主电源，待机和保护时，通过“光祸”控制开关电源稳压电路，电路结构如图3所示。保护时，开关电源输出电压降到正常开机时的1/2或1/3左右，以维持微处理器的供电。多数机型还同时设有行振荡供电控制电路，以便达到停止行扫描的目的。图3(a)中电压翻转后，产生的保护控制电压，直接送到待机控制电路，迫使待机控制电路进入待机保护状态；图3 (b)中电压翻转后，产生的保护控制电压，送到微处理器保护检测引脚，经微处理器运算后，由微处理器从待机控制端输出待机控制电压，进入待机保护状态。

    (4)切断行输出或行振荡电路供电

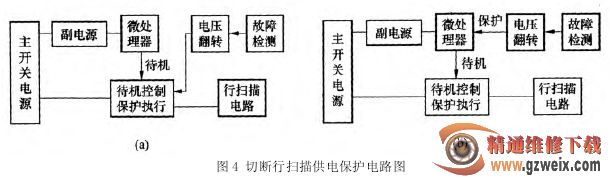

    康艺、长城部分机型使用这种待机保护方式。这种待机和保护方式，微处理器供电取自主电源，待机和保护时，开关电源输出正常的电压不变，只是通过继电器和三极管模拟开关电路，将行输出供电十B电压或将行振荡电路的电源切断，迫使行输出电路停止工作，也同时失去了行输出的“二次”供电。电路结构如图4所示。图4 (a)中电压翻转后，产生的保护控制电压，直接送到待机控制电路，迫使待机控制电路进入待机保护状态：图4 (b)中电压翻转后，产生的保护控制电压，送到微处理器保护检测引脚，经微处理器运算后，由微处理器从待机控制端输出待机控制电压，进入待机保护状态。

    (5)切断行激励信号

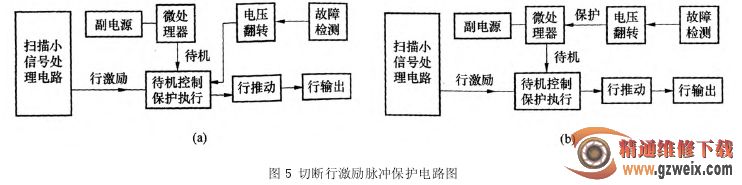

    索尼等彩电部分机型采用这种待机和保护方式。这种待机和保护方式，微处理器供电取自主电源，待机和保护时，开关电源输出正常的电压不变，只是通过三极管控制电路将行激励信号对地短路或提高行推动电路的基极电压，将行激励信号阻断，迫使行扫描停止工作，达到待机和保护的目的。电路结构如图5所示。图5 (a)中电压翻转后，产生的保护控制电压，直接送到待机控制电路，迫使待机控制电路进入待机保护状态；图5 (b）中电压翻转后产生的保护控制电压，送到微处理器保护检测引脚，经微处理器运算后，由微处理器从待机控制端输出待机控制电压，进入待机保护状态。

    2．由小信号处理电路执行保护

    这种保护电路是被普遍采用的保护执行电路之一。按保护检测电路的不同，主要有两种保护形式：

    ①保护检测电路和电压翻转电路位于小信号处理电路的外部，检测到故障后，电压翻转电路产生保护控制电压，送到小信号处理电路的专用检测引脚，再由小信号处理电路执行保护。
