四、LED液晶屏的结构

    下面以T315HW05型液晶屏(TCL公司对其编码为4A LCD32E -AU1)为例，介绍LED屏的结构。该液晶屏的背面如图4所示，其屏型号标注如图5所示，与CCFL背光液晶屏相比，屏体很薄，且屏左右两侧没用灯管连线或插头。

    1．电路组件介绍

    拆下该屏上两块组件板保护罩后的实物如图6所示，该型液晶屏自带逻辑板与LED背光驱动板，彩电生产厂家只需再配上满足要求的电源板及主板（又称信号板）即可。

    在图6中，上面一块板为逻辑板，通过两条扁平线与液晶面板相连。LED液晶屏与普通CCFL灯管液晶屏的信号处理电路是相同的，即主板输出LVDS信号送给逻辑板，逻辑板对主板送来的LVDS信号进行变换，然后驱动屏内部的行列驱动电路，使液晶屏正常地显示出图像。也就是说：在液晶屏中，逻辑板与背光电路无关，不会因为由CCFL背光改为LED背光而改变，即LED液晶屏的逻辑板与CCFL灯管液晶屏中的逻辑板在电路原理上是相同的。因此，在这两种类型的液晶屏中，只要逻辑板的型号与版本号相同，就可以相互代换。

    LED液晶屏的逻辑板具体的供电电压及采用的LVDS插座种类、LVDS排列方式、bi：选择不完全相同，在更换液晶屏时应先了解清楚，不可误换。本型号液晶屏的逻辑板供电电压为12V，它采用的LVDS插座为E51 /E41, LVDS排列方式为LG120Hz方式，它的⑦脚为LVDS格式选择脚；该屏是一个10bit屏。

    图6中下面一块板为背光灯驱动板。该板上方的白色插座（J1）为供电输入插座，引脚功能如下：①-⑤脚，24V电压输入；⑥-⑩脚，GND；12脚，ON/OFF（背光开／关控制）信号输入（来自主板）；14脚，BR（背光亮度调节）信号输入（来自主板）。

    从笔者实际接触的LED彩电来看，大部分LED背光灯驱动板的供电输入插座各脚功能排列及电压值是相同的，同上述J1插座的功能（但有部分板的13脚为BR端）。这也与CCFL灯管背光灯驱动板的供电输入插座各脚功能排列及电压值是相同的，因此在单独维修LED背光灯驱动板时，可以使用CCFL或EEFL背光电视机的电源板（如PWL37C,PWL42C等型电源板）为其供电，不必一定要用原配套的电源板为其供电。

    【提示】11ED背光灯驱动板的输入电压多为24V，但也有部分不是24V。显然，这些背光灯驱动板的供电输入插座功能排列和电压值也与上述规律不同，这一点在维修时要注意。

    2.LVDS信号格式主要有两种：一种是JEIDA格式，另一种是VESA格式。前一种信号格式标准为日本电子工业协会所制定，为三星液晶屏的默认格式；后一种信号格式标准为美国视频电子标准协会所制定，为LG,PHILIPS, CM, AU, CH等液晶屏的默认格式。为了适应这两种LVDS信号格式，在逻辑板上常设有LVDS格式选择端，常用"LVDS-SEL"、"LVDS-OPTION"等符号表示。

    图6所示背光灯驱动板的下方有两个白色插座（J2,J3）为LED供电输出插座，通过导线为屏内部的LED背光源供电。由于该屏内部有4组LED灯，每组LED灯由18只发光二极管串联，则供电输出插座应有4组供电输出，每组供电电压约为57V，则加到每组LED单元上的电压约为3.2V(57V=18 )。J2的具体引脚功能如下：①脚，57V电压输出；③、④、⑨、⑩脚，GND ;12脚，57V电压输出。J3的具体引脚功能如下：①脚，57V电压输出；③、④、⑩、11脚，GND ;13脚，57V电压输出。

    值得一提的是，LED液晶屏内部有几组LED灯，背光驱动板便有几组供电电压输出，如LCD32T -AUC,LCD40T-SSM等型液晶屏有4组供电电压输出，LCD55T-SS1液晶屏有6组供电电压输出。这样的电压输出方式目的是使各组LED灯之间相互独立工作，互不影响，不会因为其中1组LED灯出故障而影响其他组的LED灯。

    在实际维修中，若要测量LED背光驱动板输出的供电电压，应先找到供电输出插座，并弄清各引脚的功能，即找到各组供电的输出端，这样才能正确地测量，例如LTA400HF 16型液晶屏（4A -LCD40T-SSM）的LED供电输出插座虽然只有一个，但却有4组180V直流电压输出，如图7所示，其供电输出插座CN2的引脚功能如下：①脚，GND ;③脚，180V电压输出；⑤脚，GND ;⑦脚，180V电压输出；⑨脚，GND ;⑧脚，180V电压输出；13脚，GND ;15脚，180V电压输出。

    另外，不同型号LED液晶屏背光驱动板的供电输出电压也不完全相同，其具体值取决于每组LED灯中LED单元的个数及连接关系。例如图6所示液晶屏背光灯驱动板输出57V直流电压，图7所示液晶屏背光灯驱动板输出180V直流电压。

    同采用CCFL或EEFL灯管的液晶屏一样，LED液晶屏的背光驱动有采用单独驱动板的，见图6、图7，也有采用电源与背光驱动二合一板的，如LTA550HF03型液晶屏（4A-LCD55T-SS1），其背光驱动板如图8所示，CON9001,CON9002为LED供电输出插座，共输出6组200V直流电压（每个插座输出3组），具体引脚功能均是：①脚，200V电压输出；③脚，GND ;⑤脚，200V电压输出；⑦脚，GND ;⑨脚，200V电压输出；11脚，GND ; CNM801为主板供电输出插座，输出待机的＋5V电压及二次开机后的＋12V电压，其引脚功能是：①、②脚，12V电压输出；③脚，GND ;④脚，12V电压输出；⑤、⑥脚，GND ;⑦脚，STB5V电压输出；⑧脚，NC;⑨脚，GND ;⑩脚，PS_ON信号输入（来自主板）；11脚，DIM信号输入（来自主板）；12脚，BL_ON信号输入（来自主板）。

    2.LED背光源介绍

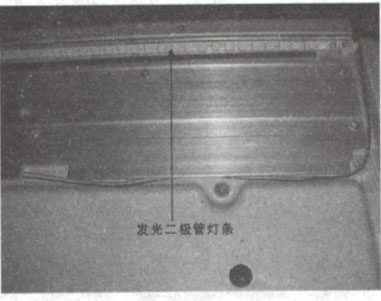

    拆开图6所示LED液晶屏，可看见屏的上下两端各有一根发光二极管灯条，如图9所示，每根灯条由72个长方形的LED单元组成，供电电压通过每根灯条两端的插座供给发光二极管。LED单元如图10所示，内部封装有两只并联的发光二极管。这些发光二极管压焊在一个金属条上，其目的是为了散热。
