（2）图3、图4如下：

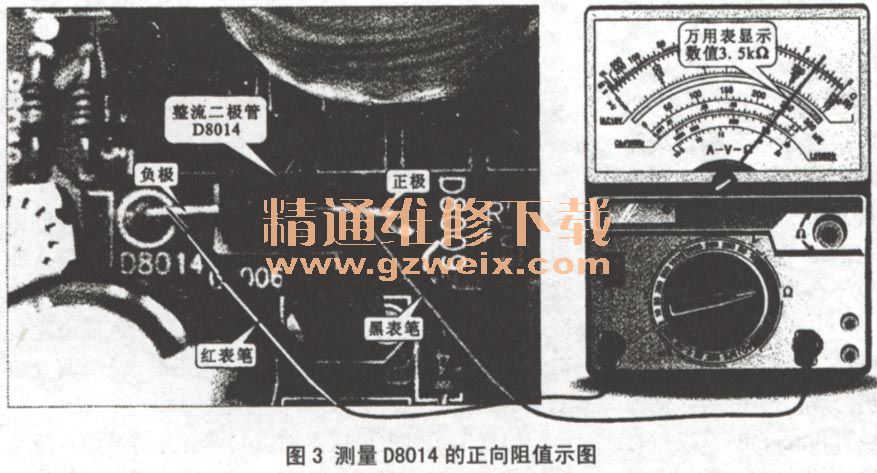

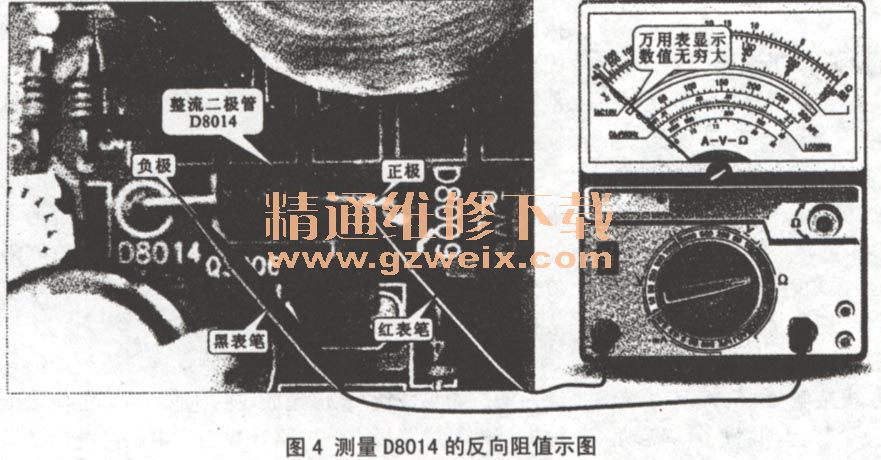

    测量D8014的正向阻值见图3，测量D8014的反相阻值见图4。

（3）滤波电容器C8018的检测

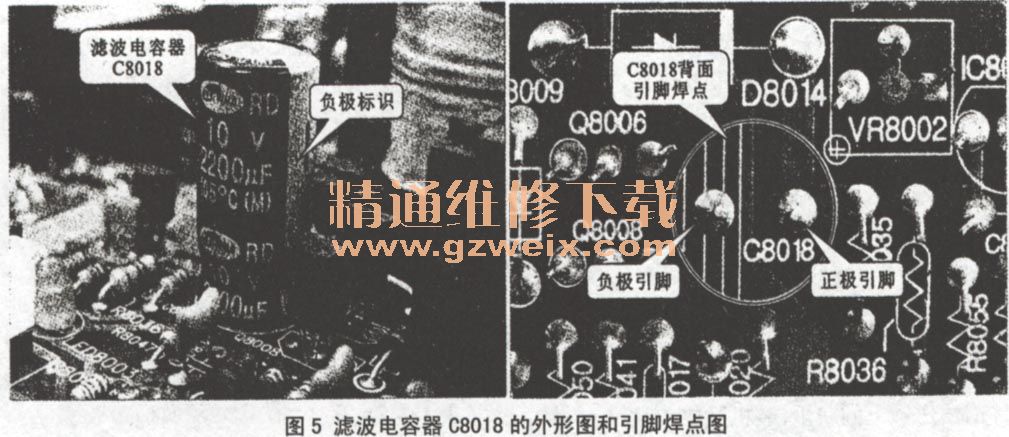

    滤波电容器C8018主要是用来将整流二极管送来的不稳定的+5 V直流电压进行滤波，变为稳定的直流电压后输出，图5所示为滤波电容器C8018的外形图和引脚焊点图（该电容器采用铝电解电容器，引脚有正、负极之分）。

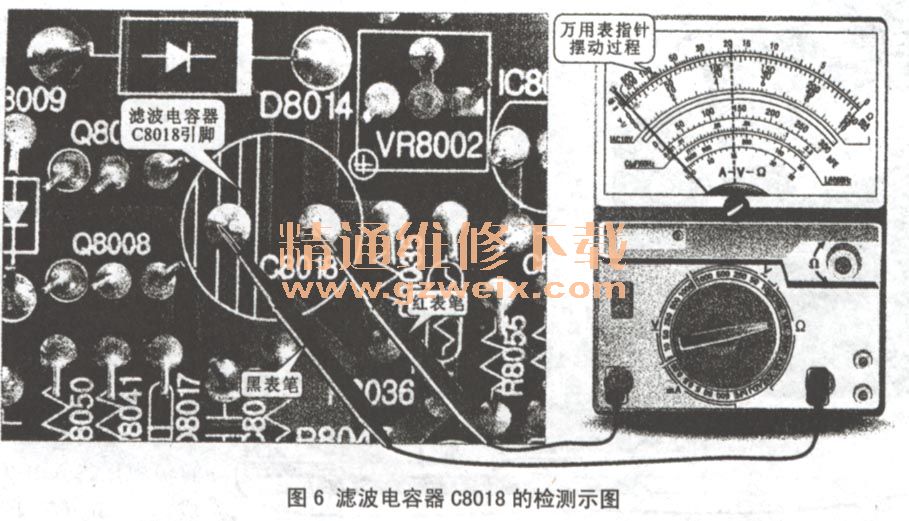

电解电容器可以用万用表来判断其性能是否良好，具体方法是：将万用表调至电阻档，用两支表笔分别接触电容器C8018的两只引脚（正常情况下，万用表的指针会有一个明显的摆动过程），如图6所示。

    若表笔接触C8018的引脚后，万用表的指针无变化，或阻值趋于零，则可估计该电容器已经损坏。

    若整流二极管D8014或滤波电容器C8018均良好，则估计故障在前级电路。应继续检测变压器T8001、光电耦合器IC8004、开关集成电路IC8003、桥式整流电路D8007以及保险管F8001是否损坏。

    （4）变压器T8001的检测

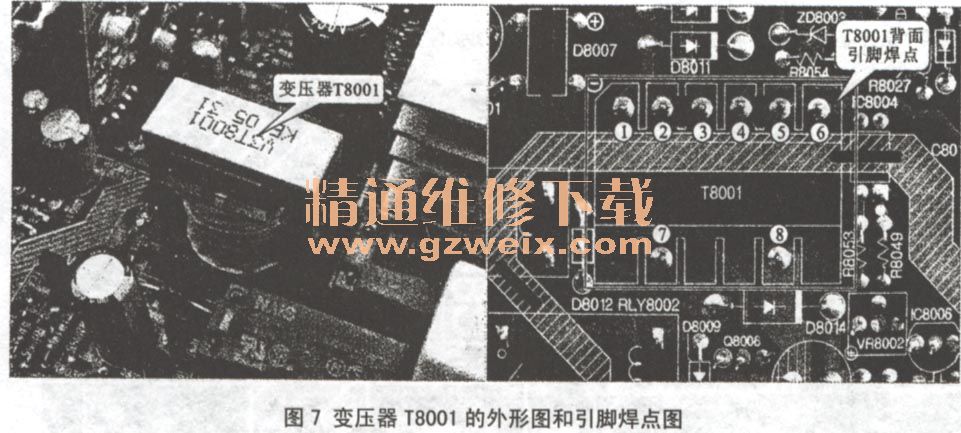

    图7所示为变压器T8001的外形图和引脚焊点图。该变压器可将前级电路送来的300 V直流电压进行变换，然后由次级输出18 V和5V的电压。

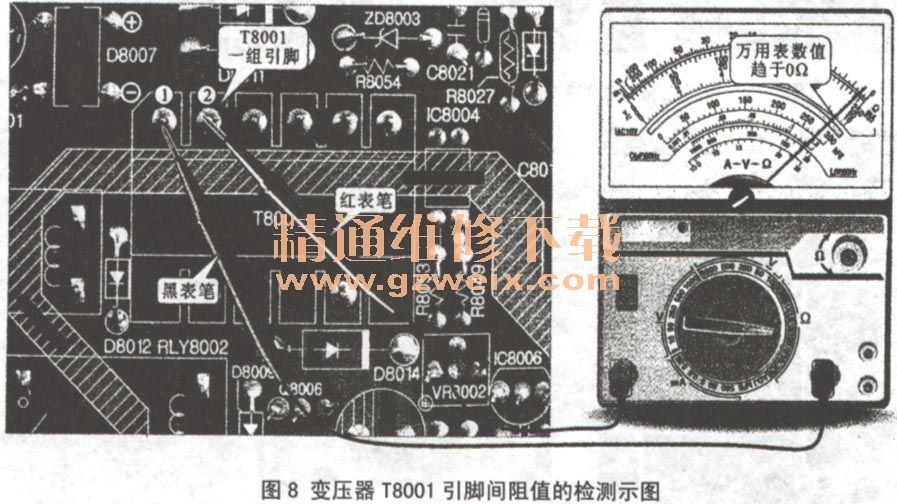

    对于变压器T8001的检测，可在开路的情况下用万用表的电阻档检测其引脚间的电阻值，正常情况下，该变压器的①和②、③和④脚、⑤和⑥脚、⑦和⑧脚之间可以测得一定的电阻值（趋于零），其检测方法如图8所示。

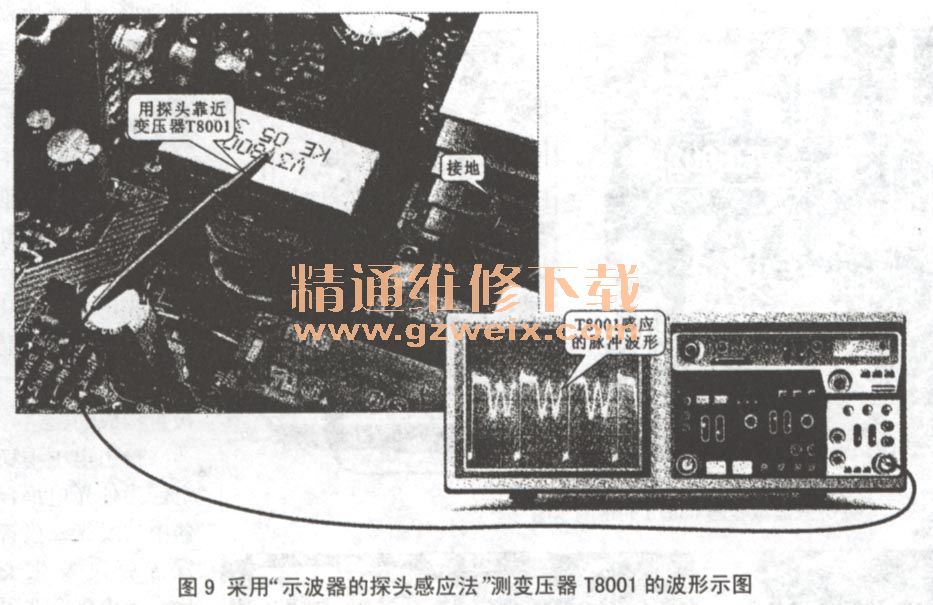

    而其他引脚间（互相独立的绕组间）的电阻值应趋于无穷大，对测得的结果进行判断。若变压器T8001相连的引脚间阻值趋于无穷大，则说明变压器内部绕组已经断开。此外，若变压器或前级电路工作正常，用示波器的探头靠近变压器的铁芯时，可以感应到相应的波形，如图9所示（即采用“示波器探头感应波形法”，来检查变压器T8001好坏）。若感应不到波形，则变压器也可能损坏。
