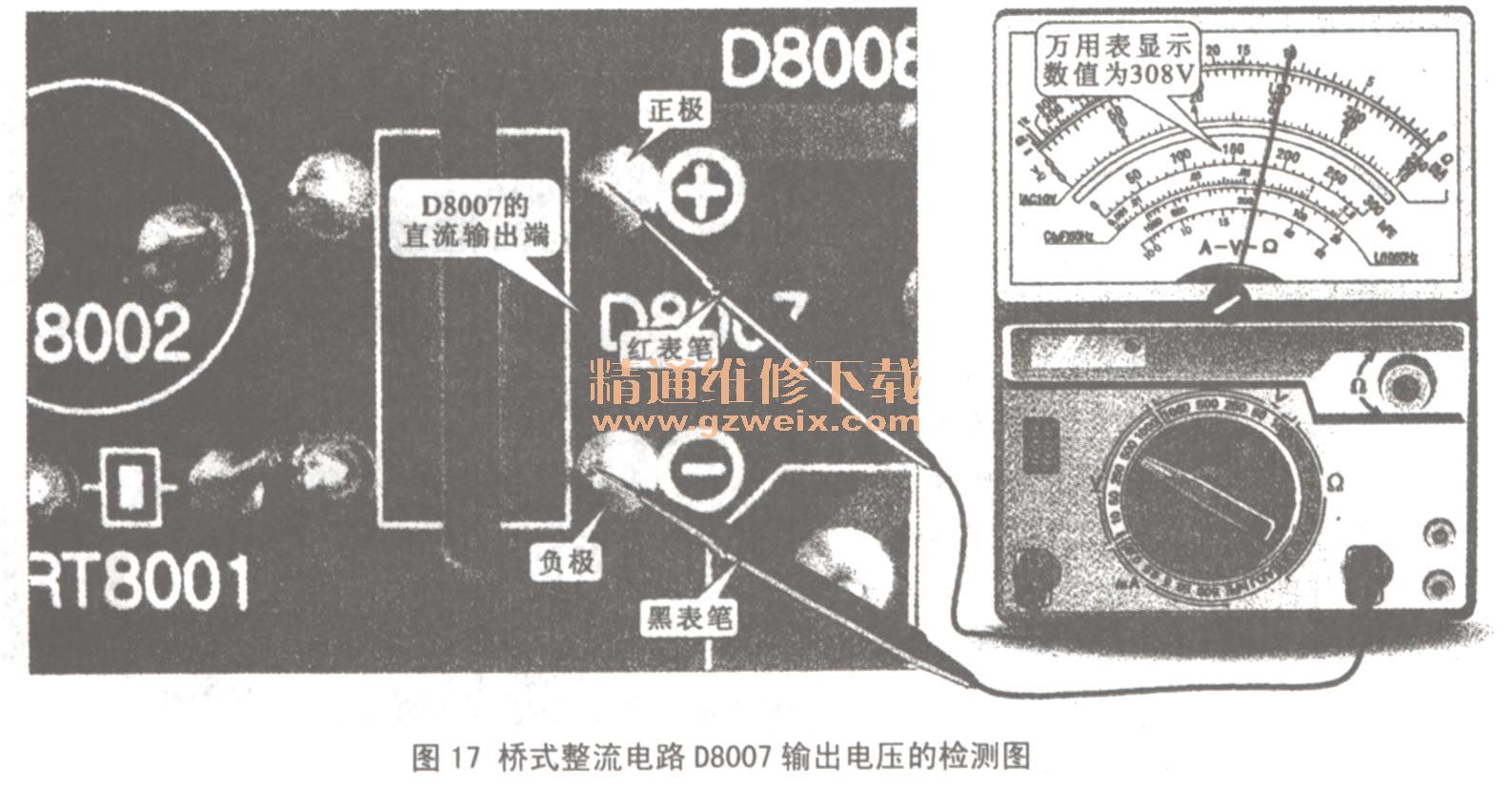

在电源电路正常工作的状态下，用万用表的电压档在桥式整流电路D8007的输出端可以测得300 V左右的直流电压，其检测方法如图17所示。

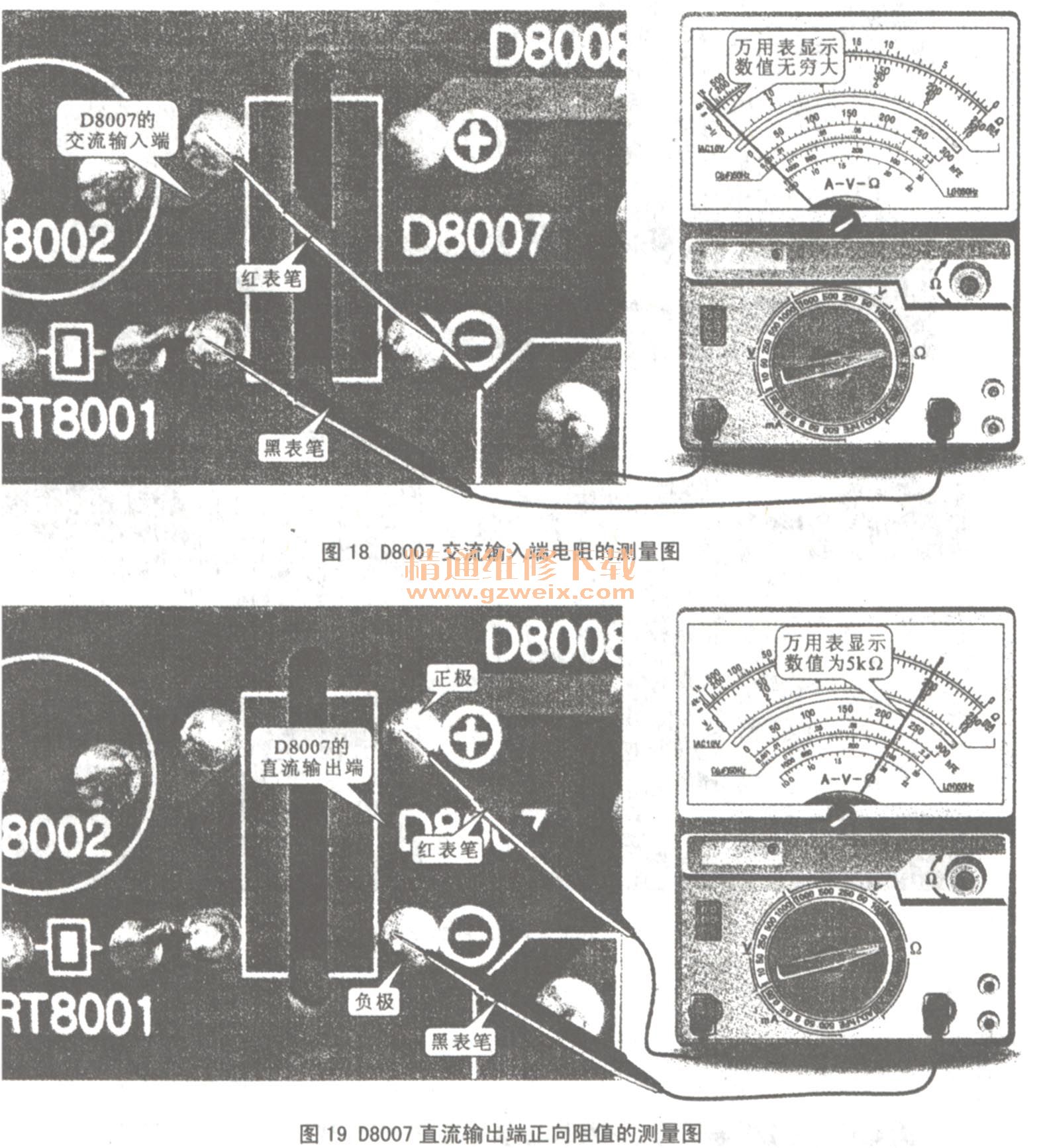

    若所测电压不正常，可在开路状态下通过检测D8007引脚间的阻值，来判断它是否损坏。正常情况下，D8007交流输入端的正、反向电阻值应为无穷大，其检测方法如图18所示。若出现趋于零或有一定阻值的情况，则可断定该器件已经损坏。

    一般情况下，桥式整流电路D8007的直流输出端有正、负极性标识，可用万用表的电阻档来测量直流输出端的正、反向电阻值，用红表笔接D8007的正极，黑表笔接负极时，可以测得一个固定的电阻值（约为5 kΩ），如图19所示。
    对换表笔后，将黑表笔接正极，红表笔接负极时，测得的反向阻值应为无’穷大。
    若所测结果与标准值有一定的差异，则可能是桥式整流电路已经损坏。
    (7)保险管的检测
    若保险管F8001损坏，交流220 V无法正常进入后级电路，电源电路就无法正常工作，图20所示为保险管F8001的外形图。

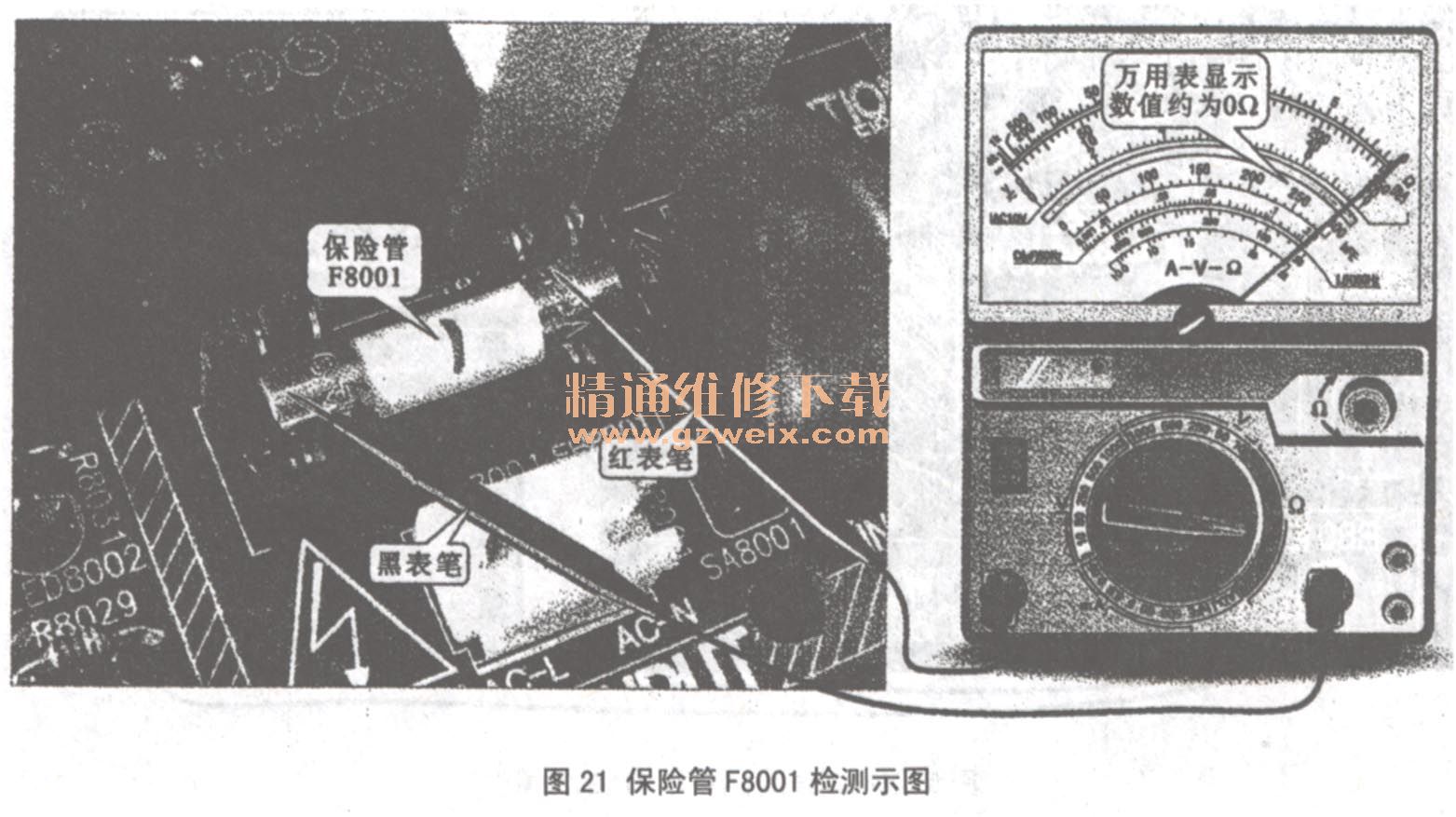

    可以用万用表检测保险管引脚端的阻值来确定保险管是否损坏，一般情况下，保险管两端的阻值趋于 0 Ω；其检测方法如图21所示。若所测的阻值于无穷大，则说明保险管己经熔断损坏。

    引起保险管烧坏的原因很多，但引起保险管烧坏的多数情况是交流输入电路或开关电路中有过载现象。这时应进十步检查电路，排除过载元器件后，再开机。否则即使更换保险丝后，也可能还会烧断。
