2长虹液晶彩色电视FSP306-4F01开关电源维修图解
    该电源发生指示灯不亮故障时，主要检测副电源，首先检查熔丝F101是否熔断，如果熔断，一是检查市电输入抗干扰电路、整流滤波电路、主副开关电源和PFC电路大功率开关管击穿短路故障；二是检查市电输入附近的压敏电阻是否击穿烧焦，如果击穿，则很可能是市电输入电压过高引起。如果熔丝未断，检查副电源电路，一是检查U501的8脚启动电压和6脚VCC电压；二是检查U501及其外部电路。当开关管Q501击穿时，注意检测其漏极外部的尖峰脉冲吸收电路是否正常，避免开关管再次损坏。
    如果发生指示灯亮后熄灭故障，多为副电源过电压保护电路启动引起，检查副电源稳压和过电压保护电路。解除保护的方法是断开稳压管ZD504。

    如果发生指示灯亮，无＋24Va,  + 24Vi电压输出故障，首先确定PS- ON电压是否为开机高电平，Q101是否导通输出VCC供电；然后检查主电源驱动电路U101及其外部电路，检查5脚的启动电压和12脚VCC电压是否正常，外部元器件是否正常，末级半桥式推挽输出电路开关管Q201, Q202是否击穿损坏。

如果主输出电压降低，一是检查主电源二次滤波电容是否开路失效；二是检查PFC电路是否工作，如果测量主电源的供电仅为300V左右，则是PFC电路未工作，应检查PFC驱动电路U601及其外部电路。

    如果发生开机后主电源有电压输出，然后降为0v故障，则是主电源二次过电压保护电路启动引起，主要检查主电源稳压电路和过电压保护电路。常见为主电源稳压电路取样电阻变质，过电压保护电路稳压管ZD201 , ZD202漏电等。解除保护的方法一是将保护执行电路模拟晶闸管Q206的基极与发射极短路；二是拆除保护电路与待机控制电路之间的连接线J202。要确定是哪个保护检测电路引起的保护，可测量隔离二极管D206, D207，如果断开哪个二极管后开机不再保护，则是该检测电路引起的保护。

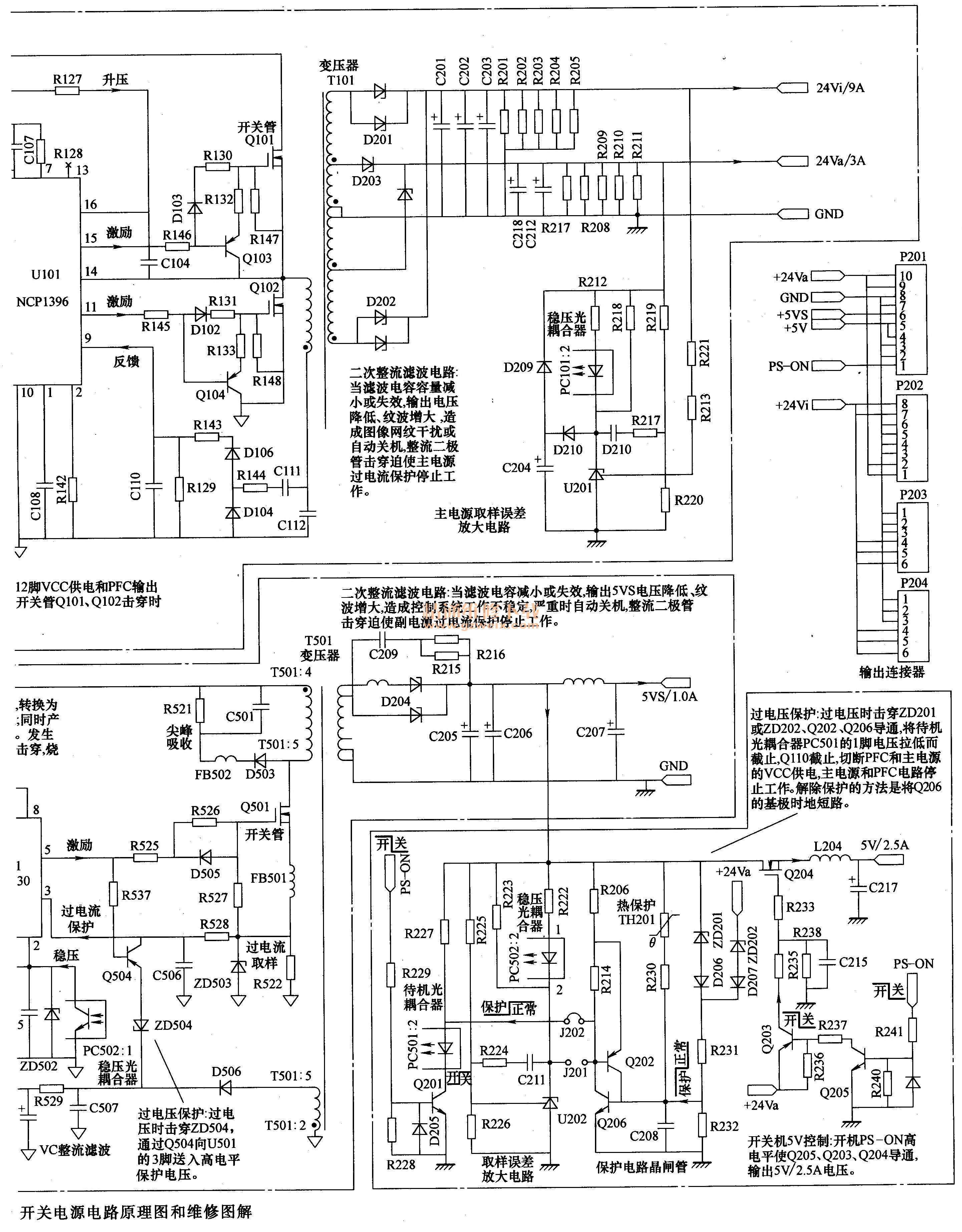

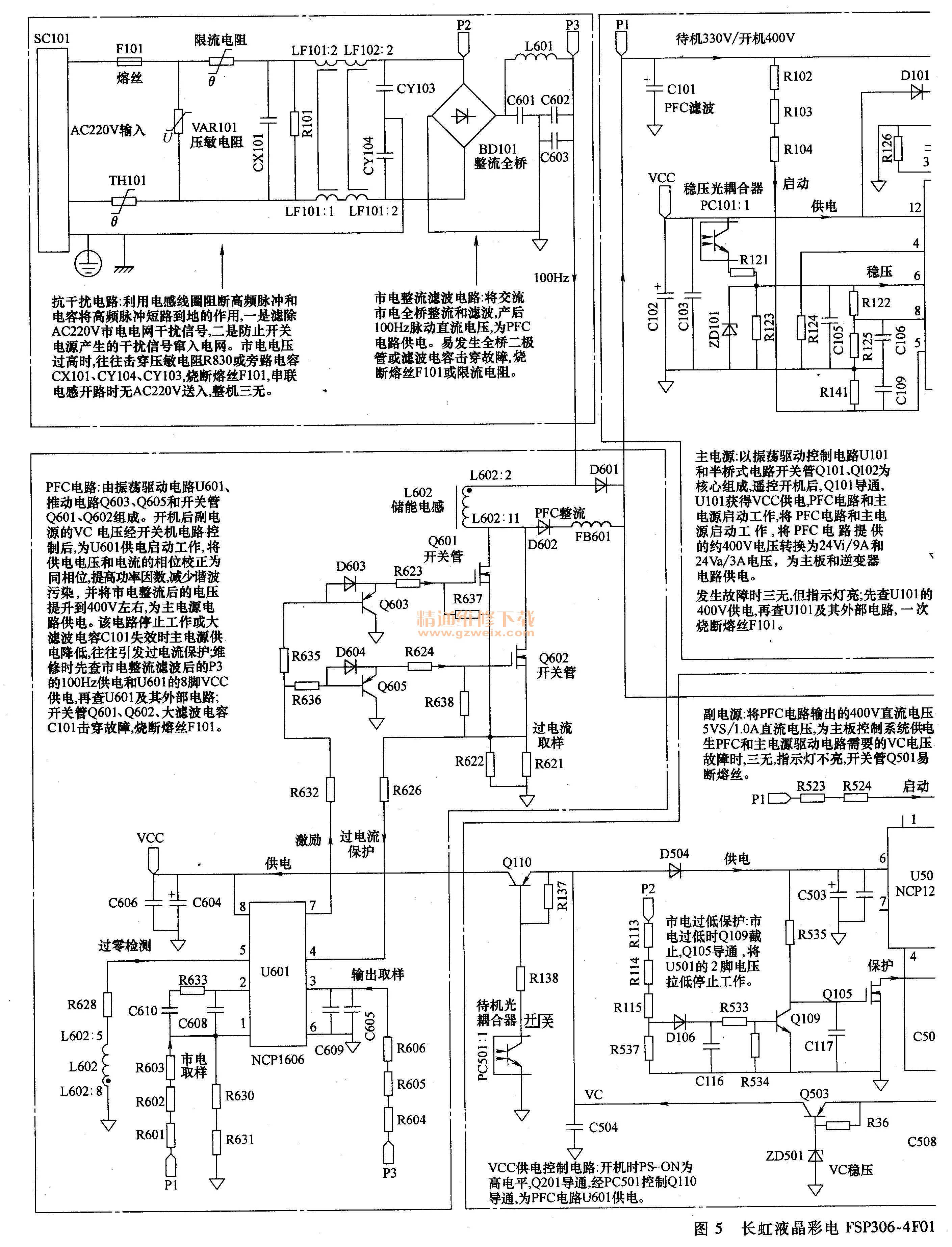

长虹液晶彩色电视FSP306-4 F01开关电源电路原理图和维修图解如图5所示。
