该开关电源发生故障时，通过观察电源板上的指示灯和逻辑板上的指示灯就可以大致判断出是哪路电压出现故障，当插上电源后，发光二极管LED8003就会工作发光，若不亮，则说明交流220V输入电路或VSB电压形成电路有故障。

    当发出开机指令后，发光二极管LED8002就会开始工作发光，可直接检测RELAY信号是否正常送入主电源板，其中关键的元器件有88064, Q8009, Q8013, 88042, Q8004, Q8006, Q8010, Q8011,RLY8001、IC8005、IC8008等。

    如果LED8001不亮，则检测交流220V是否正常送入PFC电路或PFC龟路中的元器件是否正常工作，其中关键的元器件有C8006, C8007, L8003, RLY8001, R8009, R8010, C8001, C8009, L8004, C8002,C8010、C8005、S8003、88037、88038、88039、88044、88045、HIC8001等。

    如果LED8011能够点亮，说明DV5 L和D3 V3电路正常，逻辑板上的发光二极管LED2000被点亮；如果不亮，说明DV5L和D3 V3电路有故障，须检测的关键元器件有IC8024, IC8026等。如果LED2000点亮，则说明电源板上的各组输出电压基本正常。

    三星V3屏电源为了拆板维修与检修的便利性，提供了多组可短接的跳线来模拟或断开某部分电路。例如：当短接J8005时，可模拟主板发出开机信号；当断开J8004时，可解除TV8001检测到的保护信息；当断开J8003时，PANEL-POWER保护启动，整机进入保护状态；当断开J8001后，就断开了PFC后续电路供电，可方便地判断是VSB部分还是PFC电路短路。

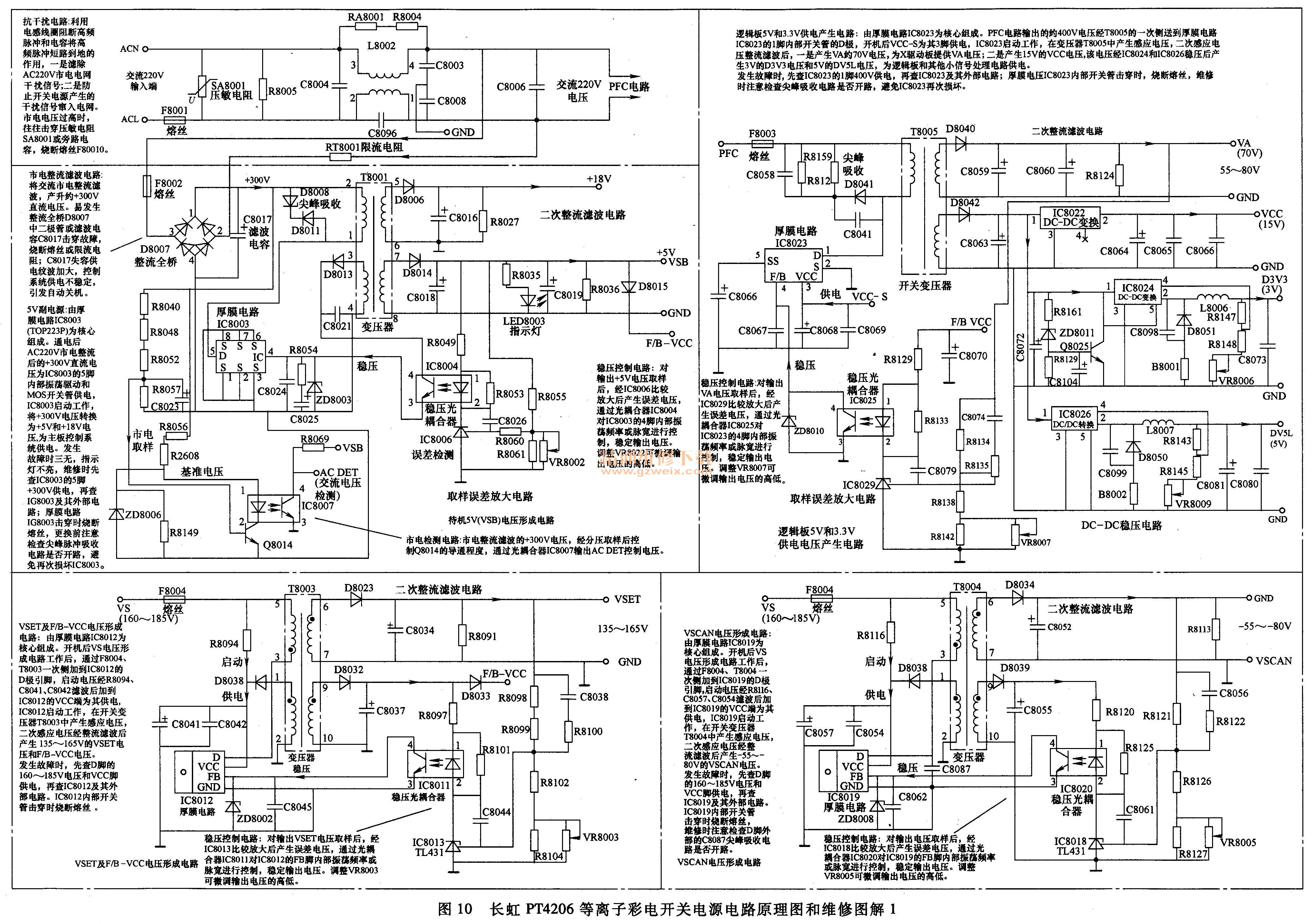

长虹PT4206等离子彩色电视开关电源电路原理图和维修图解如图10～图12所示。
