1康佳超薄液晶彩色电视KPS + L180C3-01开关电源维修资料

    KPS + L180C3-O1电源板编号为34006817，应用于康佳LC55TS88EN为代表的LED背光超薄等液晶彩色电视中。
    该电源板由三部分组成：一是以集成电路FAN7530 （ UF901）为核心组成的PFC电路，将整流滤波后的市电校正后提升到380V为主、副开关电源供电。二是以集成电路FSFM300 （UB901）为核心组成的副开关电源，产生＋5VSB和VCCS, VCCP电压，+ 5VSB为主板控制系统供电；VCCS为保护电路供电；VCCP经开关机电路控制后，为PFC驱动电路UF901和主电源驱动电路UW902供电。三是以集成电路FS-FR1700 （UW902 ）为核心组成的主开关电源，产生24V, 12V电压，为主板和背光灯板供电。

    开关机电路由Q952、光耦合器U902和QB901组成，采用控制PFC驱动电路UF901和主电源驱动电路UW902供电的方式。接通市电电源后，副电源首先工作，产生VCCP电压和＋5 VSB电压，其中+5VSB为控制系统提供电源，二次开机后开关机控制电路将VCCP电压送到UF901和UW902驱动电路，PFC电路和主电源启动工作，为整机提供24V, 12V电压，进入开机状态。

    该电源板的副电源和主电源均设有保护电路。
    副电源保护电路：一是在一次厚膜电路UB901的稳压控制端3脚外部设有市电电压过低保护检测电路，由QB902, QB904组成，当市电电压过低时，QB902由导通变为截止，QB904导通，将UB901的3脚电压拉低，UB901．停止工作；二是在副电源的二次侧设有以Q955为核心的过电流保护电路，当副电源输出电压过大时，U956D输出电压翻转，Q955导通，将副电源稳压电路光耦合器UB951的1脚电压拉低，UB951截止，UB901的3脚电压升高，UB901停止工作；三是在副电源二次侧设有以Q953为核心的过电压保护电路，副电源输出电压过高时，将稳压管ZD954击穿，Q953导通，U957导通，其光敏晶体管导通，向UB901的3脚注入高电平，UB901停止工作。

主电源保护电路：在开关电源二次侧设有以模拟晶闸管Q951, Q954为核心的过电压、过电流保护电路，过电流保护检测电路由运算放大器U956 （LM324）组成，发生过电流故障时，运算放大器输出电压翻转，通过隔离二极管向模拟晶闸管送去高电平保护电压；发生过电压故障时，击穿稳压管ZD951,ZD952，通过隔离二极管向模拟晶闸管送去高电平保护电压。模拟晶闸管获得保护触发电压后导通，将开关机控制电路光耦合器U902的1脚电压拉低，U902截止，切断UF901和UW902驱动电路的VCC供电，PFC电路和主电源停止工作；

    该电源板的集成电路引脚功能和维修数据如表10～表12所示。

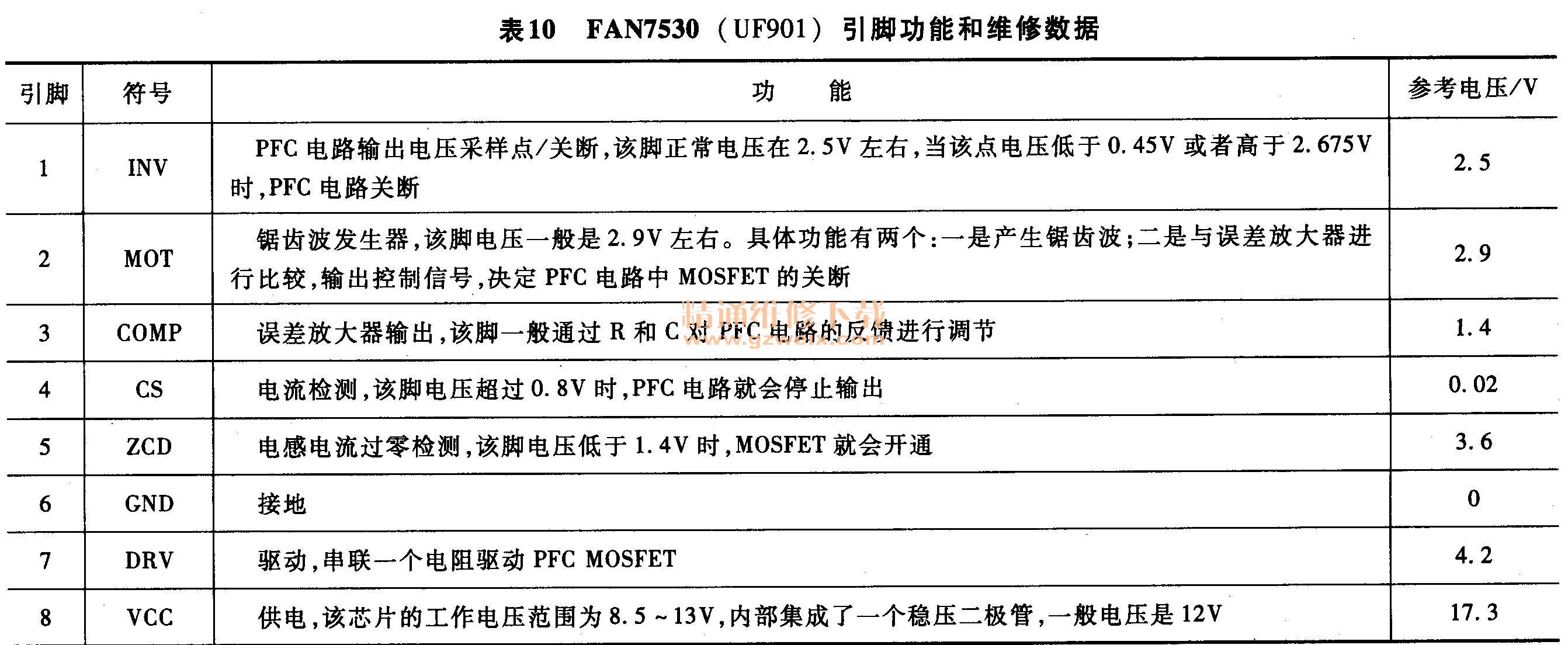

表10  FAN7530 （UF901）引脚功能和维修数据

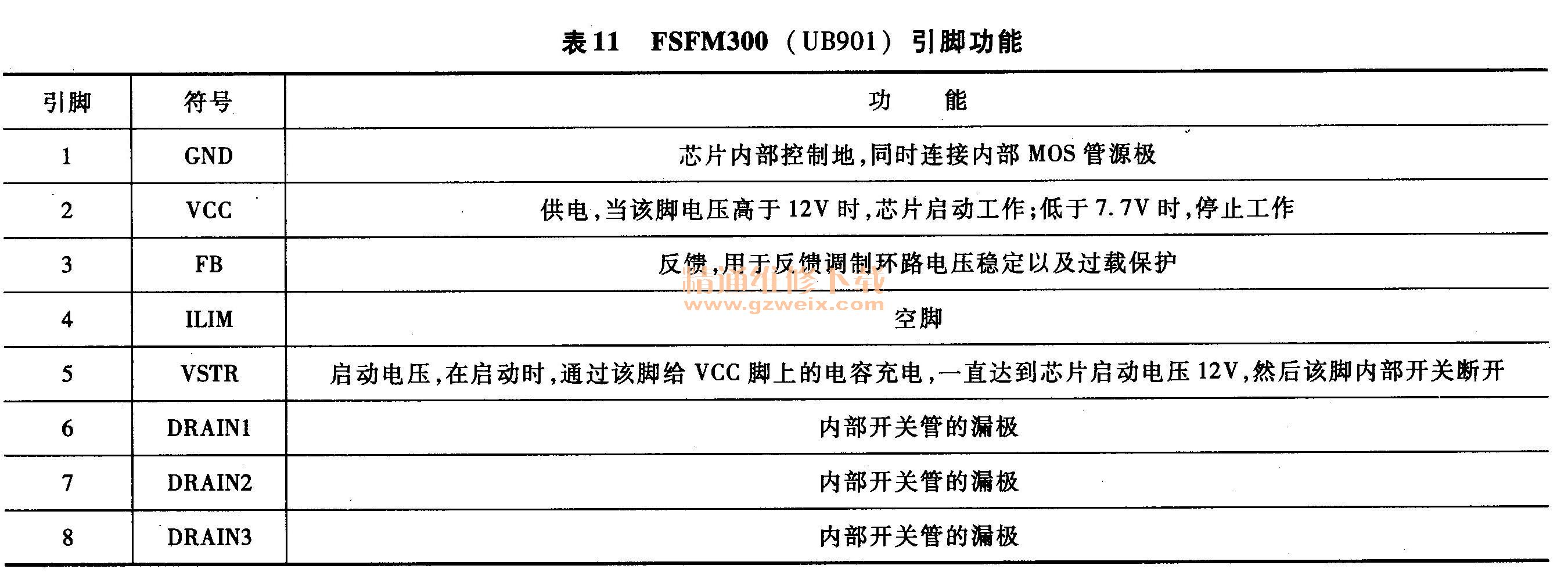

表11  FSFM300 （UB901）引脚功能

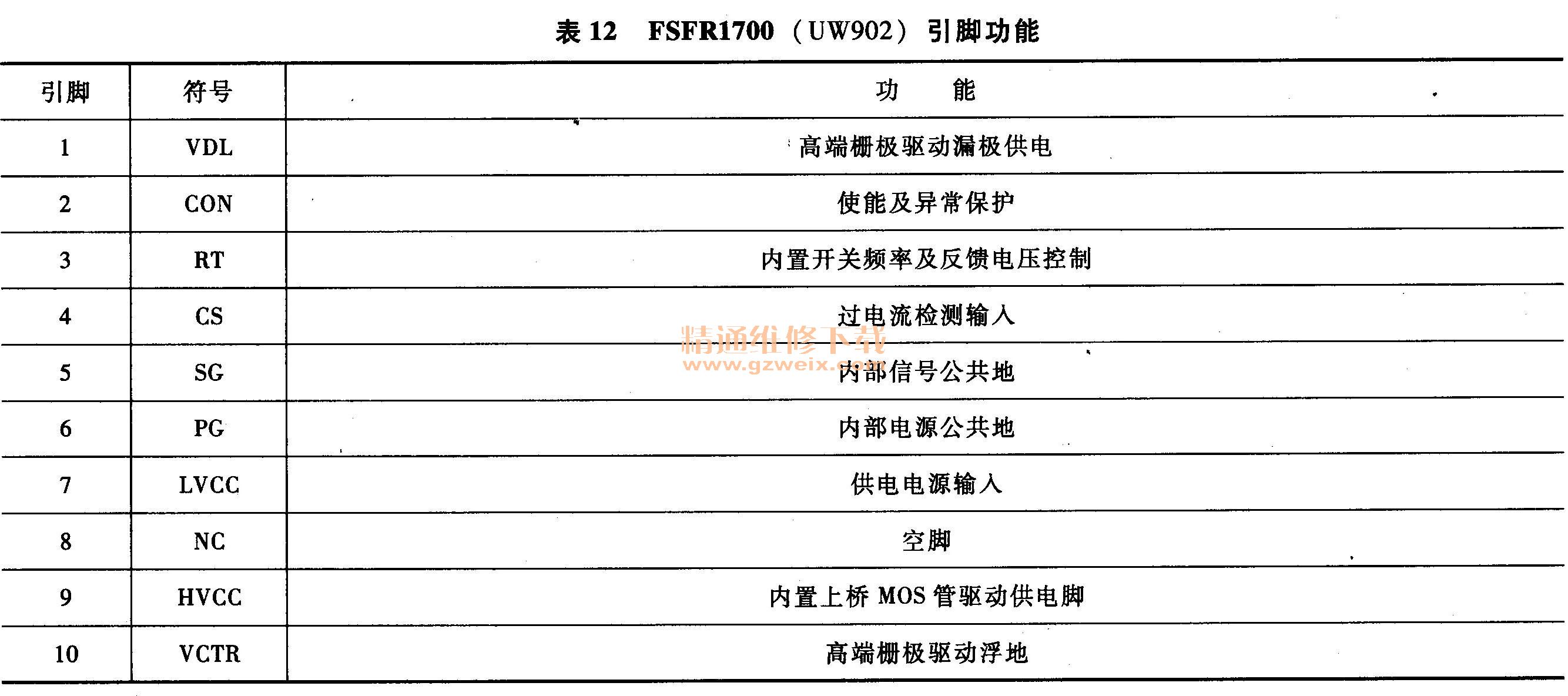

表12  FSFR1700 （UW902）引脚功能
