发生开机三无，待机指示灯不亮故障，先查熔丝是否熔断，如果熔丝熔断，说明电源板存在严重短路故障，先查市电输入电路和整流滤波电路是否发生短路漏电故障，再查PFC电路、主电源开关管和副电源厚膜电路是否击穿。

    如果测量熔丝未断，故障在副电源电路，测量二次整流滤波输出的＋300V是否正常，无＋300V电压，查市电输入电路和整流滤波电路；有＋300V电压输出，测量副电源IC9的8脚有无启动电压，无启动电压，查8脚外部的启动电路RB 19, RB20是否开路。查IC9的5脚有无VCC电压，无VCC电压，查5脚外部的DB1, RB14, CB10。如果副电源IC9击穿，注意检查T2一次侧并联的尖峰脉冲吸收电路元器件是否开路。

    发生开机三无，待机指示灯亮故障，多为主电源故障引起。二次开机后，测量P- ON是否为高电平，如果为高电平，首先测量PFC电路提供的＋380V供电和IC3的12脚VCC1供电，如果380V供电仅为300V，则是PFC电路未工作，首先检修PFC电路；如果无VCC1供电，查开关机控制电路QS3, IC6,Q11组成的VCC控制电路和Q12, Z1组成的VCC1稳压电路。上述供电正常，再查主电源IC3及其外部电路元器件。

    发生自动关机故障，主电源停止输出电压，则是以QS1, QS2为核心的保护电路启动。判断方法是：在开机的瞬间，测量QS2基极电压，如果由正常时的低电平0V变为高电平0. 7 V以上，则是该保护电路启动。可采用解除保护的方法维修，全部解除保护可将QS2的基极对地短路；逐路解除保护：+ 24V/6. 8A过电流保护拆除DS10,  +24V/2A过电流保护拆除DS11, +24V/6. 8A过电压保护拆除DS7, + 24V/2A过电压保护拆除DS8，如果断开哪路保护检测电路后，开机不再保护，则是该检测电路引起的保护。

    为避免解除保护后电源板输出电压过高，造成主板、背光灯板等负载电路损坏，建议采用拆下电源板，接假负载，模拟开机电压，脱板维修。

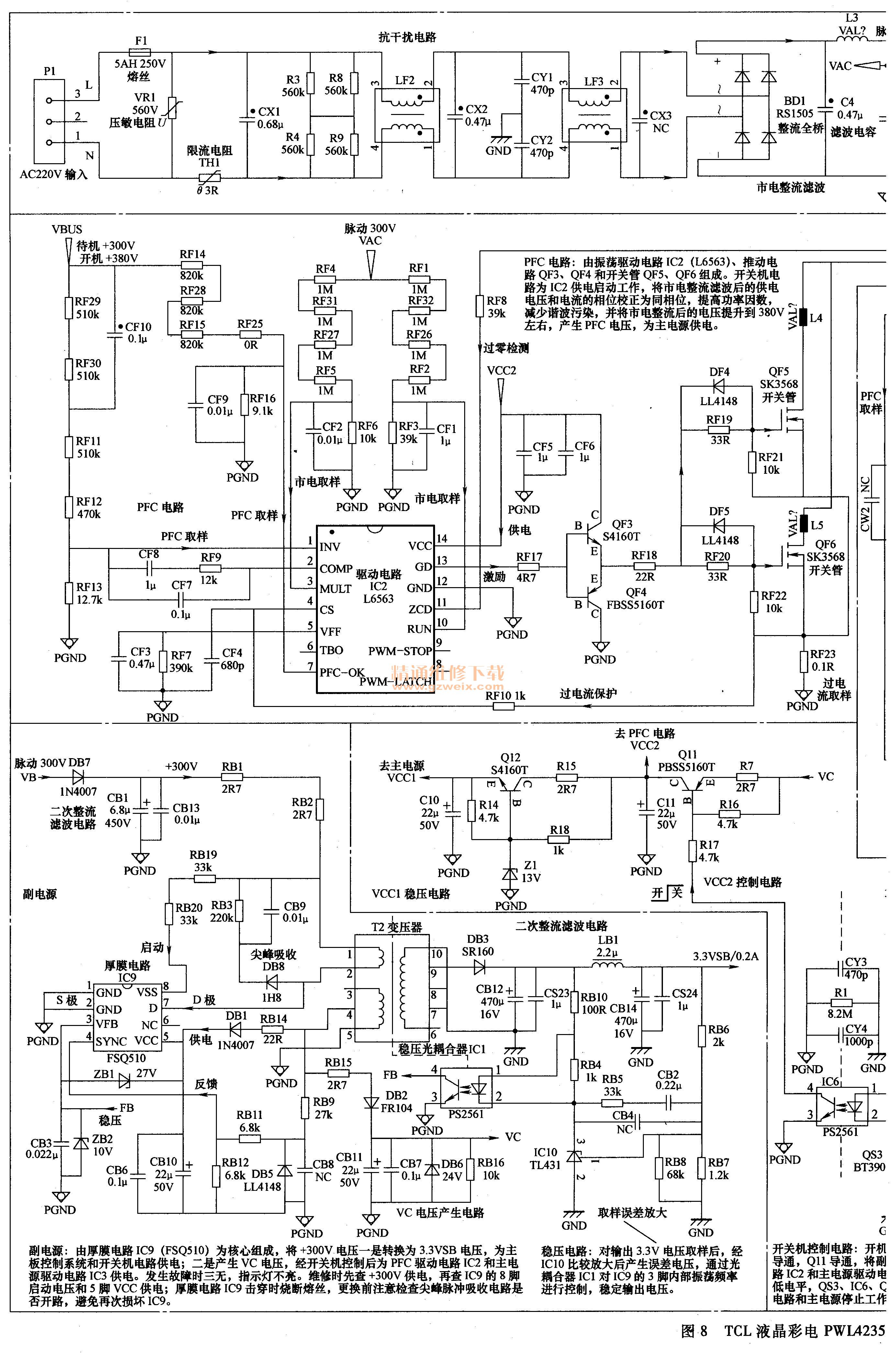

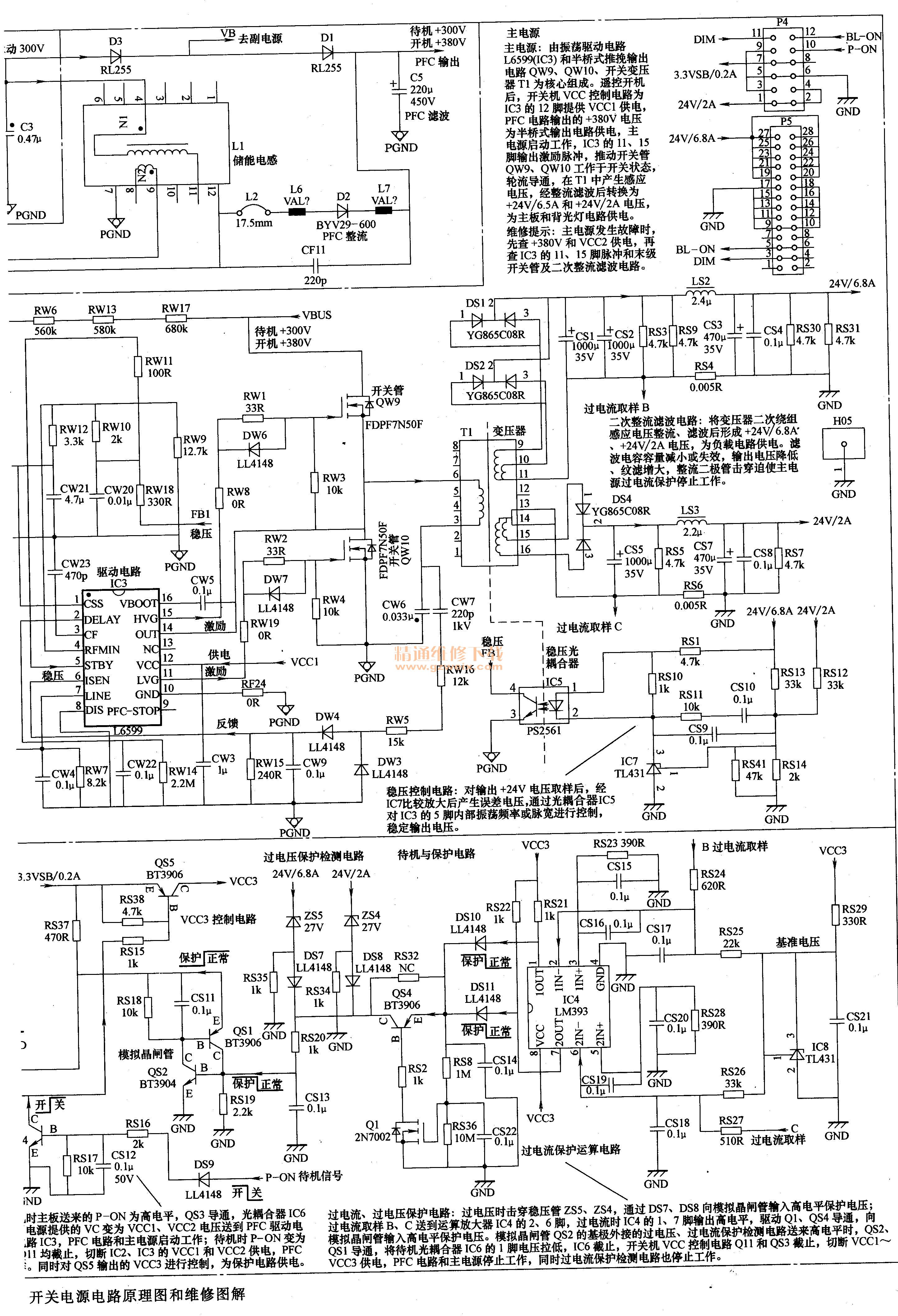

TCL液晶彩电PWL4235开关电源电路原理图和维修图解如图8所示。
