1 TCL、液晶彩电PWL4202C开关电源维修资料
    TCL液晶彩电采用的PWL4202 C电源板，集成电路采用NCP1653 + VIPER22A + F9222L组合方案，输出+5V/0.6A,  +24V/7.5A, + 12V/2. 0A1,  + 12V/2. 0A2电压（部分机型应用时无＋12V/2. 0A2输出），应用于，TCL42in大屏幕彩电中。

    该电源板由三部分组成：一是以集成电路NCP1653A （IC1）为核心组成的PFC电路，将整流滤波后的市电校正后提升到＋380V为主开关电源供电；二是以集成电路VIPER22A （IC3A）为核心组成的副开关电源，产生＋5V/0. 6A电压，为主板控制系统供电，同时产生VCC电压，经开关机电路控制后，为PFC和主电源驱动电路供电；三是以集成电路F9222L （IC7）为核心组成的主开关电源，产生＋24V/7.5A, + 12V/2. OA, + 12V/2A电压，为主板和逆变器板供电。

    开关机控制电路由QS3、光耦告器IC5, Q11组成的VCC控制电路，Q12, Z1组成的VCC1稳压电路，Q1, Z8, Z11, Q3组成的VCC2稳压兼控制电路组成，采用控制PFC驱动电路U301的VCC1供电和主电源VCC2供电的方式。接通市电电源后，副电源首先工作，产生VCC2和＋5V/0. 6A电压，其中＋5V/0. 6 A为控制系统提供电源；二次开机后开关机控制电路将VCC电压变为VCC1电压送到PFC驱动电路IC 1 , PFC电路启动工作，将整流滤波后的市电校正后提升到＋380V为主开关电源供电，同时PFC电压控制VCC2电路启动，输出VCC2电压，为主电源厚膜电路IC7提供VCC2电压，主电源启动工作，为整机提供＋24V/7. 5A,' + 12V/2. OA, + 12V/2A电压，进入开机状态。
    该开关电源还设有以模拟晶闸管QS1, QS2为核心组成的保护电路，外接集成电路LM339 （ICS4 ）为核心组成的过电流检测电路和ZS4, ZS5组成的过电压检测电路，发生过电流、过电压故障时，保护检测电路向QS2的基极送入高电平，保护电路启动，将待机光耦合器IC5的1脚电压拉低，开关机电路IC5,Q11截止，切断PFC电路VCC2和主电源的VCC1供电，PFC电路和主电源停止工作。

    该电源板的集成电路引脚功能和维修数据如表12～表14所示。

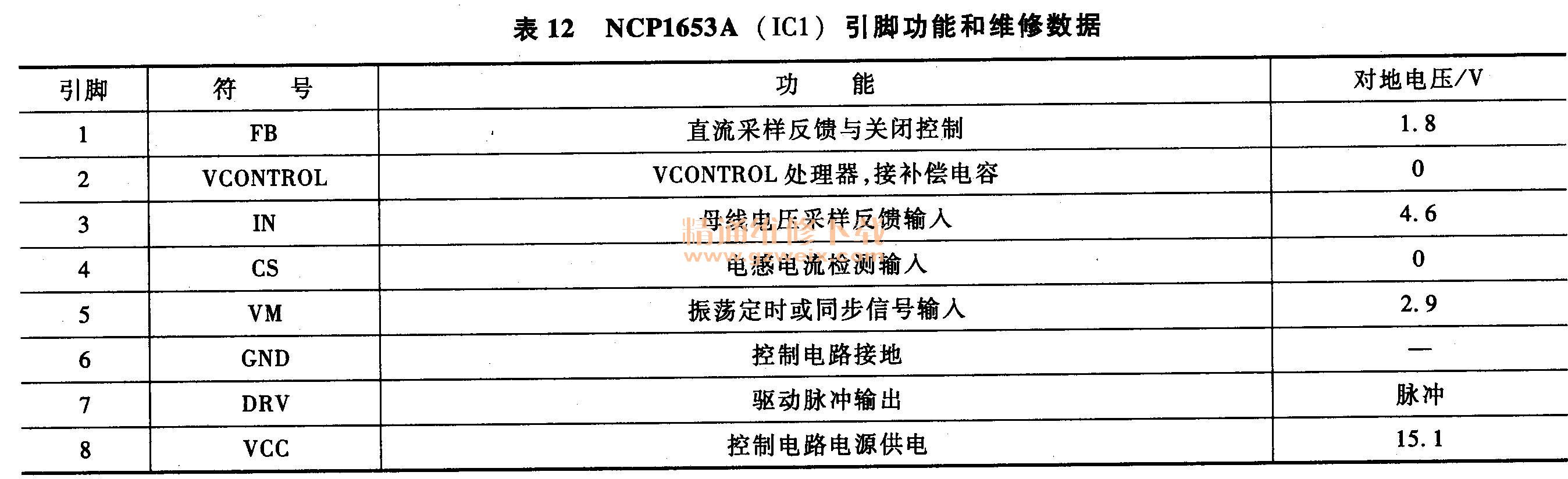

表12 NCP1653A （IC1）引脚功能和维修数据

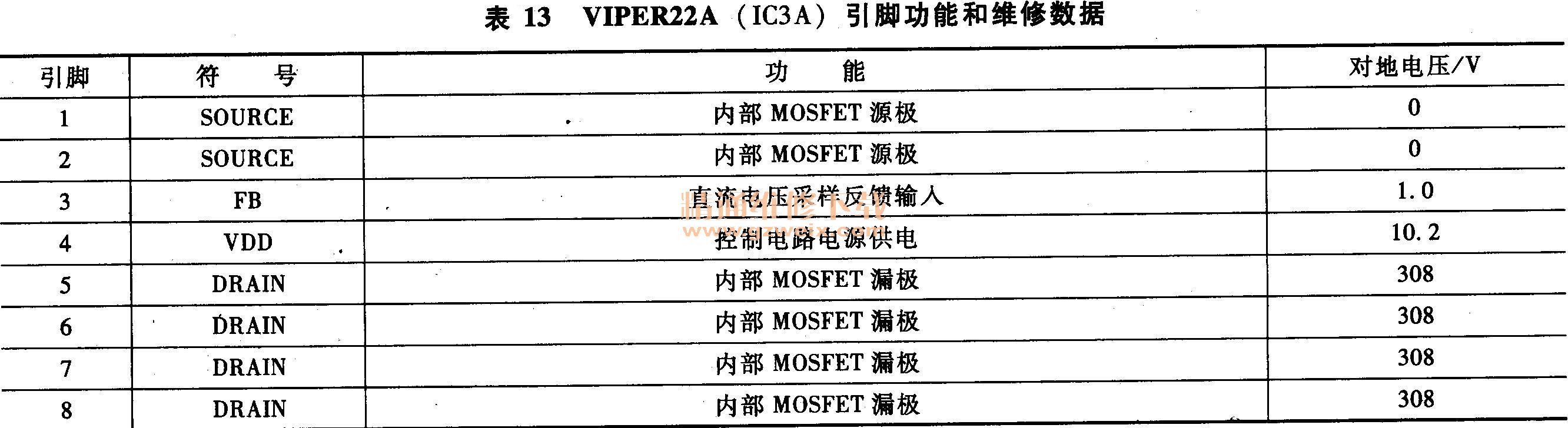

表13  VIPER22A （IC3A）引脚功能和维修数据

表14  F9222L （IC7）引脚功能和维修数据
