1 TCL液晶彩电40-OPL42C-PWHIXG LCD-42开关电源维修资料

    TCL液晶彩电采用的40-OPL42C-PWHIXG LCD-42电源板，集成电路采用NCP1653 + NCP1013 +NCP1217组合方案，输出＋5VSB, +24V, +18V, +12V电压，应用于TCL42in大屏幕彩电中。
    该电源板由三部分组成：一是以集成电路NCP1653 （IC1）为核心组成的PFC电路，将整流滤波后的市电校正后提升到＋390V，为主开关电源供电；二是以集成电路NCP1013 （IC6 ）为核心组成的副开关电源，产生＋5 VSB电压，为主板控制系统供电；三是以集成电路NCP1217 （IC2 ）为核心组成的主开关电源，产生＋24V, +18V, +12V电压，为主板和逆变器板供电。
    开关机控制电路由Q13、光耦合器IC5, Q14的VCC控制电路和稳压电路U8组成，采用控制PFC电路IC1的VCC-PFC供电和主开关电源驱动电路IC2的VCC-PWM供电的方式。接通市电电源后，副电源首先工作，产生VCC和＋5VSB电压，其中＋5 VSB为控制系统提供电源，二次开机后开关机控制电路将VCC电压控制并稳压后，变为VCC-PFC电压和CVCC-PWM电压，送到IC 1和IC2驱动电路，PFC电路和主电源启动工作，为整机提供＋24V, +18V, +12V电压，进入开机状态。
    该开关电源还设有以Q12为核心组成的保护电路，外接三种保护电路：
    一是以运算放大器LM339 （ICIO）为核心组成的过电流检测电路，过电流保护取样电压送到IC10的反相输入端4, 6, 8脚，发生过电流故障时，过电流取样电压降低，IC10的输出端2, 1, 14脚电压翻转变为高电平，通过隔离二极管D20, D14, D22向Q12的基极送入高电平，Q12导通，将开机控制ON/OFF高电平拉低，开关机控制Q13截止，IC5截止、IC14截止，切断PFC电路的VCC-PFC和主电源电路的VCC-PWM供电，PFC电路和主电源停止工作，进入待机保护状态。
    二是以稳压管ZD3～ZD5组成的过电压检测电路，24V电压达到30V时击穿ZD3, 18V电压超过24V时击穿ZD5, 12V电压超过15V时击穿ZD4，各路击穿电压经隔离二极管D17向Q12的基极送入高电平，同各路保护一样，Q12导通，Q13, IC5, IC14均截止，进入待机保护状态。
    三是由稳压管ZD8、晶体管Q10组成的欠电压保护电路，或输出电压过低保护电路。当因过电流或稳压电路故障，造成＋24V, +18V, +12V电压过低，分压后的电压低于6. 2 V时，不能击穿ZD8, Q10截止，集电极输出高电平，通过隔离二极管D15, D36向Q12的基极送入高电平，同各路保护一样，Q12导通，Q13, IC5, IC 14均截止，进入待机保护状态。

    Q15及其外部电路元器件组成防止待机欠电压电路，遥控关机时，ON/OFF变为低电平，此时D18反偏，C48开机时所充电压通过R40向Q15发射结放电，Q15导通，将C47两端Q10集电极的电压拉低，防止待机状态欠电压保护电路误保护。
    该电源板的集成电路引脚功能和维修数据如表15～表17所示。

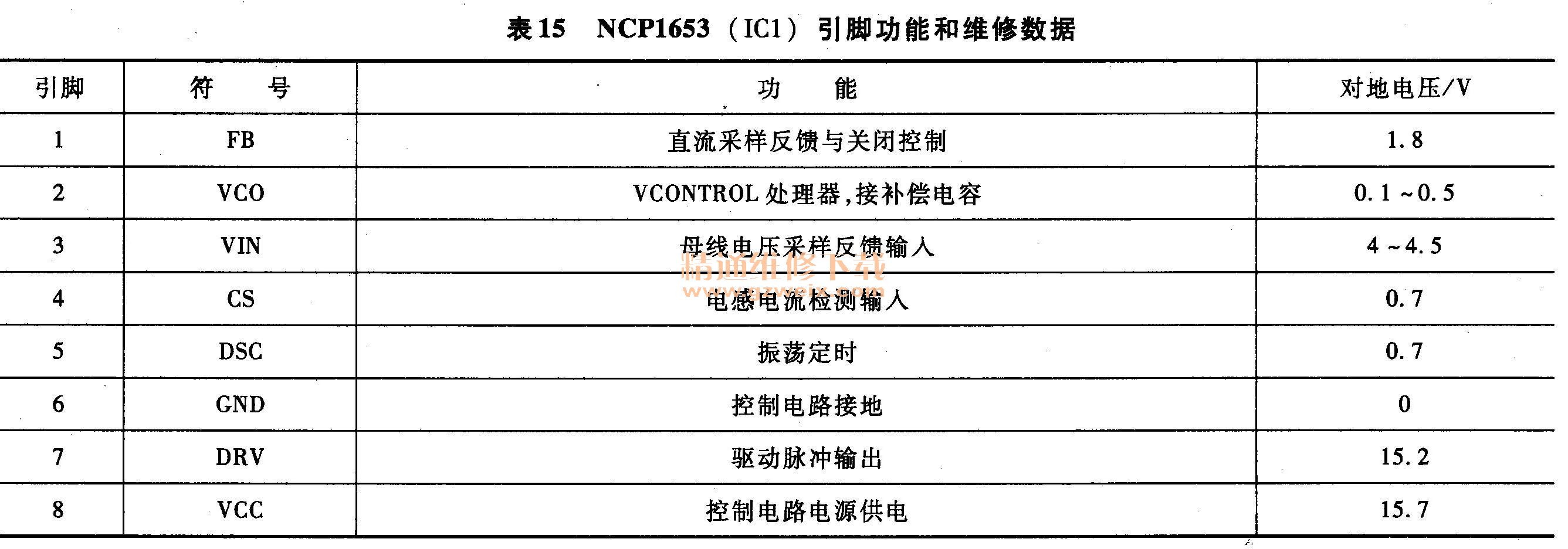

表15  NCP1653 （IC1）引脚功能和维修数据

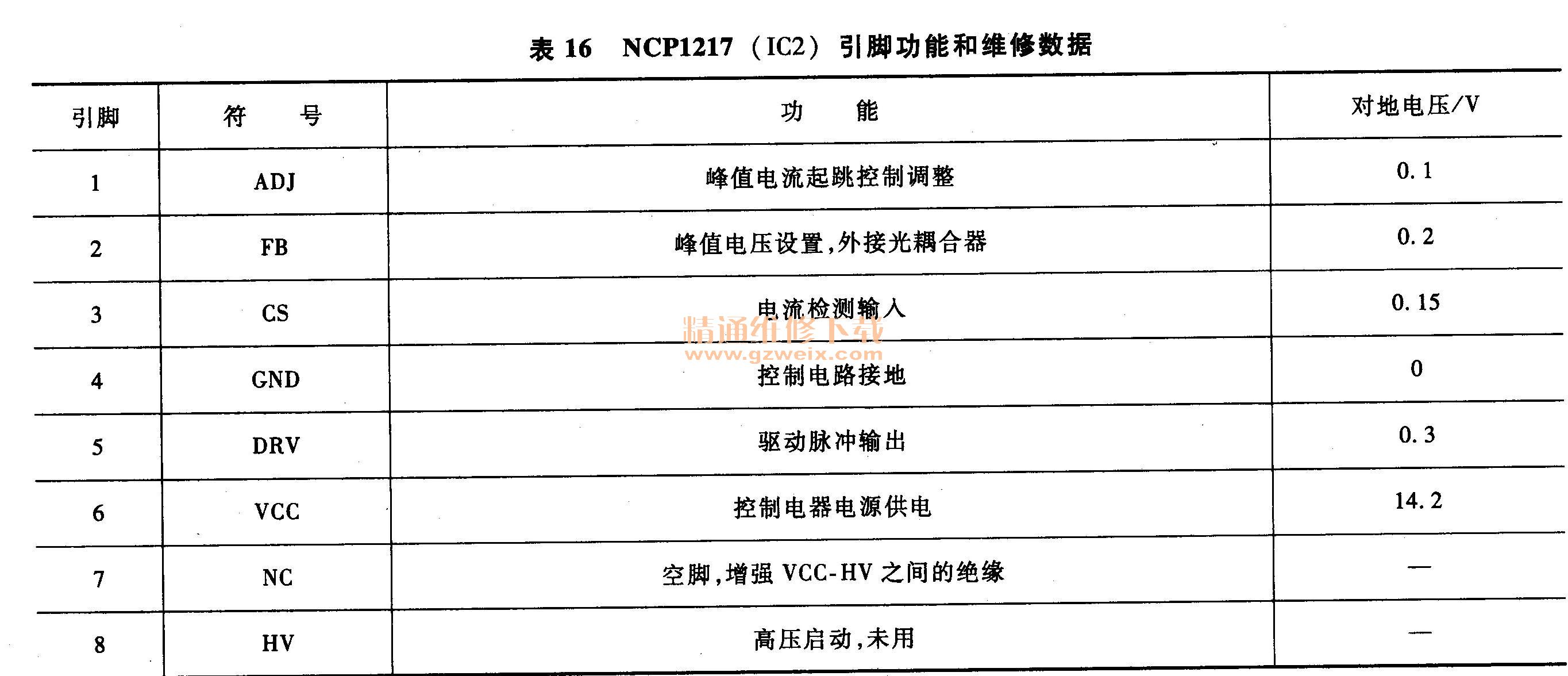

表16 NCP1217 (IC2）引脚功能和维修数据

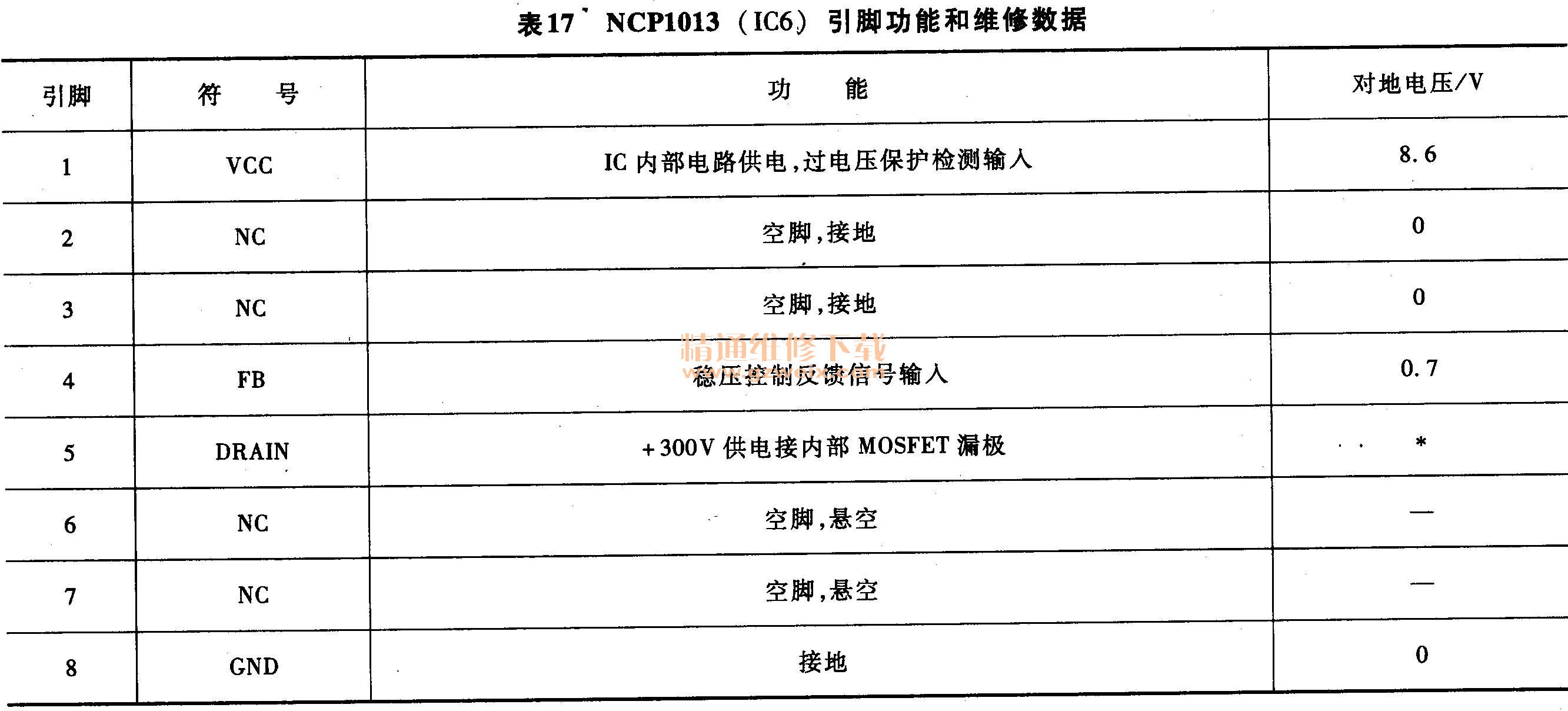

表17 NCP1013 (IC6）引脚功能和维修数据
