1厦华LC-26U26液晶彩电开关电源维修资料

    厦华LC-26U26液晶彩电采用的电源板，集成电路采用M148000S + TNY264组合方案，厦华LC-27U25电源板与其相同，可参照维修。

    电源板电路由三部分组成：一是以驱动控制厚膜电路TNY264 （N502）为核心组成的副电源，为主板控制系统提供＋5V工作电压；二是以驱动控制电路M148000S （N501）的1/2和大功率MOSFET V501为核心组成的PFC电路，为主、副电源提供约380V的直流电压；三是以驱动控制电路ML48000S （N501）的1/2和大功率MOSFET V504为核心组成的PWM主开关电源，为负载电路提供24V, 12V电压。

    开关机控制采用控制PFC和主电源驱动电路N501的VCC供电的方式。通电后，AC220V市电整流滤波后产生约300V的脉动直流电压，再经PFC电路滤波，产生稳定的PFC- OUT的＋300V电压，首先为副电源厚膜电路N502供电，副电源启动工作，为主电路板的控制系统提供5V供电，控制系统发出开机指令，待机控制电路V505, N505, V503导通，将副电源提供的VCC供电送到PFC和PWM驱动电路MIA8000S咖501），一是驱动PFC电路进入工作状态，将PFC-OUT电压提升到＋380V左右，向主、副开关电源供电；二是驱动PWM主开关电源启动工作，向负载电路提供24V, 12V电压，进入开机状态。

    该电源板在开关电源的二次侧依托待机控制电路，设有以V506为核心的过电压保护电路，当开关电源输出的＋24V电压过高时，保护电路启动，将控制系统送来的PS-ON开机高电平拉低，迫使待机控制电路V505, N505, V503截止，切断PFC和主电源驱动电路N501的VCC供电，开关电源电路停止工作。
    该电源板的集成电路引脚功能和维修数据如表1、表2所示。

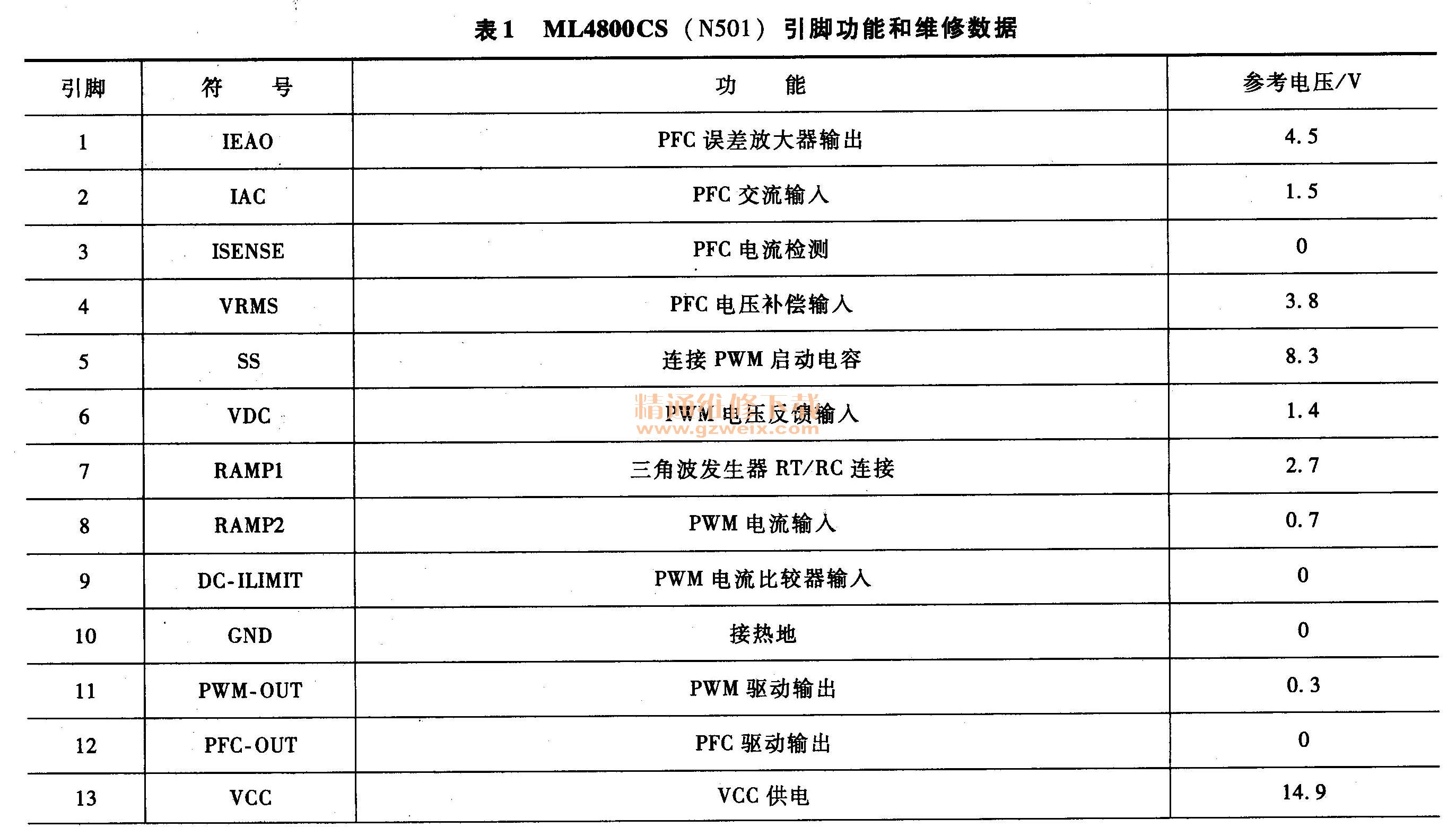

表1  ML48000S （N501）引脚功能和维修数据

表2 TNY264 （N502）引脚功能和维修数据
