开机三无，熔丝FU501熔断，说明开关电源有严重的短路情况：一是查市电输入交流抗干扰电路C505及整流滤波电路D502,滤波电容C517, C521是否发生短路故障。二是查PFC开关管V501和滤波电容C528，主电源末级MOs开关管V504，副开关电源N502内部开关管是否发生短路故障。熔丝未断，查副电源300V供电和N502的外部电路。
开机三无，指示灯亮，主电源无电压输出，首先测量N501的13脚是否有15V左右的VCC电压，如果无VCC电压，则检查V505, N505、 V503开关机控制电路和副电源T501的3-4绕组外部的整流滤波电路，R530, R524是否烧断。测量N501的12脚有无PFC激励脉冲输出，11脚有无 PWM激励脉冲输出，如果无激励脉冲输出，一是检测主开关电源二次整流滤波和负载电路是否有严重短路故障；二是测量N501的外部元器件是否正常；三是更换N501试之。如果测量N501的12脚有PFC激励脉冲输出，11脚有PWM激励脉冲输出，则是功率输出电路MOSFET电路故障，PFC电路检查功率输出电路开关管V501;PWM主电源电路检测末级输出电路V504，电流取样电阻R531, R538是否烧断。
发生自动关机故障多为保护电路启动引起，可通过测量V506的基极电压判断是否保护。V506的基极电压正常时为低电平0V，如果V506的基极电压上升到0. 7V左右，然后发生自动关机故障，则是以V506为核心的主电源过电压保护电路启动。
可采用解除保护的方法维修：将V506的基极对地短路。为了保证解除保护后电源板和负载电路的安全，建议采用拔掉输出连接器，将PS- ON与5V输出电压相连接，提供开机高电平，+ 24V输出端接24V灯泡做假负载，解除保护后测量电源板输出电压，如果输出电压过高，查主电源稳压控制电路，多为分压电阻阻值变大、取样误差放大电路N506不良、光耦合器N504开路等引起；如果解除保护后电源板输出电压正常，则是保护电路故障，多为稳压管D517不良或漏电。

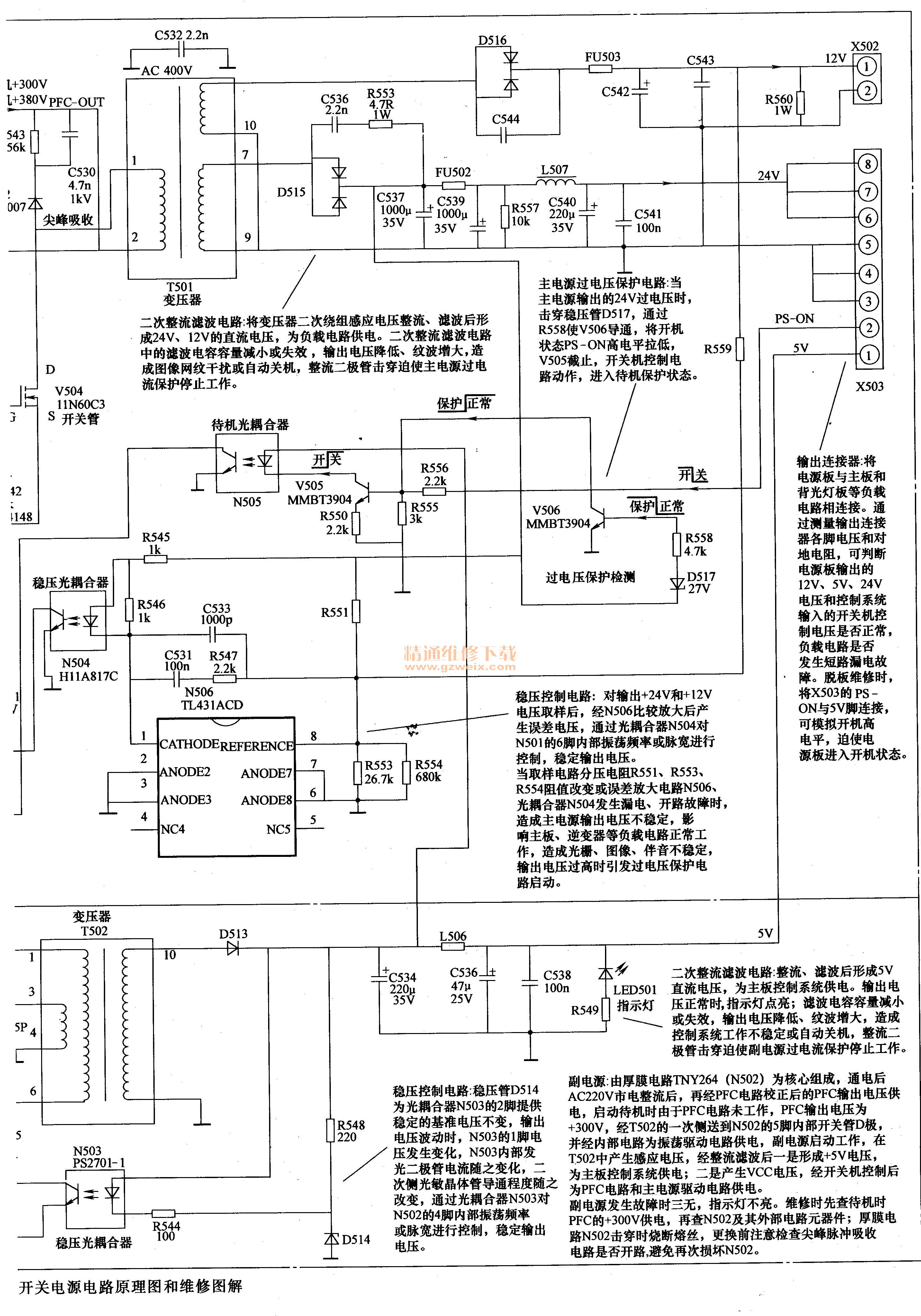

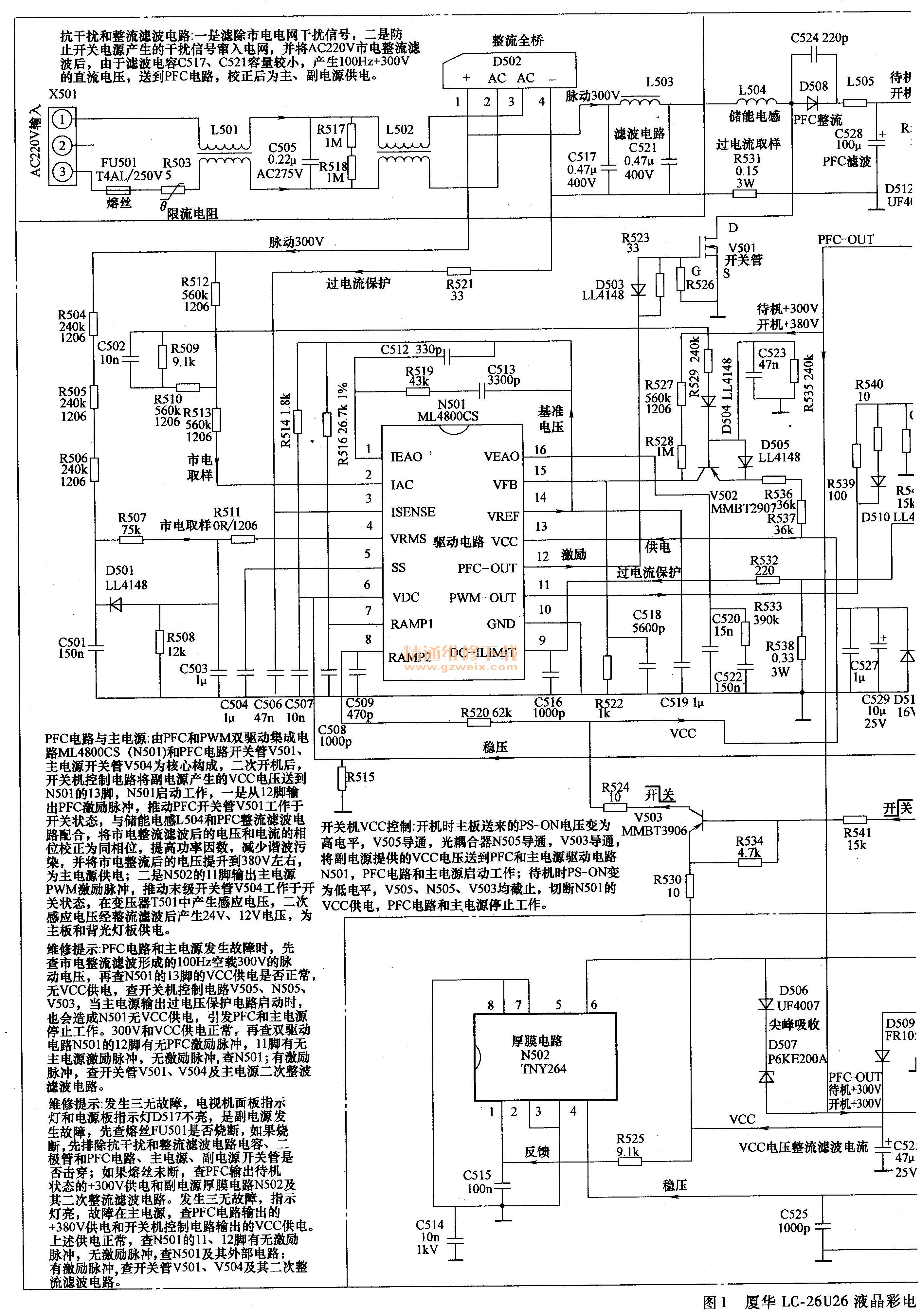

厦华LC-26U26液晶彩电开关电源电路原理图和维修图解如图1所示。
