二、海尔高清彩电开关电源集成电路维修资料
1. 5 Q1265 RF维修资料

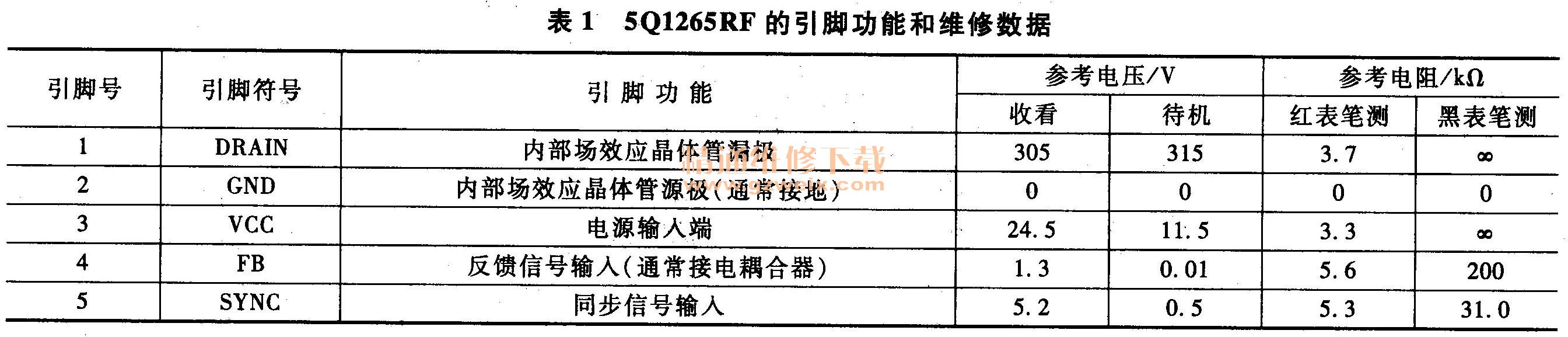

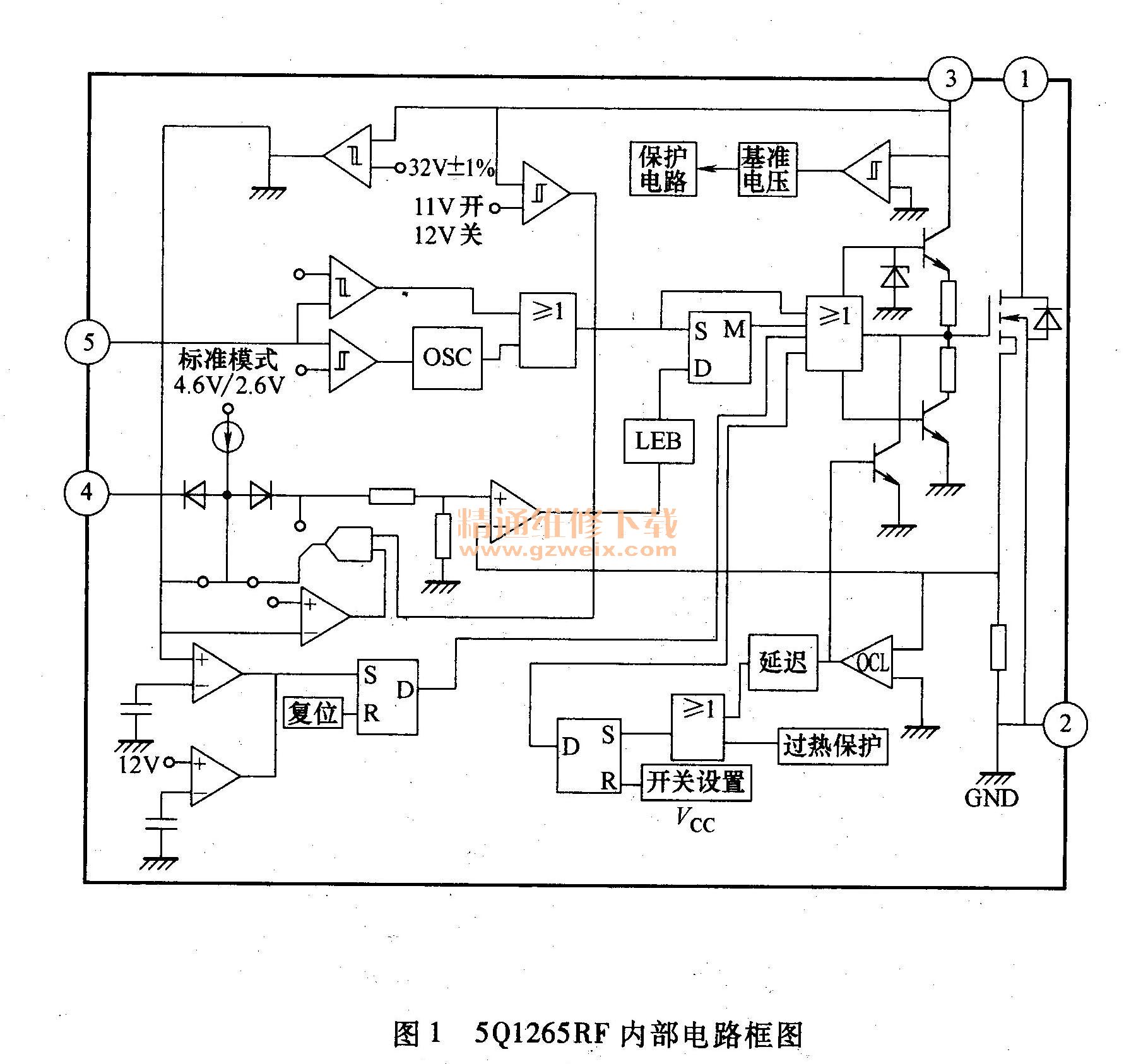

5 Q1265 RF是新型开关电源厚膜电路，应用于海尔ST、华亚、MST5C16高清机心和GENESIS变频机心开关电源一次侧中。内部电路框图如图1所示，集成了固定频率振荡器、低压锁止、门驱动优化、内部软启动、温度补偿、线圈电流补偿，以及过载、过电压、过电流、过热保护电路。5 Q 1265 RF的引脚功能和维修数据见表1。
2. KA5Q1265RF维修资料

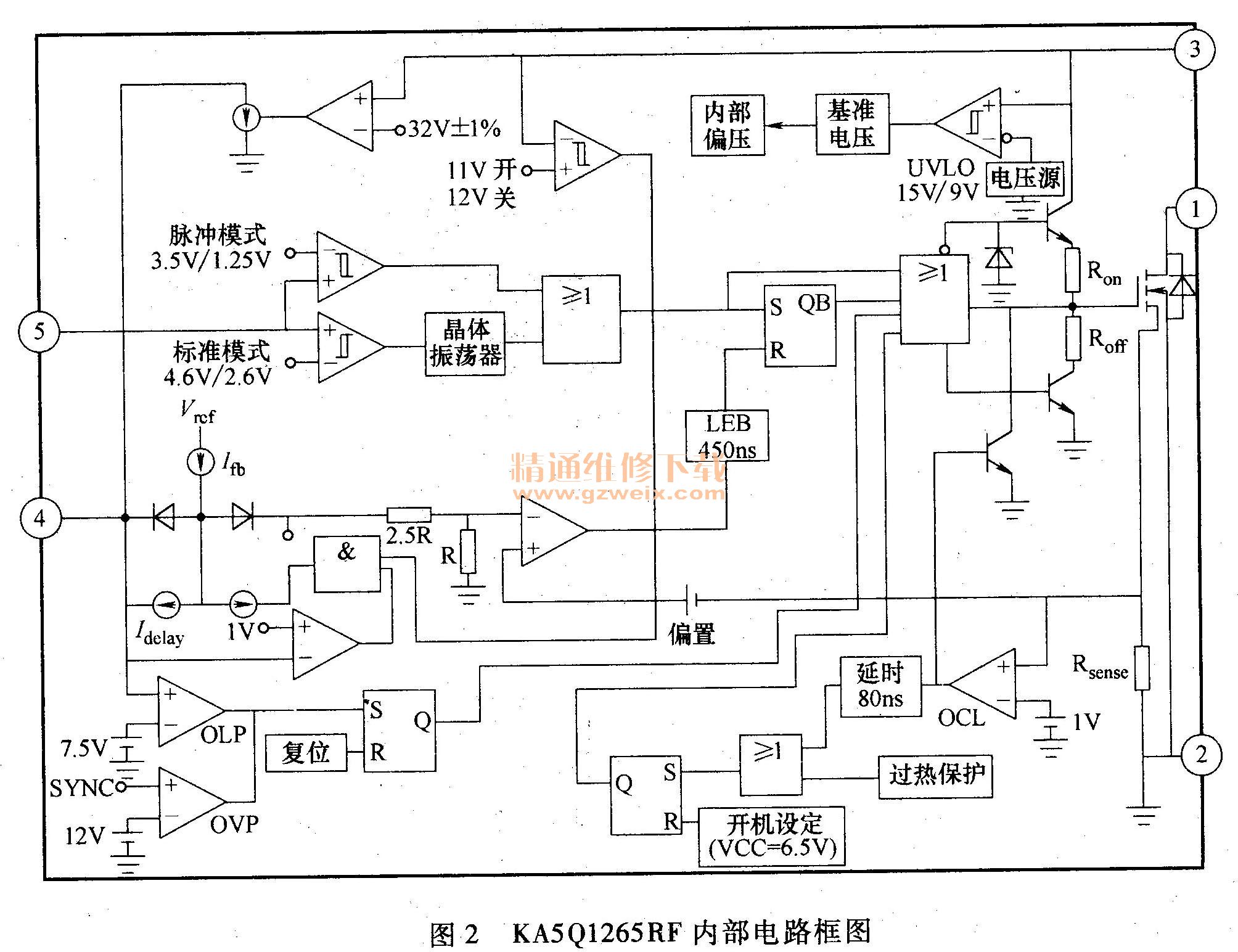

KA5 Q 1265 RF是美国仙童公司生产的新型电源厚膜电路，应用于海尔PW 1225高清机心开关电源一次侧中。内部电路框图如图2所示，内含振荡电路、比较电路、延时电路、推动电路和大功率场效应晶体管等，具有过电压、过电流、过热保护＊功能。集成度高，仅有5个引脚，它和较少的外围元器件便可构成性能优异、结构简单的开关电源。KA5 Q 1265 RF的引脚功能和维修数据见表2。
3. KA5 Q07“维修资料

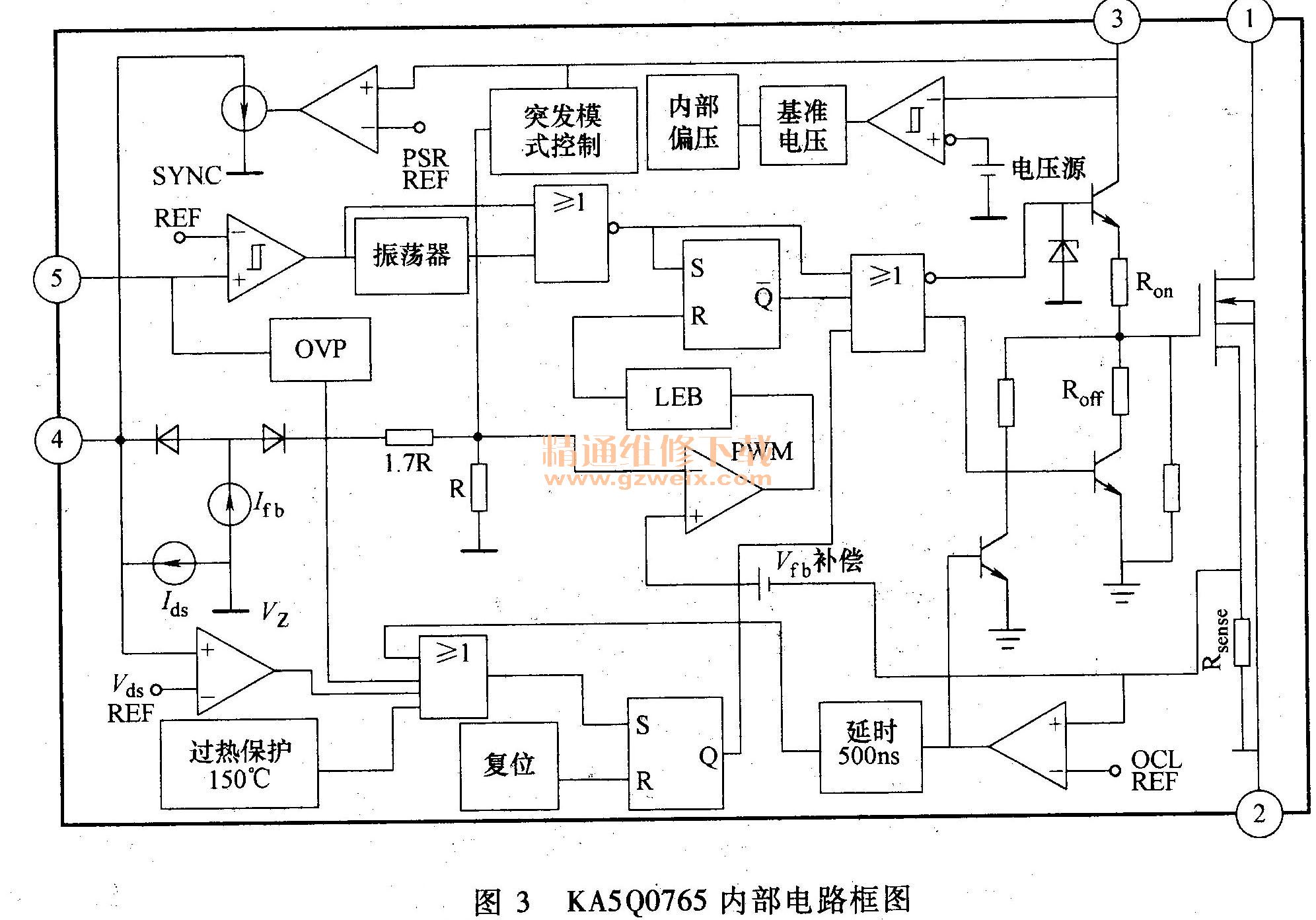

KA5 Q0765是一款新型电源厚膜电路，应用于海尔MST5 C26高清机心小屏幕彩电开关电源的一次侧中。KA5 Q0765内部电路框图如图3所示，内含基准电压源、精密误差放大器、比较放大器、振荡器、驱动器和许多逻辑电路以及大功率场效应晶体管等。该厚膜电路利用上述电路可实现脉冲形成、脉冲放

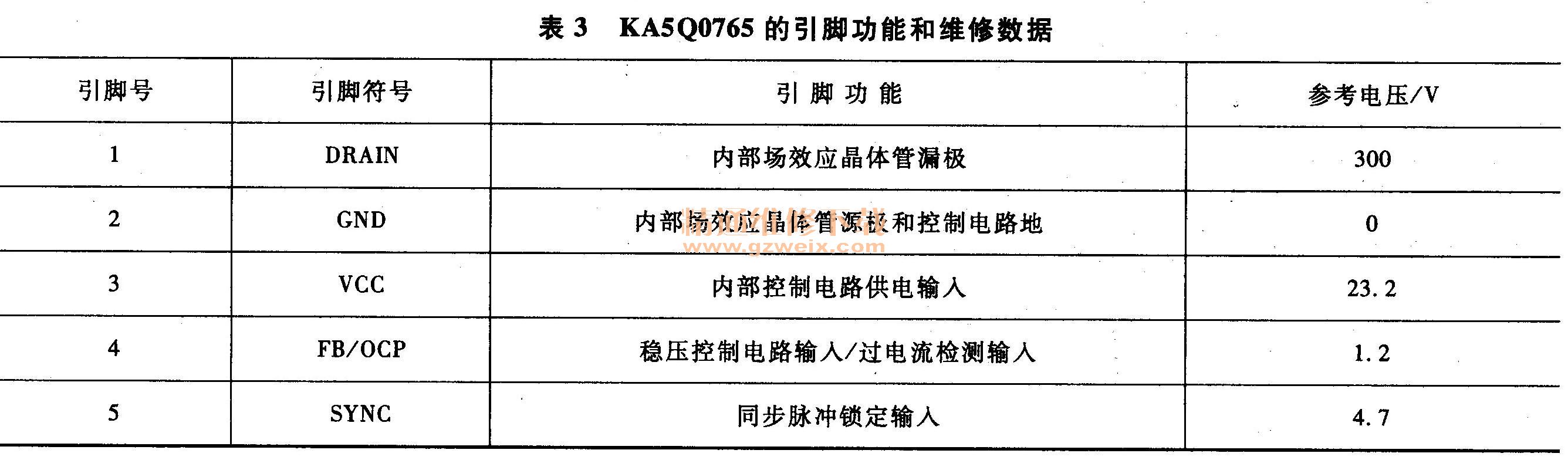

大、宽度调整（稳压控制）、过电流、过龟压、过热等多种功能，而且还具有外围元器件少、工作可靠、效率高、输出功率大（150W）等优点。KAS Q0765的引脚功能和维修数据见表3。
