4. FSCQ1465维修资料

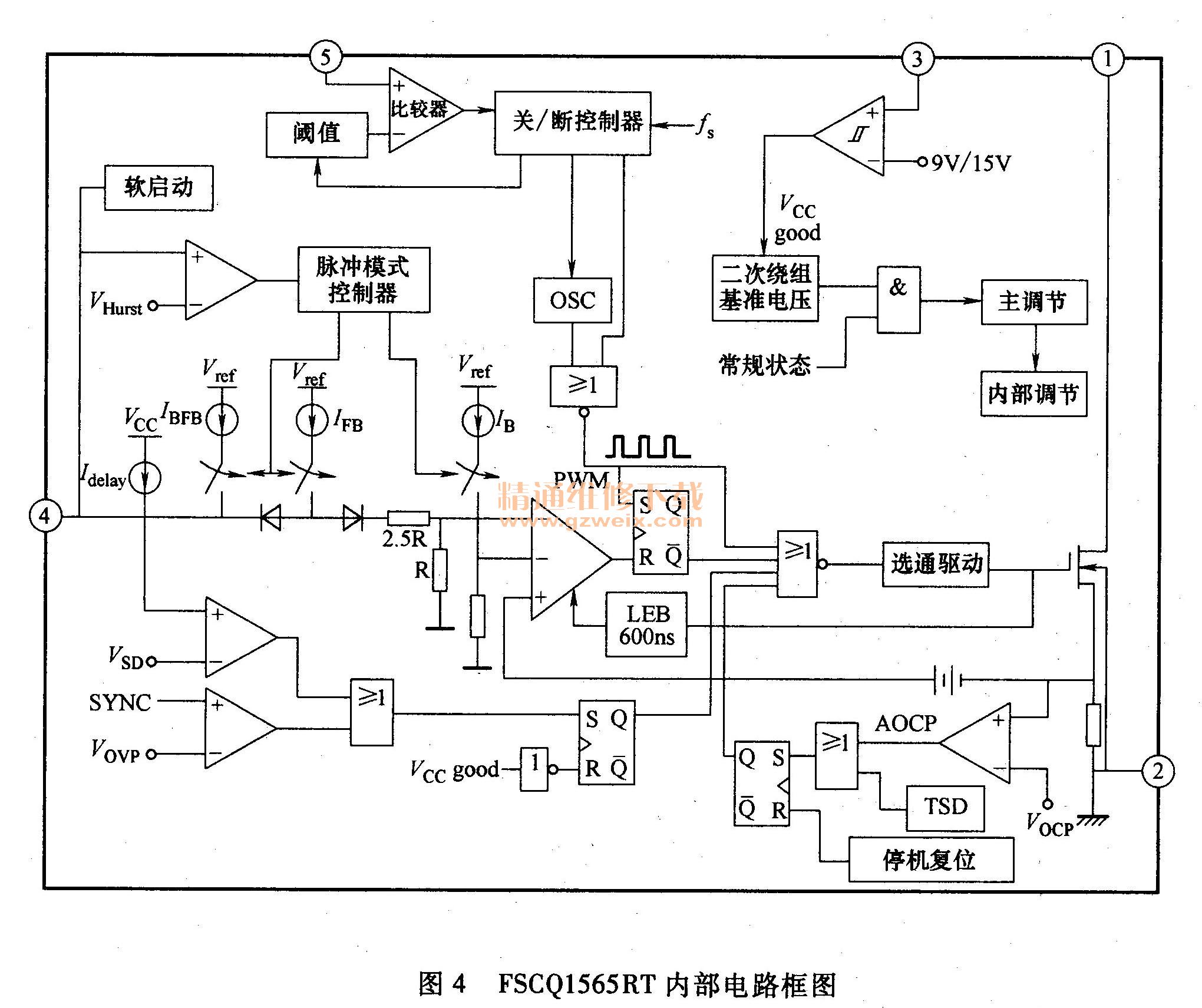

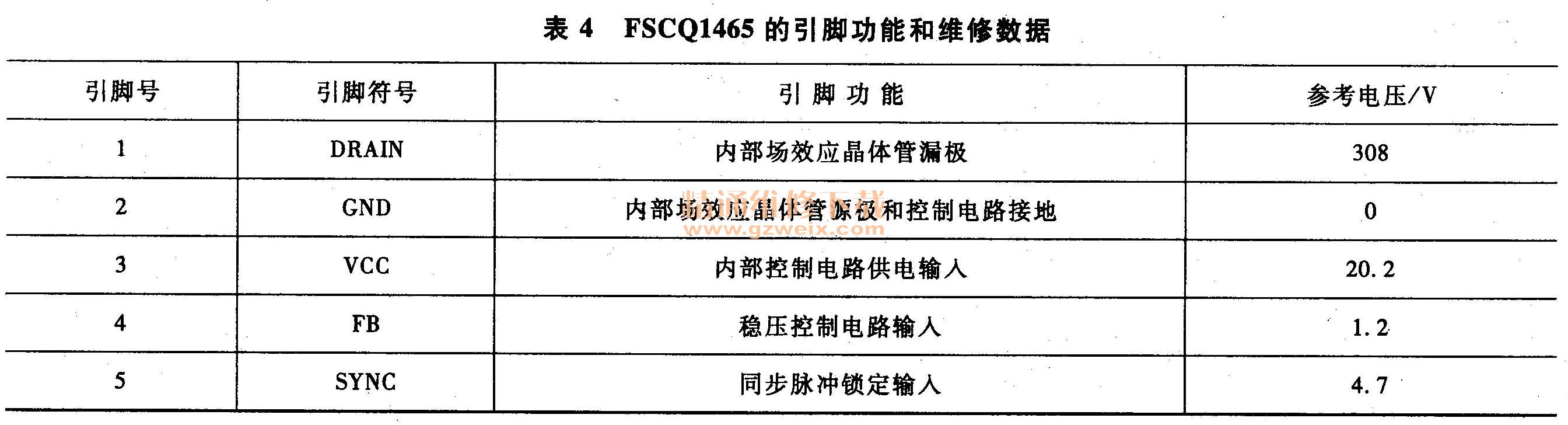

    FSC Q1465是仙童公司设计的开关电源厚膜电路，应用于海尔MST5 C26高清机心大屏幕彩电开关电源的一次侧中。FSC Q 1465与FSCQ1565 RT结构基本相同，后者的内部电路框图如图4所示，内含OSC振荡器、脉冲模式控制器、软启动、同步信号检测及其关断控制器、稳压误差放大电路、选通驱动电路和MOSFET开关管。FSCQ1465的设计最大输出功压为190V, 3脚是VCC供电输入端，也是内部过电压、欠电压保护检测端，4脚为稳压控制脚和过电流保护检测引脚。FSCQ 1465的引脚功能和维修数据见表4。

    5. STR- F6656维修资料

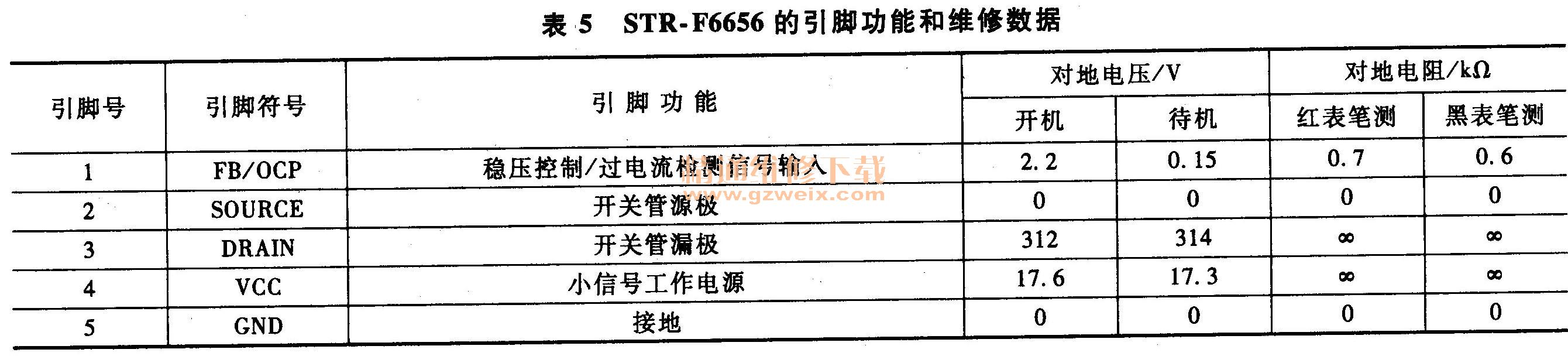

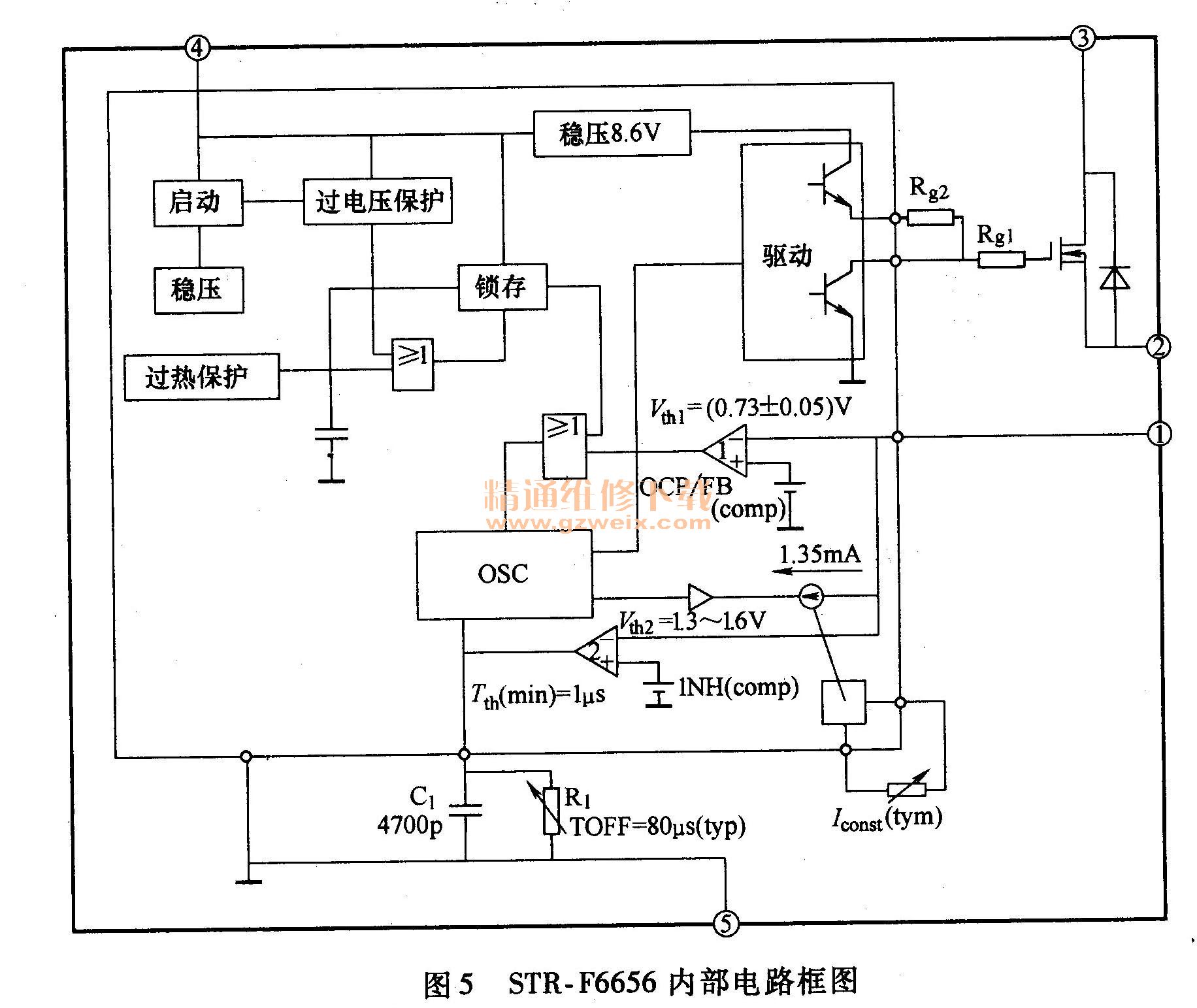

    STR-F6656是三肯公司生产的开关电源厚膜电路，应用于海尔PW1235/3D高清机心开关电源中，其内部电路框图如图5所示，由控制芯片和绝缘栅型大功率场效应晶体管两部分构成，其中控制芯片部分集成了启动电路、振荡器、锁存器、驱动电路等，具有过电压、过电流、过热保护功能。STR-F6656的引脚功能和维修参考数据见表5。

    6. KA3 S0880维修资料

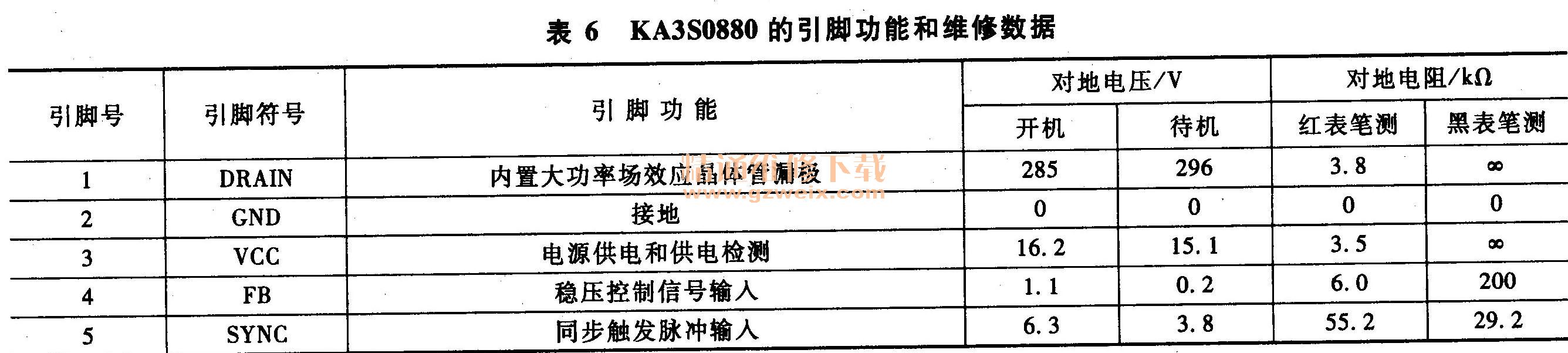

    KA3S0880是日本仙童公司生产的开关电源厚膜电路，应用于海尔MK14/833变频机心开关电源中。KA3 S0880内部电路框图如图6所示，内部含有大功率场效应晶体管和基准电压源、振荡器、精密误差放大器、比较放大器、缓冲放大器、逻辑电路及软启动电路，具有过电流、过热、过电压、欠电压等保护检测电路。该电源具有工作频率宽、效率高、工作稳定、外接元器件少、保护功能完善等特点。KA3 S0880的引脚功能和维修数据见表6。

    7. KA7630维修资料

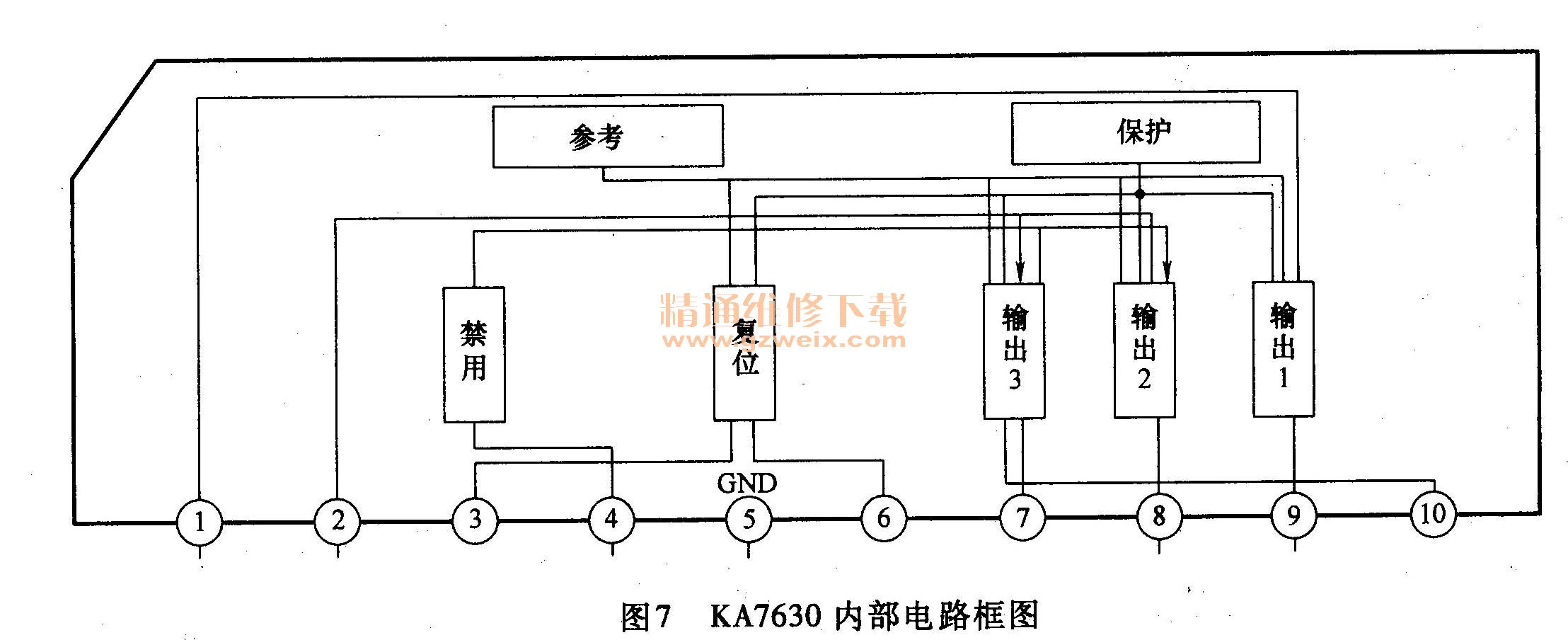

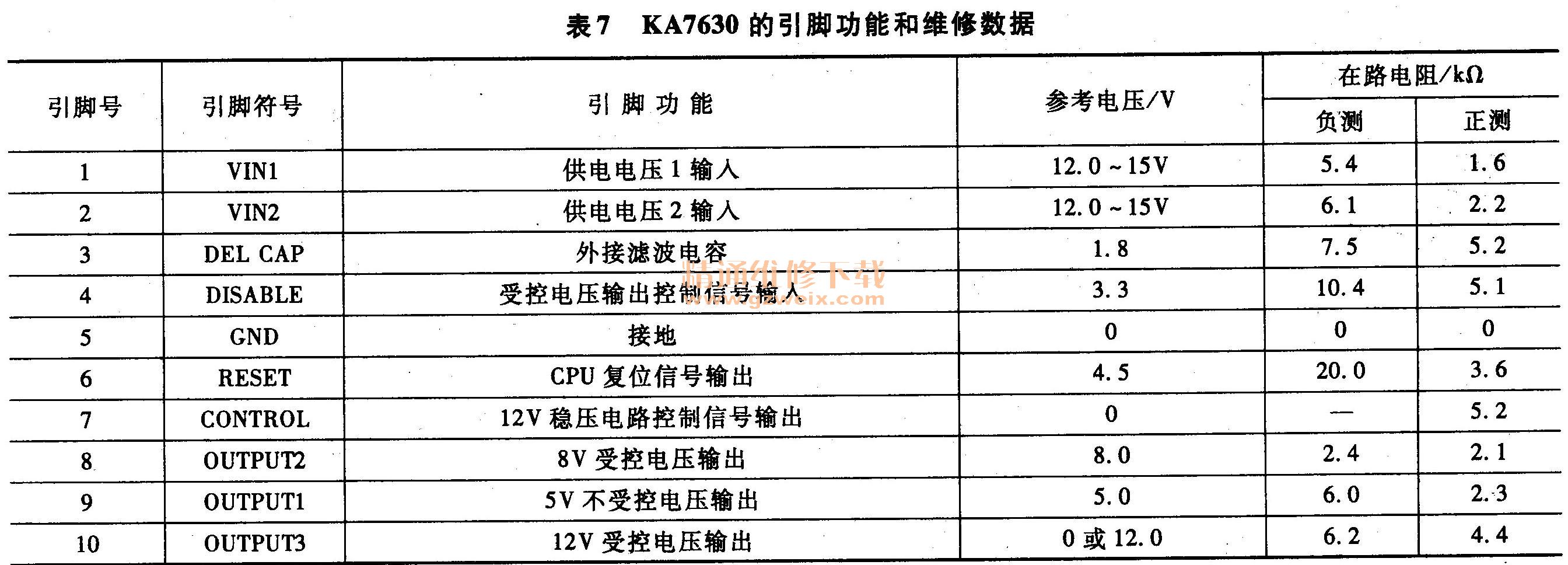

    KA7630是一种既能输出5. 1 V又能输出8V的双电源稳压电路，应用于海尔ST、华亚、MK14/883高清机心开关电源二次低压供电电路中。KA763。内部电路框图如图7所示，电路中配有复位功能，为微处理器和小信号处理电路提供工作电压，内部具有过热和过电流保护功能。KA7630的引脚功能和维修数据见表7。
