5. HIC1015维修资料

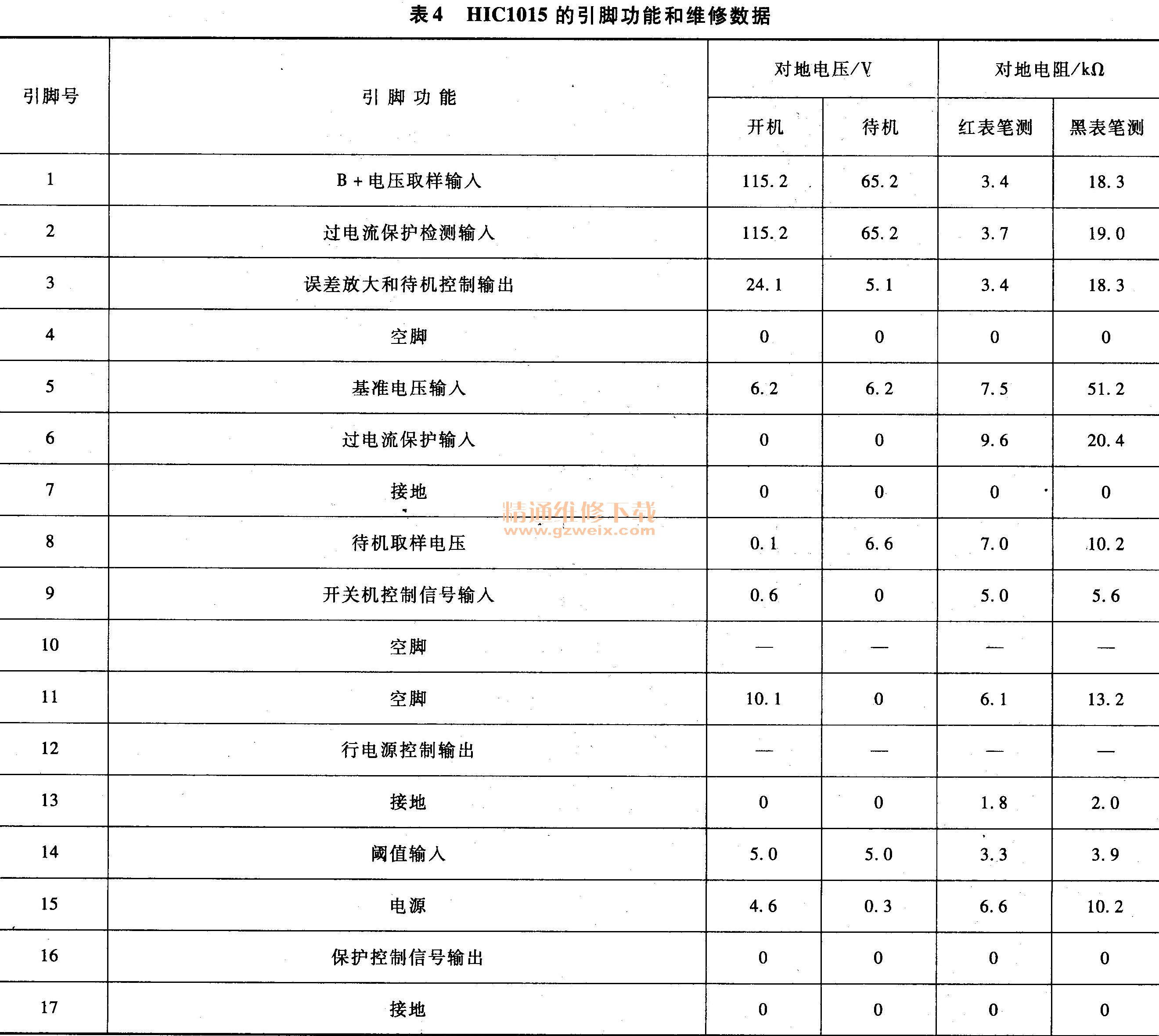

    HIC1015是新型混合式厚膜电路，应用于长虹DT-1, DT-6机芯开关电源中，其内部电路框图如图3所示，内含误差取样放大电路、待机控制电路、保护电路。HIC1015的引脚功能和维修数据见表4。




    6. STR-F6658B维修资料
    STR- F6658 B开关电源厚膜电路应用于长虹DT-6机芯背投彩电开关电源中，内部电路框图可参考图5，包括启动电路，振荡电路，闭锁电路，驱动电路，开关调整管以及过电流、过电压、过热保护电路等。STR- F6658 B的引脚功能和维修数据见表5。
