1. STR- F6656维修资料
STR- F6656开关电源厚膜电路应用于长虹CHD-1, CHD-2; CHD-3, CHD-5, CHD-7, DT-5机芯开关电源中，其内部电路框图如图1-5所示，该芯片已在第1章的维修资料中介绍过，不再赘述。STR-F6656的引脚功能和在长虹机芯中应用时的维修数据见表1-5。
2. STR- W6756维修资料

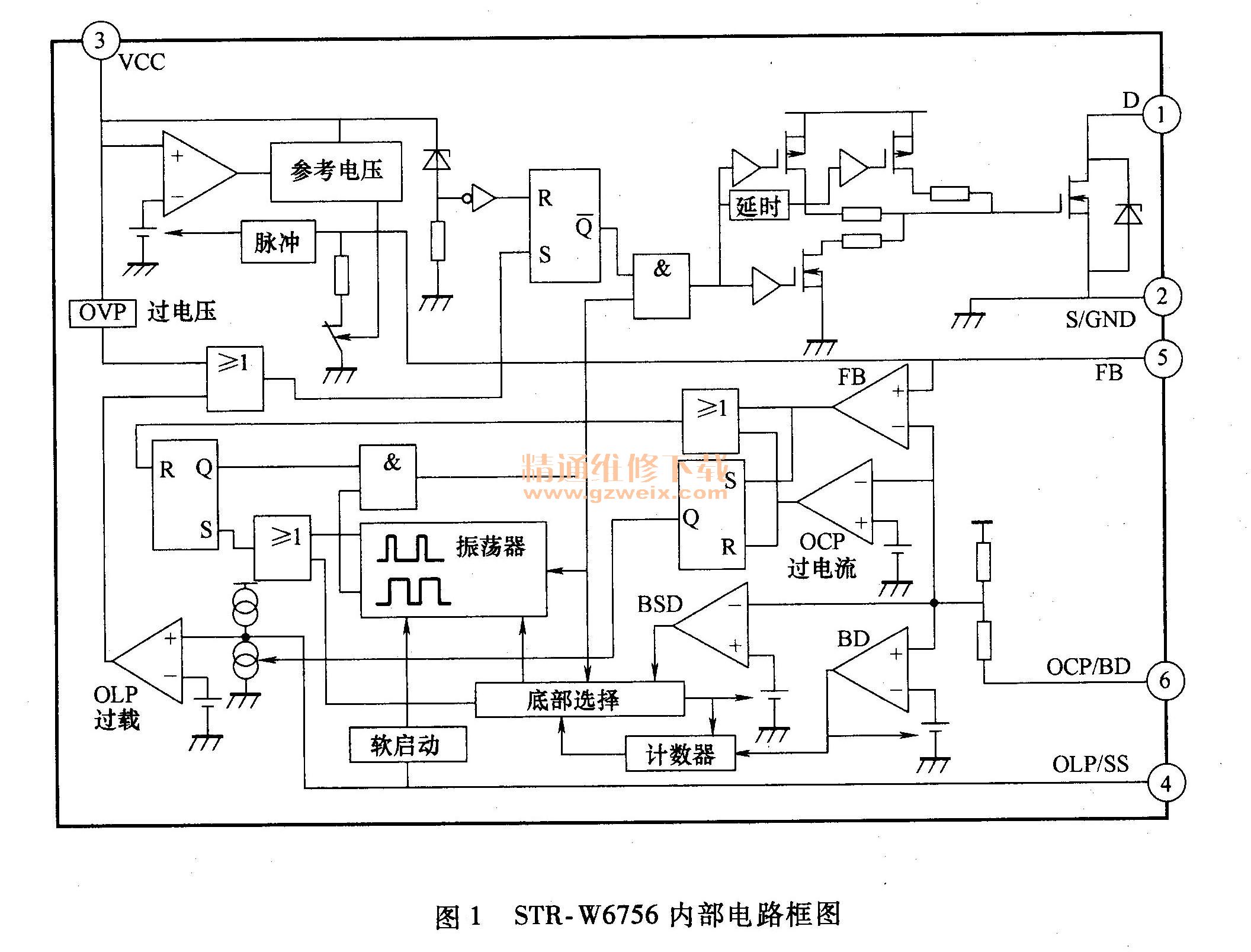

STR- W6756开关电源厚膜电路应用于长虹CHD-2B, CHD-6, CHD-10机芯开关电源中，其内部电路框图如图1所示，内含反馈型稳压控制电路和大功率场效应晶体管，在准共振工作方式的基础上增加了Bottom- shik功能，即电源在带较轻负载时（如待机状态），厚膜电路内部MOSFET开关管以间隙振荡方式工作，降低电源的功耗，从而提高电源效率。STR- W6756的启动电压为16.3～19. 9V，具有过电压、过电流、过载保护功能，并设有最大导通时间限制电路。STR-W6756的引脚功能和维修数据见表1所示。
3. FSCQ1265RT维修资料
FSC Q 1265 RT开关电源厚膜集成电路应用于长虹CHD-8机芯开关电源中，是一个内含SFET（超导场效应晶体管）的脉宽调整控制器，内部电路框图如图4所示（它与FSCQ1565RT属同一系列）。它集成了固定频率振荡器、低压锁止、门驱动优化、内部软启动、温度补偿、线圈电流补偿和过载、过电压、过电流、过热保护电路，与MOSFET脉宽调制器相比，它减少了整体成本、元器件数量少、尺寸小、重量轻，提高了效率和系统稳定性。FSCQ1265RT的启动电流为25 RA，工作电流为6mA，待机模式下消耗功率仅为1W。 FSCQ1265RT的引脚功能和维修数据见表2。
4. STR- S6709维修资料

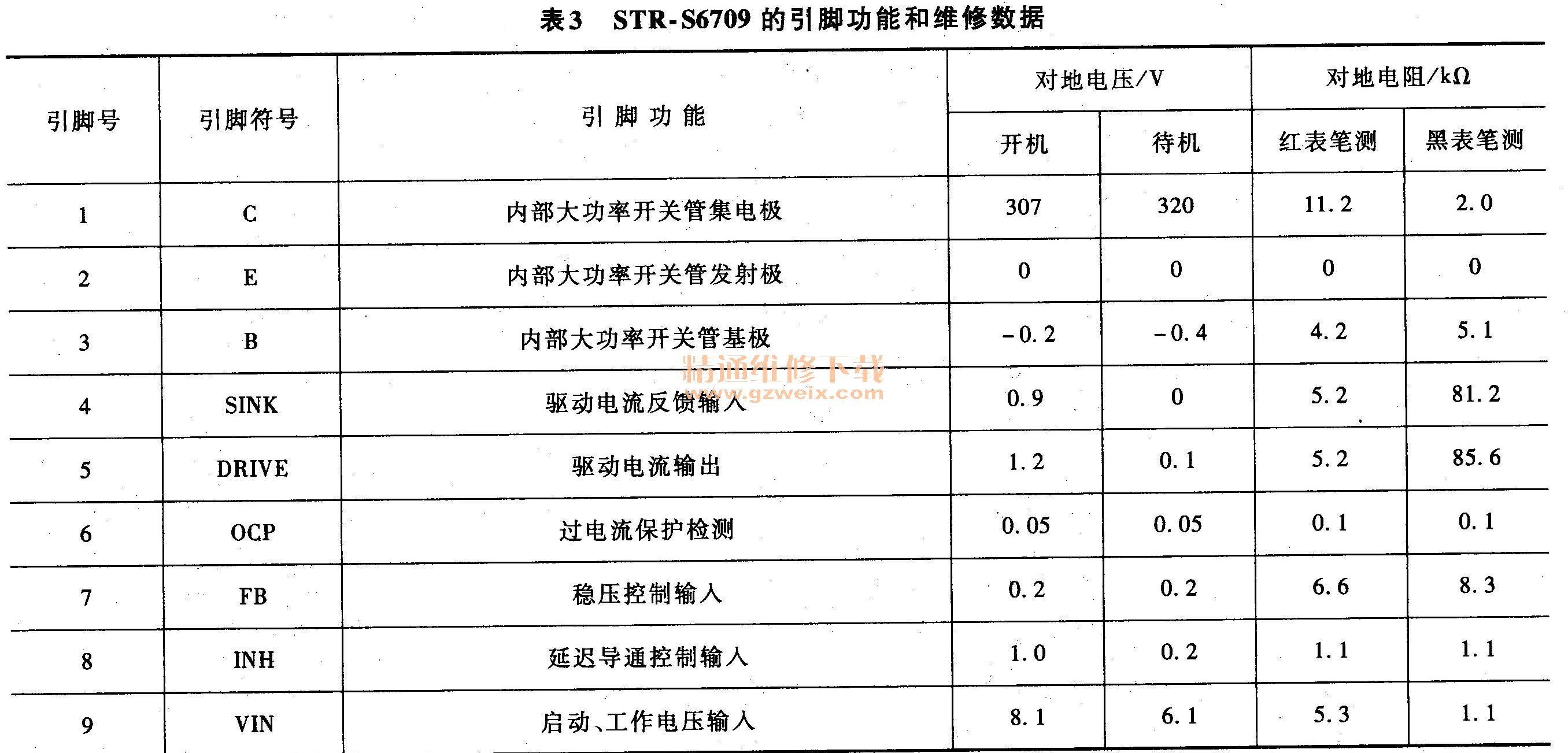

STR-S6709开关电源厚膜电路应用于长虹DT-1, DT-6机芯开关电源中，其内部电路框图如图2所示，包含大功率开关管、启动电路、振荡电路、驱动电路、闭锁电路、基准电路等开关电源基本电路，设有完善的过电流保护电路、过电压保护电路、过热保护电路。STR-S6709的引脚功能和维修数据见表3。
