飞利浦32AT2800液晶彩电开关电源电路中，UCC28051为有源功率因数校正芯片，FA5541N为开关电源控制芯片。

    1．UCC28051和FA5541N介绍
    （1）UCC28051介绍

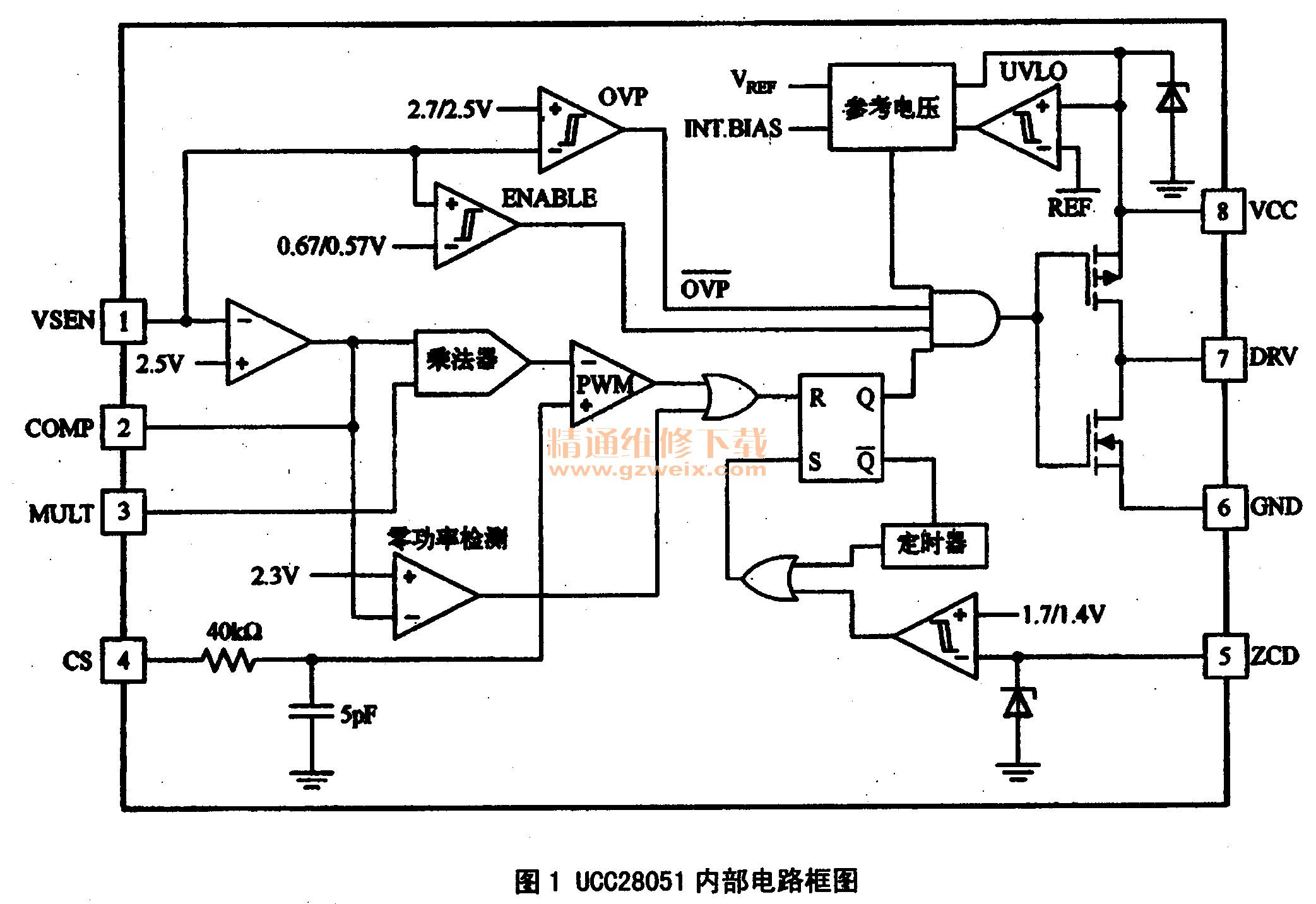

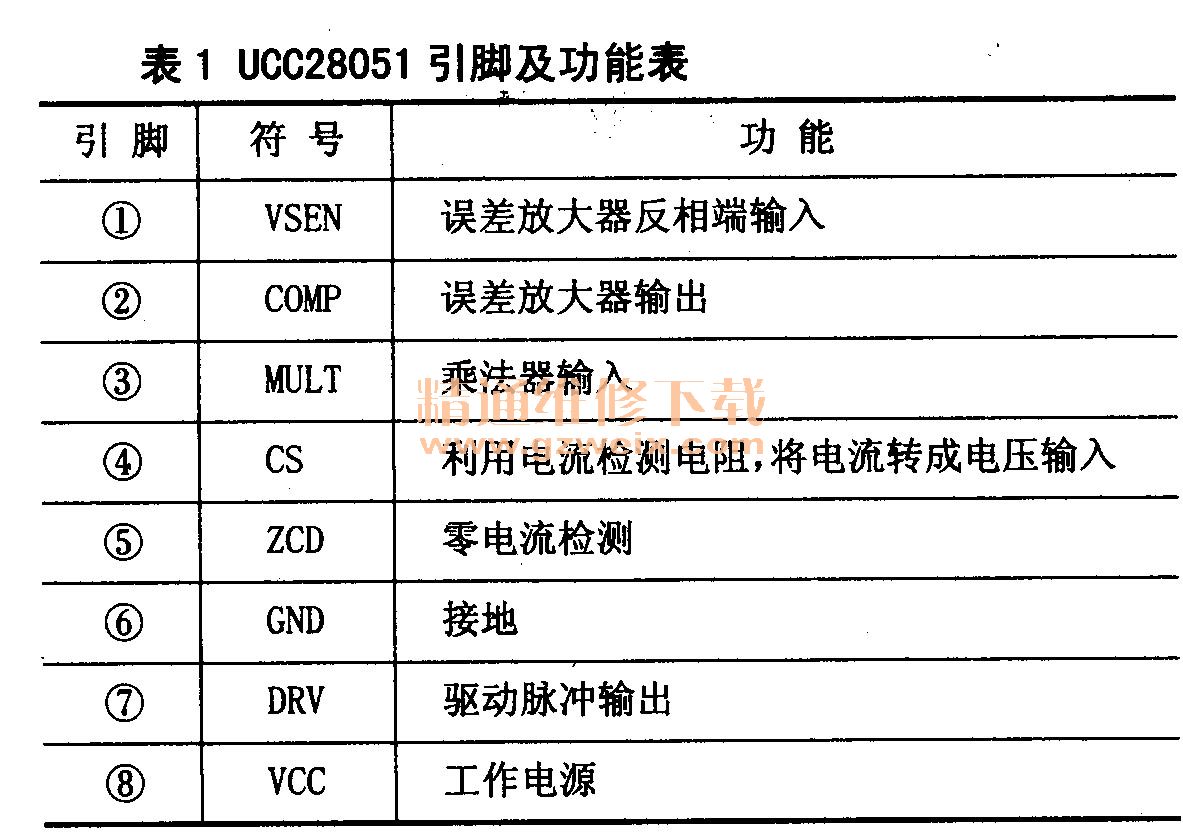

    UCC28051是一款应用于开关电源的功率因数校正电路，内含参考电压电路、RS触发器、驱动电路、过电压和欠电压保护电路等，可以直接驱动MOSFET开关管。UCC28051内部电路框图如图1所示，引脚功能见表1所示。

    （2） FA5541 N介绍

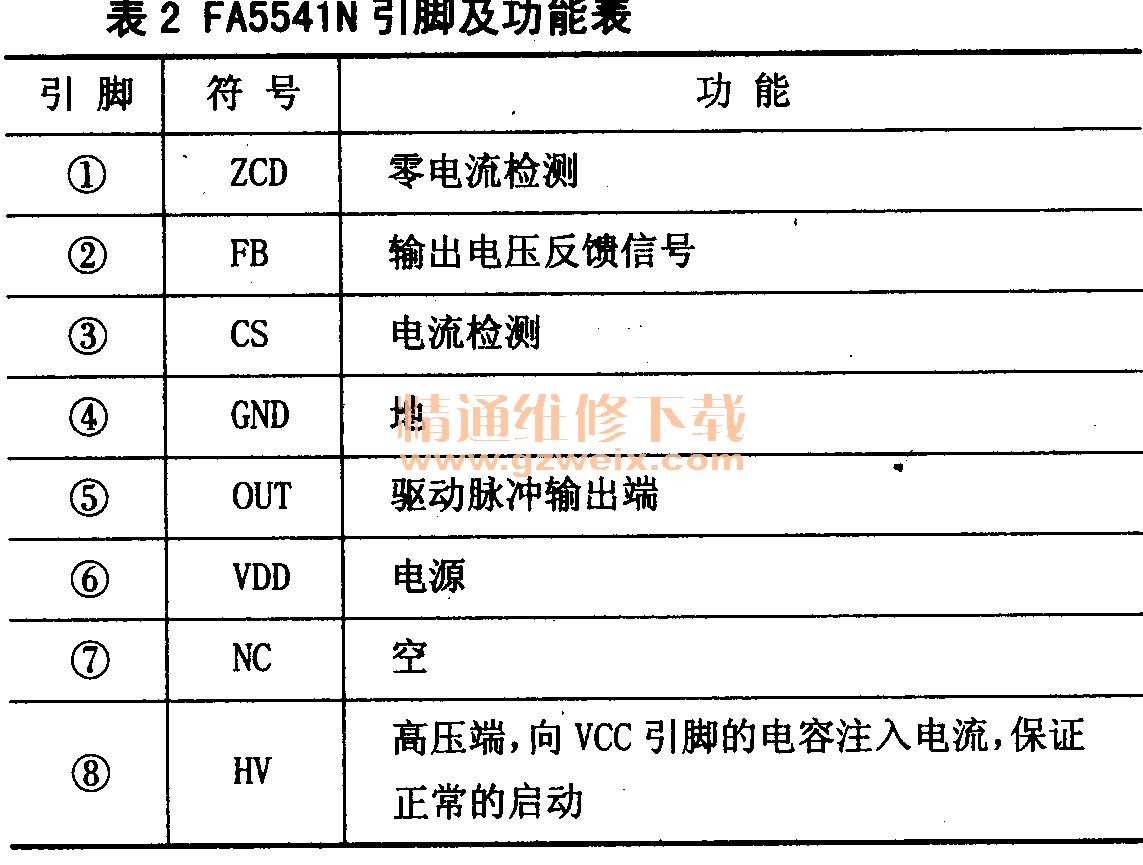

    FA5541N是一款准谐振电源控制芯片，内部采用了电流模式调制器，在电源负载空载的情况下具有最小的控制漏极开／关切换的驱动能力，其引脚功能见表2所示。

    2．整流、滤波电路
    接上市电后，220 V交流电压经F901,NR901,VAR901,R901,R902,R903,C908,L904,L905,L901,C909,FB900,FB901,C900,C901,L909,L910,FB903,FB904等组成的线路滤波器滤波、限流，滤除AC中的杂波和干扰，再经BD901,C905,C906整流、滤波后，形成一直流电压。由于滤波电路电容C905,C906储能较小，所以在负载较轻时，经整流、滤波后的电压为300 V左右；在负载较重时，经整流、滤波后的电压为230 V左右。电路中，VAR901为压敏电阻，即在电源电压高于250 V时，压敏电阻VAR901击穿短路，熔断器F901熔断，这样可避免电网电压波动造成开关电源损坏，从而保护后级电路。

    NR901为负温度系数的热敏电阻，其特点是在工作温度范围内电阻值随温度的升高而降低，即在冷态阻值较大，热态阻值则下降。这样，在开机瞬间，AC电压便受到NR901的限制，在14-60 s后，NR901升温相对稳定，其上的分压也逐步降至零点几伏，这样小的压降，可视在完成软启动功能后为短接状态，不会影响电源的正常工作。

    3．功率因数校正（PFC）电路
    功率因数校正（PFC）电路以IC920 （UCC28051）为核心构成，具体工作过程如下：

    UCC28051的⑧脚在得到供电电压后，开始工作，从⑦脚输出驱动脉冲，经R926,D926,R925加到场效应管Q901的栅极，驱动Q901工作在开关状态。当Q901导通时，由BD901整流后的电压经电感L903的“一次”绕组、Q901的D-S极、R920到地，形成回路；当Q901截止时，由BD901整流输出的电压经电感L903的一次绕组、D901,C907到地，对C907充电。同时，流过L903电流呈减小趋势，电感两端必然产生“左负右正”的感应电压，这一感应电压与BD901整流后的直流分量叠加，在滤波电容C907正端形成400 V左右的直流电压，不但提高了电源利用电网的效率，而且使得流过L903的电流波形和输入电压的波形趋于一致，从而达到提高功率因数的目的。

    当由于某种原因引起输出电压（C907正端电压）变化时，C907正端的电压经R910-R914分压后，送到UCC280051的①脚，经内部处理后，控制UCC28051的⑦脚脉冲占空比发生变化，进而控制场效应管Q901栅极驱动脉冲占空比变化，从而维持输出电压的稳定。在一定的输出功率下，输入电压降低，UCC28051的⑦脚输出的脉冲占空比变大；输入电压升高，UCC28051的⑦脚输出的脉冲占空比变小。

    4．启动与振荡电路
    当接通电源时，从C907正端输出的高压HV从IC950 （FA5541N）的⑧脚引入，芯片内部电流源向FA5541N的⑥脚外接电容C954充电，当电压⑧脚电压达到启动电压时，FA5541N内部电流源关断。

    FA5541N启动后，内部电路开始工作，并从⑤脚输出开关脉冲，经Q990缓冲后，加到大功率MOs开关管Q902的G极，使Q902工作在开关状态。

    开关电源启动后，开关变压器T901的⑦～⑧自馈绕组感应的脉冲电压，经D934整流、C954滤波后，产生直流电压，加到FA5541N的⑥脚，取代启动电路为FA5541N提供启动后的工作电压。

    5．稳压控制电路
    设某一时刻24 V输出电压升高，经R998,R996分压后，使误差放大器IC995 （TL431）的控制极R端电压升高，IC995的阴极K端电压下降，流过光耦合器IC990中发光二极管的电流增大，其发光强度增强，则光敏晶体管导通加强，使FA5541N的②脚电压下降，经FA5541N内部电路检测后，控制开关管Q902提前截止，使开关电源的输出电压下降到正常值：反之，当输出电压降低时，经上述稳压电路的负反馈作用，使开关管Q902导通时间变长，使输出电压上升到正常值。

    6．保护电路
    （D过电流保护电路
    FA5541N的③脚作为过电流检测端，当流经开关管Q905源极电阻R950两端的取样电压增大时，使加到FA5541N的③脚的电压增大，当③脚电压增大到闽值电压时，FA5541N关断⑤脚输出。

      （2）过电压保护电路
    开关变压器T901的自馈绕组输出的电压经R957加到FA5541N的①脚，当FA5541N的①脚内部检测电路检测到的电压超过额定数值时，FA5541N的⑤脚停止输出驱动脉冲，使Q902截止；当检测信号消除时，FA5541N的⑤脚再输出驱动信号，使Q902导通，继续工作。
