6. STR- G9656维修资料

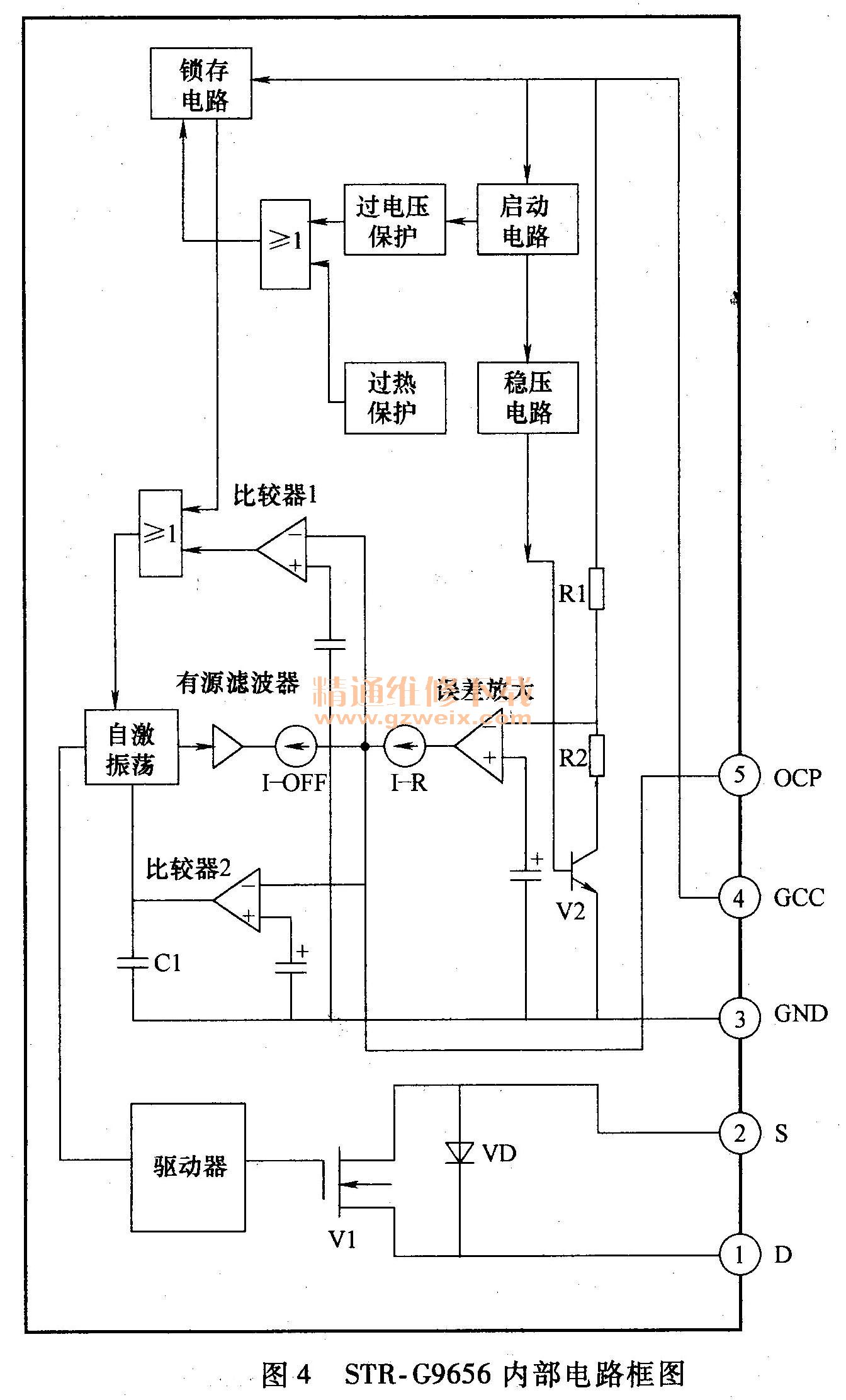

STR- G9656是日本三肯公司生产的具有零电压开关半波式变换器功能的新型电源厚膜电路，应用在TRIDENT高清机芯开关电源中。STR- G9656内部电路框图如图4所示，内含振荡器、误差放大器、驱动器、比较器、过电流保护电路、过电压保护电路和大功率MOs开关管。STR- G9656的引脚功能和维修数据见表7。

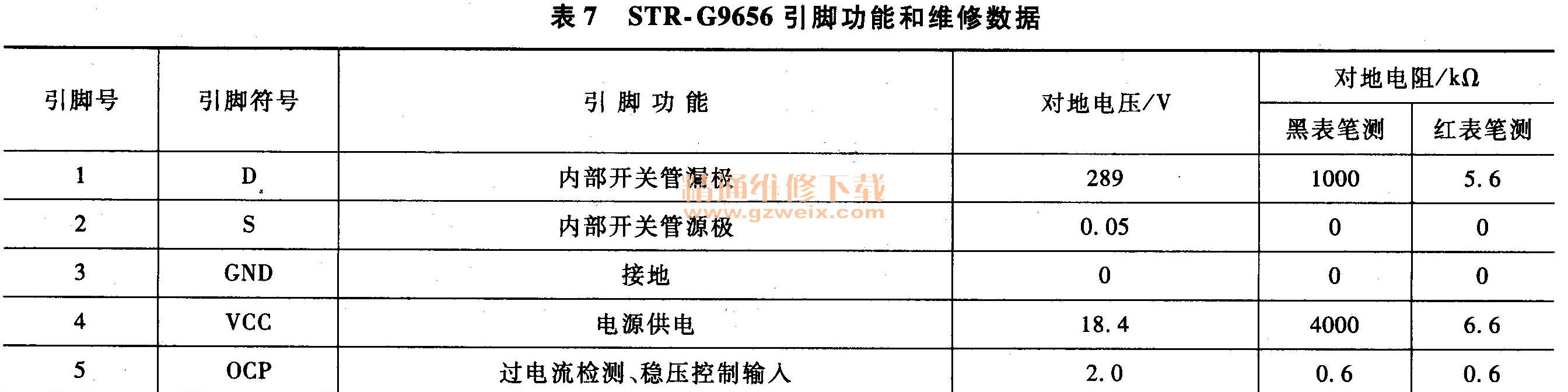

STR- G9656引脚功能和维修数据

7. KA7630维修资料
KA7630是一种既能输出5. 1V又能输出8V的双电源稳压电路，应用于ASIC, MST, GENESIS- I、GENESIS- II、 PHILIPS机芯开关电源中。该芯片在第1章中已介绍过，不再赘述。内部电路框图可参考图7。 KA7630引脚功能和用于海信机芯开关电源的维修数据见表8。

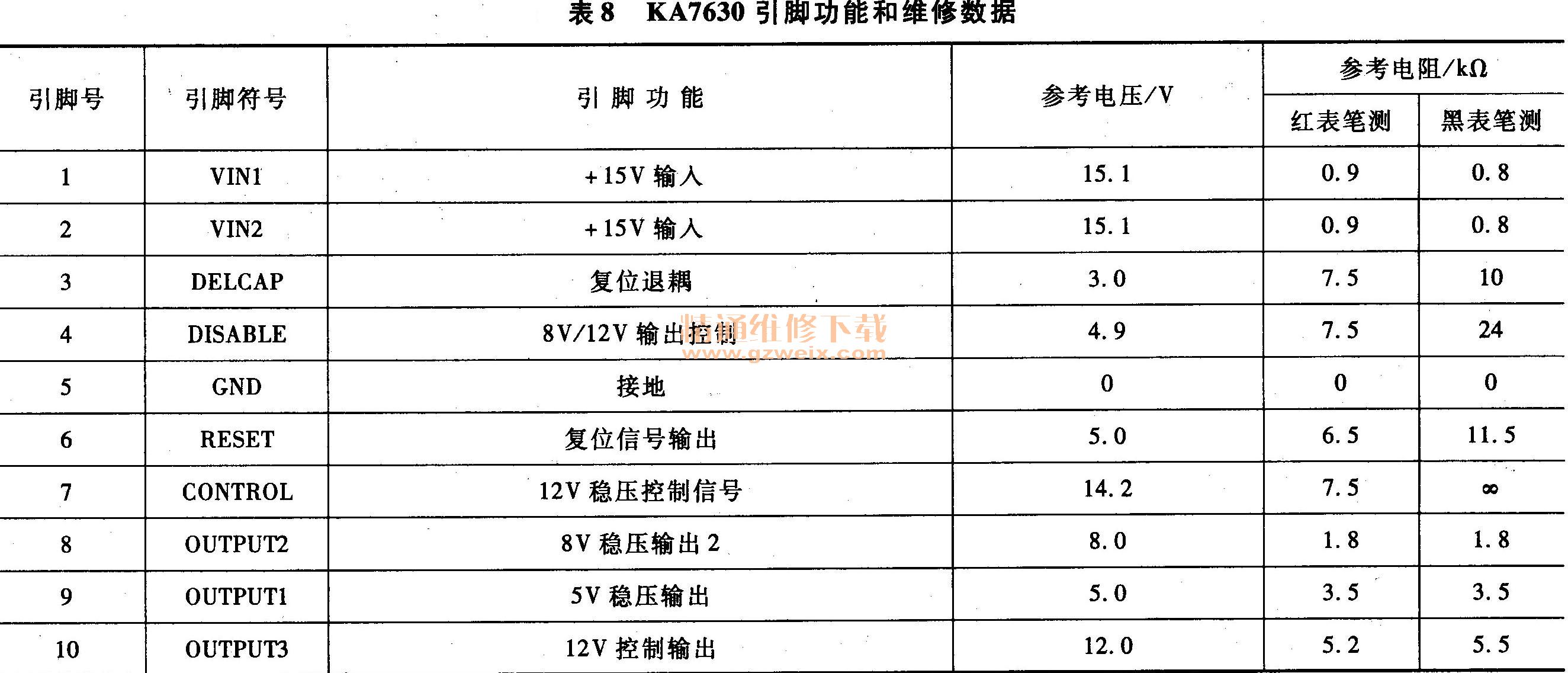

KA7630引脚功能和维修数据
