1. 5Q1265RF, KACQ1265维修资料

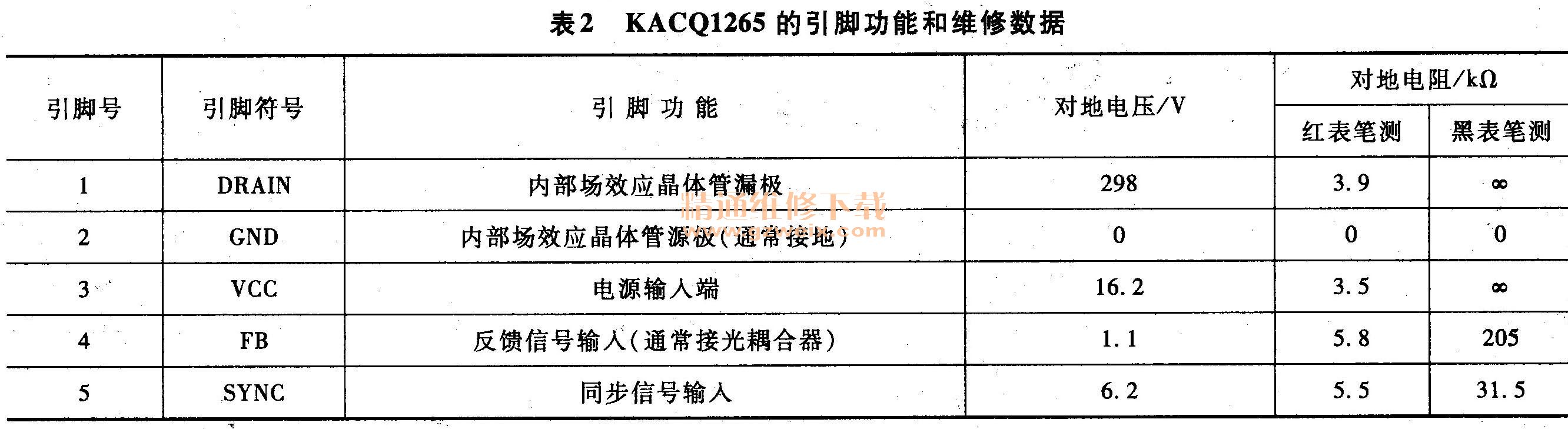

5Q1265RF, KACQ1265是新型电源模块，应用于海信ASIC, MST, GENESIS-I, GENESIS-11, PHILIPS,HY60高清机芯开关电源中。二者的引脚功能及内部电路框图均相同，集成了固定频率振荡器、低压锁止、LEB、门驱动优化、内部软启动、温度补偿、线圈电流补偿和过载、过电压、过电流、过热保护电路。5Q1265RF, KACQ1265的引脚功能和应用于上述机芯时的维修数据见表1、表2。
2. KA3 S0680 R维修资料

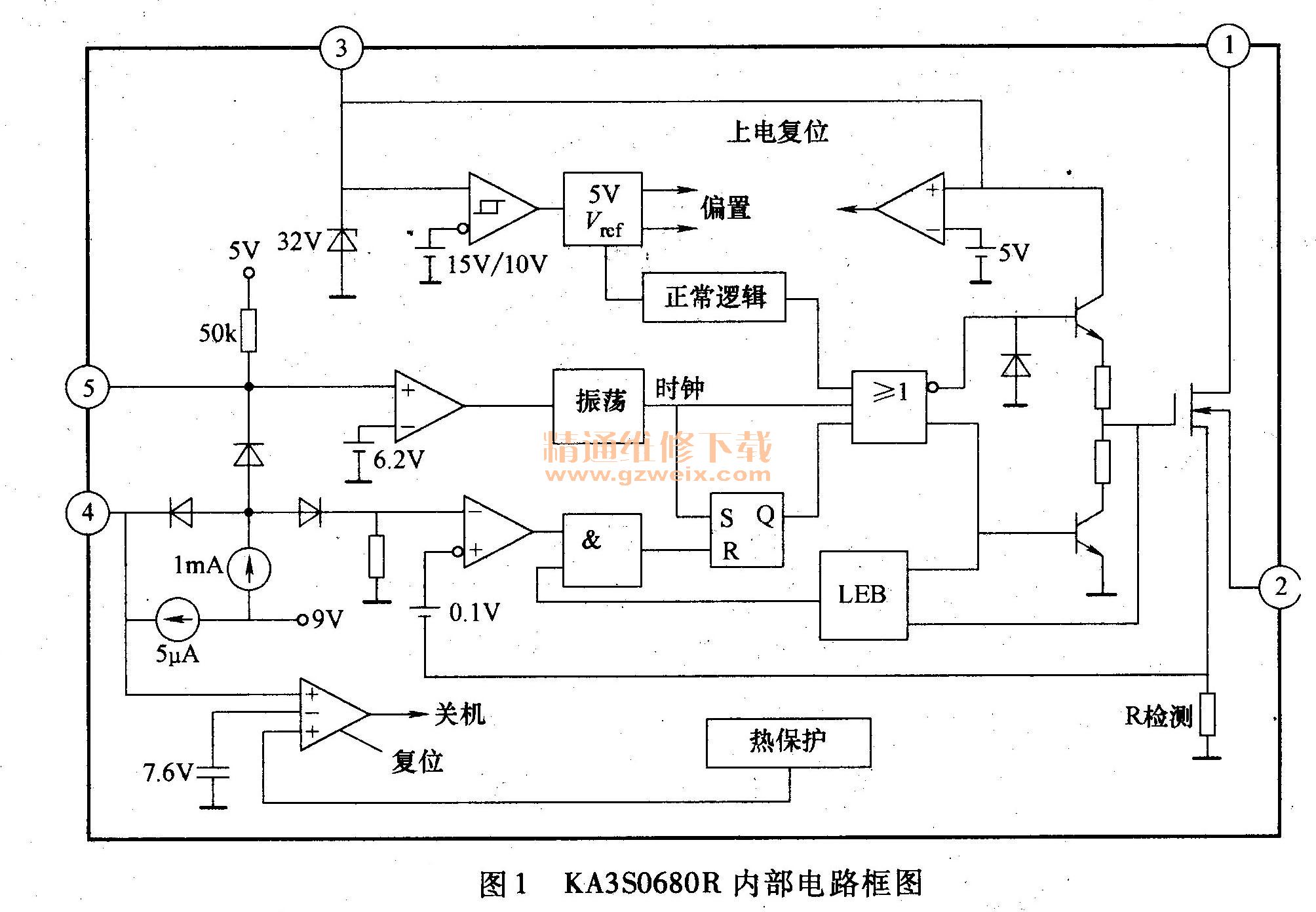

KA3S0680R是日本仙童公司生产的开关电源厚膜电路，应用于海信NDSP, PHILIPS倍频机芯开关电源中。KA3S0680R内部电路框图如图1所示，内部含有大功率场效应晶体管和基准电压源、振荡器、精密误差放大器、比较放大器、缓冲放大器、逻辑电路及软启动电路，具有过电流、过热、过电压、欠电压等保护检测电路。该电源具有工作频率宽、效率高、工作稳定、外接元器件少、保护功能完善等特点。KA3S0680R的引脚功能和维修数据见表3。
3. STR- F6656维修资料
STR-F6656开关电源厚膜电路应用于海信SIEMENS倍频机芯开关电源中，其内部电路框图如图1-5所示，由控制芯片和绝缘栅型大功率场效应晶体管两部分构成，其中控制芯片部分集成了基准电压发生器、触发器、振荡器、开关管激励等电路，具有过电压、过电流、过热保护功能。STR- F6656的引脚功能和维修数据见表4。
4. TNY253P维修资料
TNY253P是高效能低功率离线式开关电源厚膜电路，其内部电路框图如图2所示，集700V的MOSFET开关管，振荡、稳压、驱动电路，高压开关电流源，限流和热关断电路于一体，可独立完成电源开关振荡过程，同时其内部还设有过电流、过热、过电压保护电路等。该集成电路启动和工作能量由漏极电压提供，无需变压器偏置绕组及相关电路，AC265 V输入时，其空载功耗仅80mW；使用简单的开／关控制电路，无需回路补偿。TNY253 P常应用于待机电源电路，外围电路简单，维修时主要检查集成电路外围的限流电阻器和稳压控制光耦合器，个别机型还应检查外围电路和开关变压器。TNY253P的引脚功能和维修数据见表5。
5. TDA4605 - 3维修资料

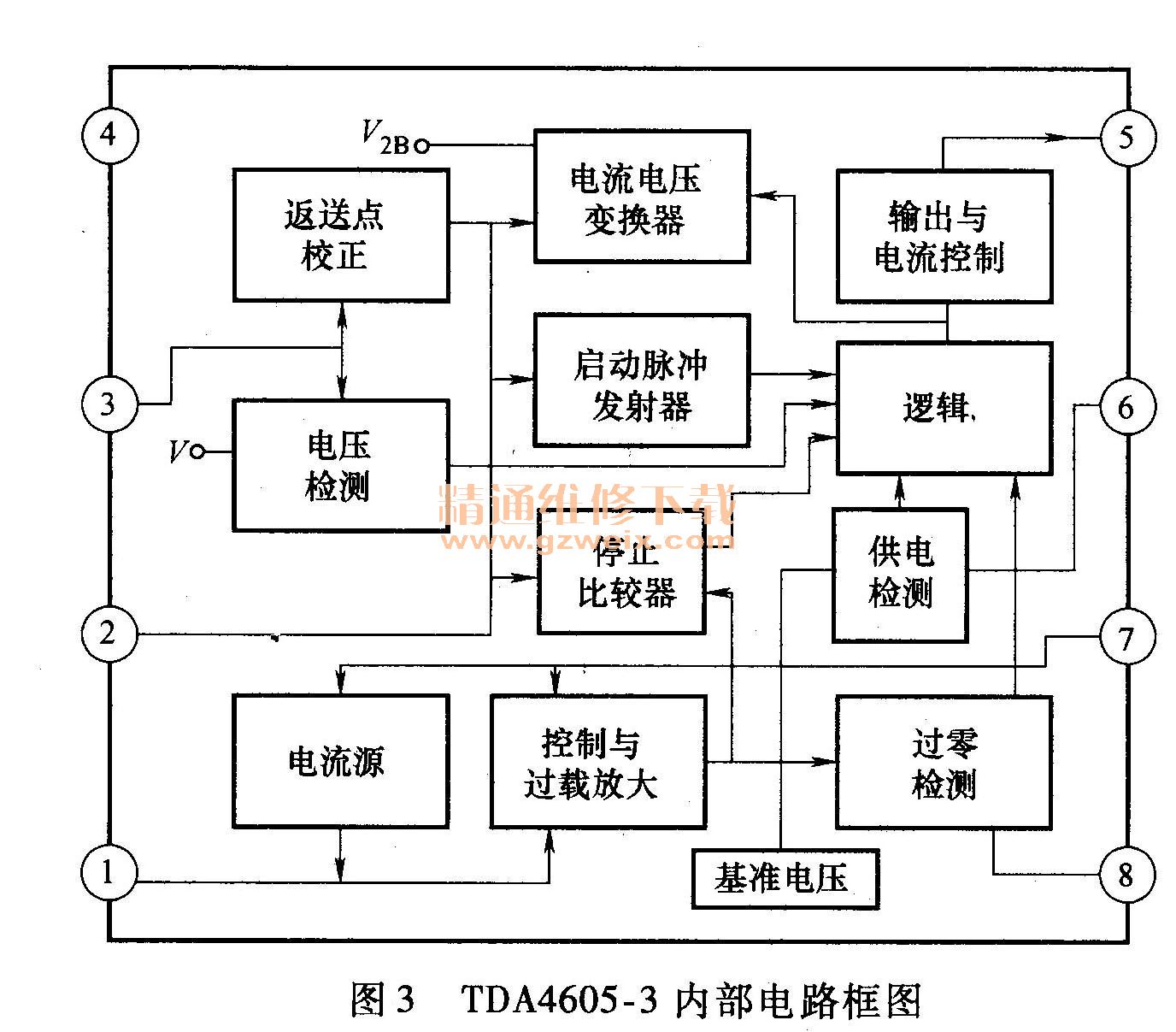

TDA4605-3是控制MOs大功率场效应晶体管的稳压控制电路，应用在TDR2918倍频彩电开关电源中。TD A4605 - 3内部电路框图如图3所示，内含启动脉冲发生器、比较器、逻辑控制电路、电流检测、驱动输出等电路，具有过电压、过电流、短路、过热保护功能。TDA4605-3的引脚功能和维修数据见表6。
