三、大型尺寸液晶屏的LED背光源驱动方案
大型尺寸液晶屏主要是指22英寸及其以上的液晶屏，主要用于液晶电视中。大型尺寸液晶屏要求更高的亮度，就需要使用更多更大功率的LED。对于驱动而言，一是必须保证给每条支路都能提供足够的驱动电流，二是尽量让各LED支路之间的电流能够匹配。

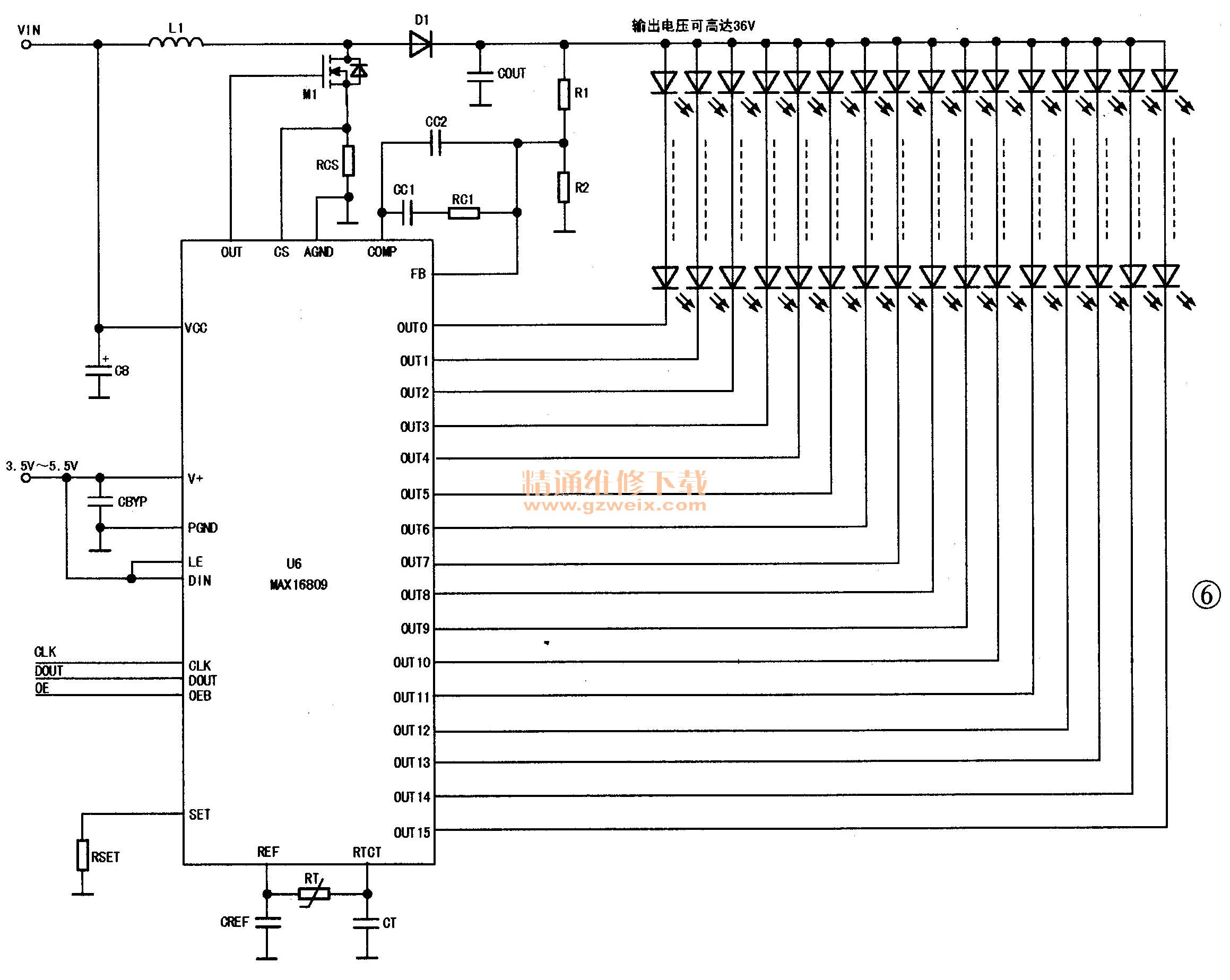

MAX16809， MAX16810的内部结构与MAX16807相近，但驱动的支路更多，可直接驱动16路LED灯串，每路电流可达55mA，每路的输出电压可达到36V，可直接驱动160只白光LED（或240只红色LED，或160只蓝色LED，或160只绿色LED），其典型应用电路如图6所示。
【提示】由于不同颜色LED内部材料不完全相同，所以普通小功率LED在额定电流相同时（一般为20mA），额定电压不完全相同：红色、黄色、橙色LED的额定电压约为2V，白光、蓝色、绿色LED额定电压约为3V。
近年来，随着大功率LED的出现以及生产成本的下降，在部分大屏幕液晶屏的LED背光源中，用350mA的大功率高亮度LED代替20mA的小功率高亮度的LED，由于单只LED的发光量大幅增加，则在保证整体亮度不变的前提下，LED的数量大幅减少，这样有利于提高系统的整体可靠性。

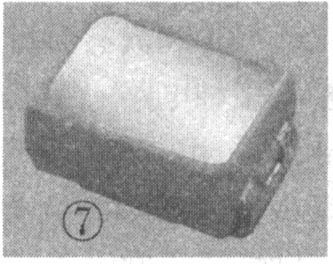

一款用于液晶彩电背光

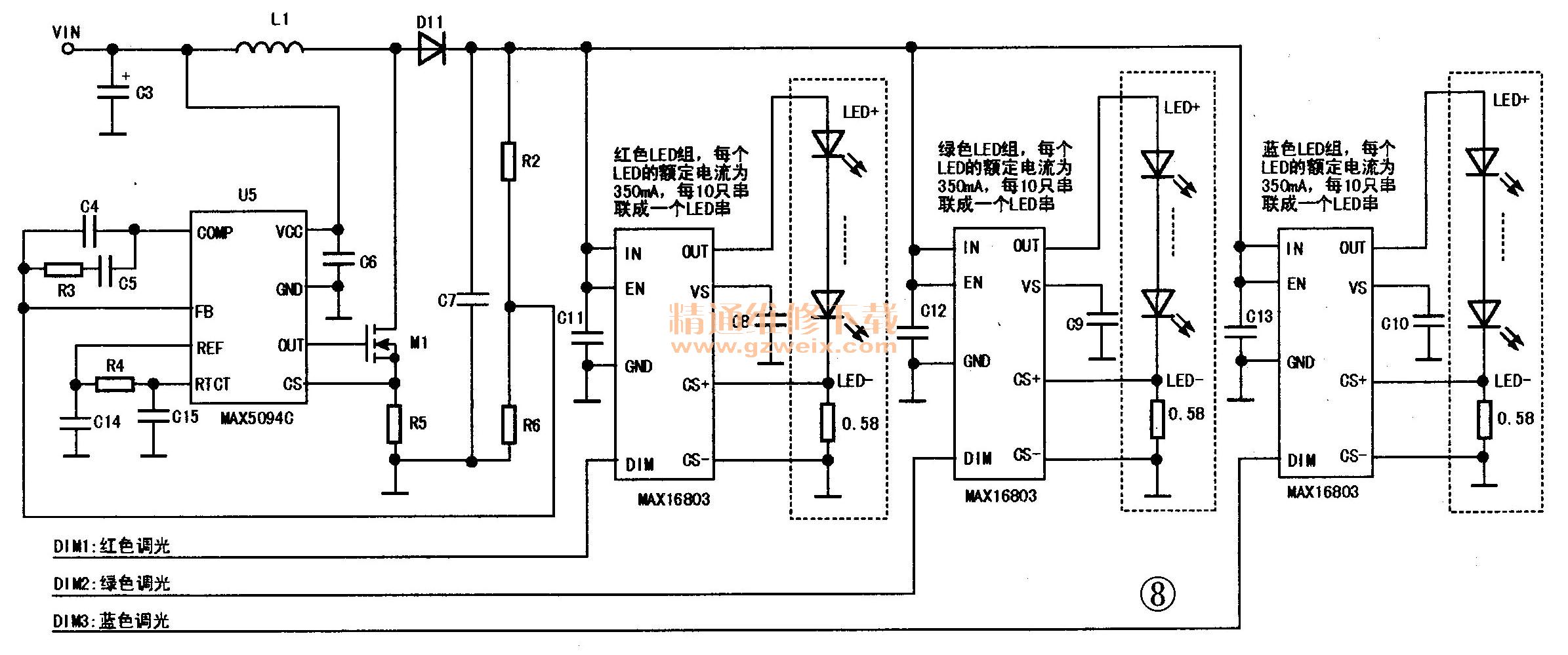

的350mA高亮度白光LED外形如图7所示，内部并联两只白光LED，其正向电压最小值为2.9V，最大值为3.5V。在具体实施中，可用大功率红、绿、蓝光LED组合代替350mA高亮度白光LED，其常见电路如图8所示，集成块MAX5094与功率管M1等元件组成升压电路，将输入电压升到40V，供给LED驱动电路。三块MAX16803分别驱动红、绿、蓝色的单颗功率为1W的大功率高亮度LED灯串，每个LED串可串联10只LED，并通过各自的PWM端进行数字调光，再将不同亮度的这三种基色进行混光，以得到白光。当然，若用此电路作LED显示电路，即可形成多种色彩的图案。
