二、逻辑板的关键测试点
    在实际维修中，因信号处理芯片难以买到，且不易更换，一般不对此部分电路作元件级维修，检测的重点主要是直流电压变换压电路和灰度电压形成电路，其关键测试点如下：
    1.供电电压VIN
    逻辑板的供电电压VIN（常称“上屏电压”）来自信号板，有＋3.3V、＋5V或＋12V之分，极少数逻辑板为＋18V（如V420H1 –L01型液晶屏）。只有该电压正常，逻辑板才可能正常工作。由于逻辑板的供电电压输入端通常与一只保险电阻相连，如图6所示，故该电压的测试点常选择在保险电阻一端。

    2. VGH、VGL、VDD、VDA电压
    VGH、 VGL、 VDD和VDA电压均由直流变换电路产生，在大多数逻辑板上均标注有相应的测试点。其中，VGH为TFT开启电压，其值通常在18V～27V之间；VGL为TFT关闭电压，其值为负值，通常在－6.5V～5V之间；VDD（有些板上标注为VCC）为数字电路的工作电压，既供给逻辑板上的信号处理电路，还供给屏内部电路，典型值为3.3V ；VDA（有些板上标注为VDDA、AVDD、VS等）一是供给灰度电压形成电路，作来基准电压；二是供给屏内部的行、列驱动电路，正常值在15V左右。
    实修时，若测得VGH、VGL、VDD、VDA电压中某一组电压偏低，则检查相应电压变换元件及后级负载；若四组电压均无输出，说明直流电压变换控制芯片未工作，这时可通过测量续流二流管两端压降来判断，正常时应有数十伏特的压降，例如：460HSC4LV3.5型逻辑板在正常工作时，D4、D5两端电压分别为66AV和0V；D8两端电压分别为15.2V和78.9V，如图7所示。

    提示：部分逻辑板除有上述电压外，还有VGOFFH、VGOFFL、VLOGIC等电压，其中，VGOFFL是TFT栅极关闭电压中蒯氏电平，由VGL经过一个电压转换电路得到；；VGOFFH是TFT栅极关闭电压中的高电平，用来消除TFT栅极储存电容对TFT开／关状态的影响；VLOGIC为逻辑板主芯片工作电压（上电后就有），通常为3.3V。

    3．灰度等级电压

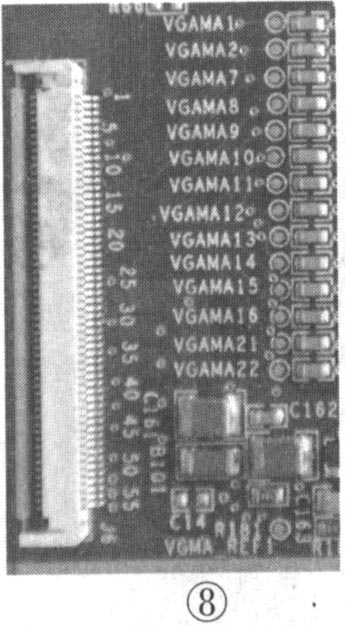

    正常工作时，灰度电压形成电路对VDA电压进行分压产生多组电压，送往液晶屏内部的行列驱动电路。这些电压常称为灰度等级电压，又称“伽马电压”，在板上的标注为VGAMA X 、GMAX或VGX等，如图8所示。

    正常工作时，这些灰度等级电压介于0V与VDA电压值之间，呈递增或递减变化，例如：图8所示逻辑板的灰度等级电压具体值见表1。很明显，该类电压呈递减规律变化。其中，VGAMA1的值为15.53V，略低于VDA（15.95V） ； VGAMA22的值为0.32V，已接近0V。

    实修时，若发现某一路灰度等级电压发生突变（不满足递增或递减规律），则对该路电压的分压元件进行检查；若所有灰度等级电压均不正常（故障现象多为图像呈负像或无层次），这时先检查伽马校正芯片的供电及外围元件，最后代换伽马校正芯片。
    另外，该部分电路还有一个关键测试点，即VCOM电压。该电压为伽马校正芯片内部D/A转换输出输出灰度等级基准电压，其值约为VDA值的一半。
    提示：在实际维修中，若测得VGH、VGL、VDD，VDA或灰度等级电压中某电压值不正常，且逻辑板与液晶屏的排线可断开的话，这时可先断开这些排线再上电检测，若电压恢复正常，则说明故障点在液晶屏内部；否则，故障点在逻辑板上。
