（1）启动过程
    通电后，300V电压通过电阻R819、R803加到U801的⑧脚，通过IC内部高压电流源给U801的⑤脚外接的C819充电，当C819两端电压达到8.7V时，IC内部电路开始工作。此时，300V（待机状态）或390V（开机状态）电压通过电阻R825、R801及副开关变压器T802的⑤-④绕组送到U801的⑦脚。

    U801的⑦脚内接高耐压MOSFET管的漏极。在U801内部电路的控制下，T802的⑤-④绕组中流过交变电流，则T802的副绕组和次级绕组均会产生感应电压。其中，①-②副绕组输出的感应电压经D814、C803整流滤波后输出约17V的电压（VC），一路经R816降压后送给U801的⑤脚，以取代启动电压，另一路通过由Q811及光耦U802等元件组成的VCC开／关控制电路后，供给PFC芯片和继电器。T802次级⑦-⑨绕组输出的感应电压经D809、C838、L805、C839整流滤波后输出3.3V电压（＋3.3VSB）。

   （2）稳压控制
      R853、R853A、R852、U807（2431A，基准电压为1.25V的三端精密稳压器）与光耦U804等元件组成稳压控制电路。当＋3.3V电压升高时，R853、R853A与R852分压所得的电压值升高，即U807的①脚（R极）电压升高，则U807的③脚（K极）电压下降，U804的①、②脚内部的发光二极管发光增强，U804的③、④脚内部的光敏三极管导通程度加深，即c、e极间等效电阻减小，U801的③脚电压下降，在内部电路的调控下，开关管的驱动脉冲占空比下降，则开关电源输出电压下降，从而达到稳压的目的。
    若3.3V电压下降，其稳压控制过程与上述相反。
      3.PFC电路

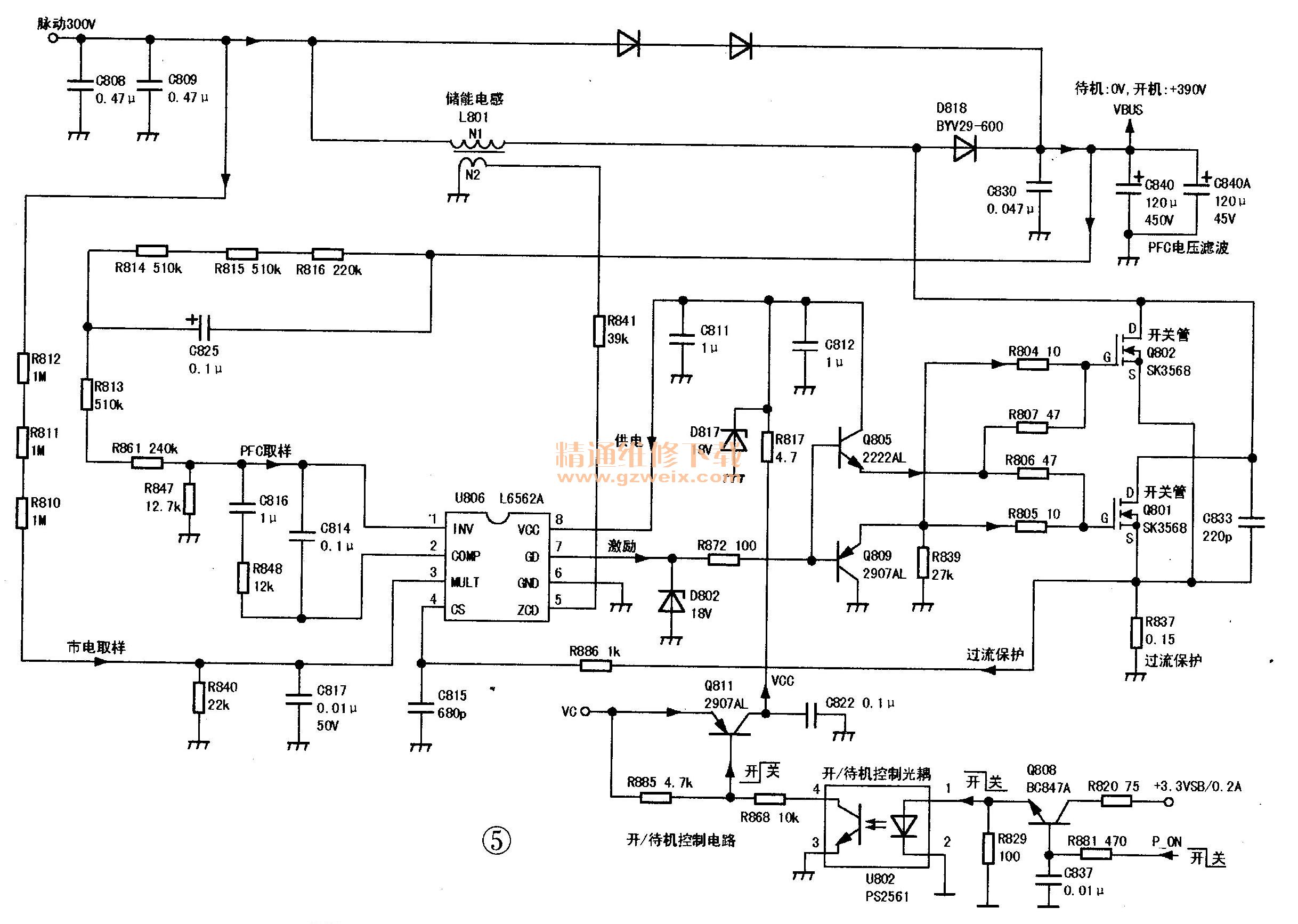

    该板PFC采用电流模式控制电路，其控制芯片为L6562A，如图5所示。

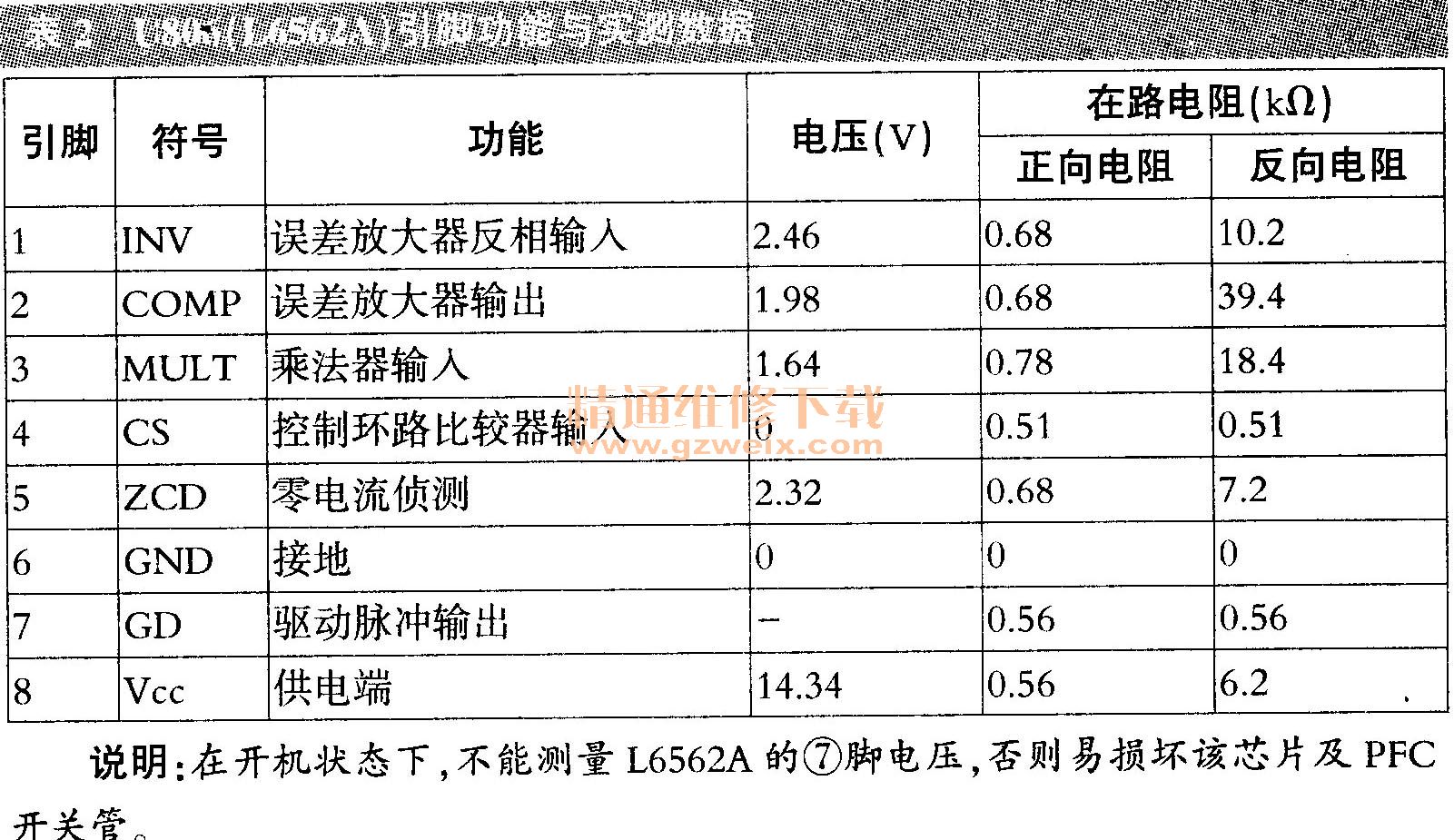

    L6562A具有以下特点：（1）乘法器内置THD（总谐波失真）优化电路，以减小过零失真，降低THD值；（2）启动电流低（典型值低于30μA），可降低芯片功耗；（3）内部参考电压在25℃时误差率在1％以内；（4）具有除能（Disable）功能，当误差放大器输入电压低于0.2V时，系统将关闭，以降低损耗；（5）精确可调的外部过压保护；（6）具有内部启动及零电流侦测（ZCD）功能；（7）在电流检测输入端内置领先的数字RC滤波器，过零频率附近的高频区域仍可工作，因此降低了总谐振失真；（8） 800mA的图腾级输出，可用于直接驱动Power MOSFET管，其引脚功能与实测数据见表2。

   （1）启动过程
    U806的供电时受P-ON信号控制，当P-ON信号为高电平（大于2V）时，Q808饱和导通，光耦U802的①、②脚内部的发光二极管导通，则③、④脚内部的光敏三极管也导通，Q811的b极电位下降，Q811导通，VC电压通过Q811的E、c极及R817供给U806的⑧脚，U806开始工作，⑦脚输出PFC驱动脉冲信号。
   （2）驱动控制
    当PFC的驱动信号为高电平时，Q805导通，Q809截止，Q802和Q801的G极均为高电平，G、S两极正向偏置，Q802和Q801导通，整流后的市电对L801充电，电能转化成磁能并储存在L801中。当PFC的驱动信号为低电平时，Q805截止，Q802、Q801的G极为低电平，GS两极反向偏置，Q802和Q801截止，L801中储存的磁能释放，经D818整流和C840 、C840A滤波后，输出电压VBUS约为390V。在此期间，Q809因基极的低电压而导通，原储存在Q802、Q801的G、S极间电容中的电荷，分别通过R804、R805及Q809的e、c极泄放到地，为Q802、Q801的下一次导通作准备。

4．主开关电源电路

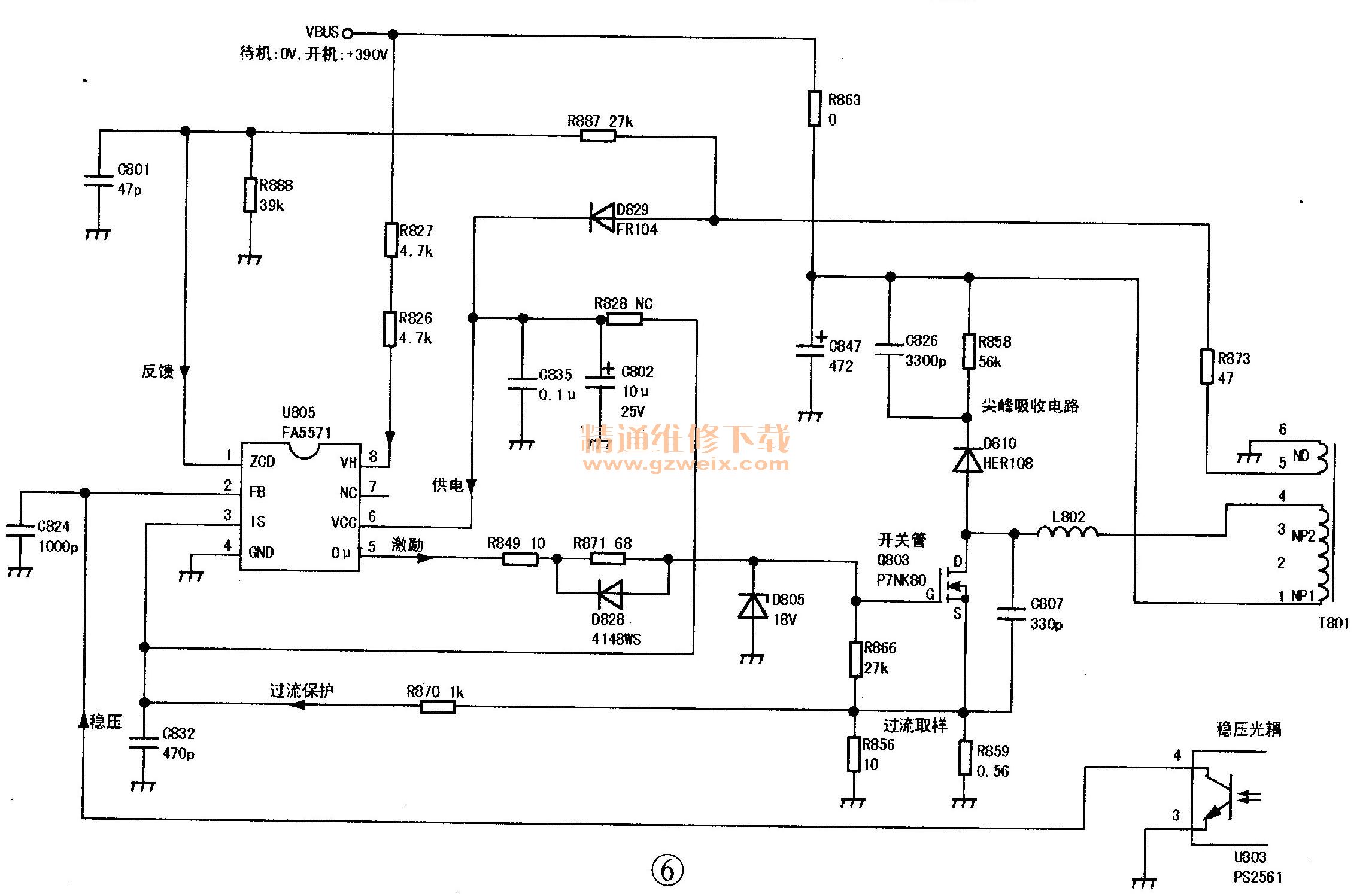

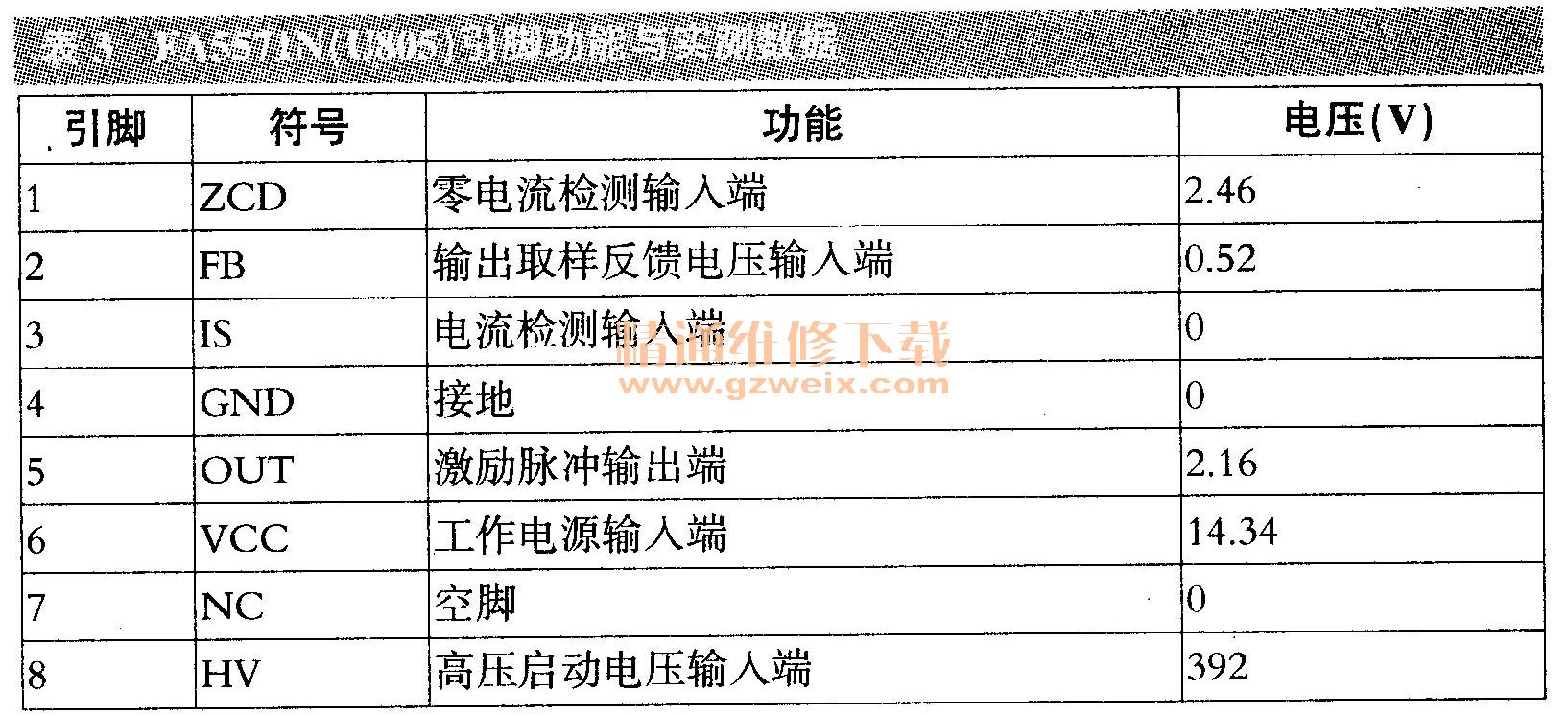

    该板的主开关电源采用准谐振开关电路，如图6所示。FA5571 N是一款电源驱动控制电路，内含振荡、取样稳压、电流检测和激励输出电路，其引脚功能与实测数据见表3所示。

   （1）启动过程
    PFC输出的380V电路加到U805的⑧脚，通过U805内部电路给⑥脚外接电容C802充电，当⑥脚电压达到9V时，IC启动，从⑤脚输出脉冲信号，使Q803工作在开关状态。

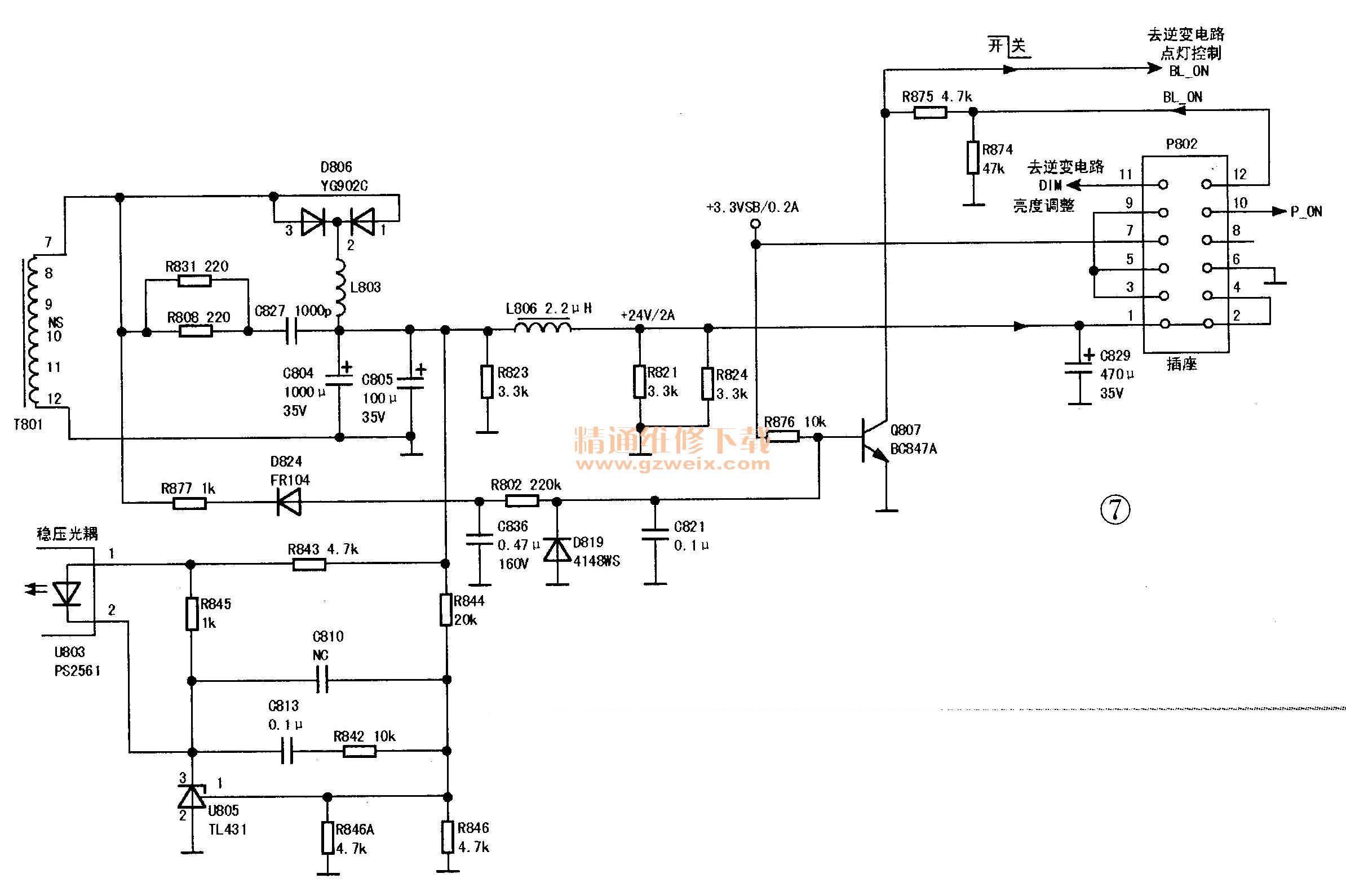

    T801⑤-⑥绕组输出电压经D829、C802整流滤波后，供给U805作为正常工作时的维持电压。次级绕组输出电压经D806，C804，C805整流滤波后输出24V电压，如图7所示。

   （2）稳压控制
    控制U805的⑤脚输出脉冲占空比，就可控制Q803在一个周期内的导通时间，即控制VBUS电压在T801的①-③绕组中储能多少，从而达到控制T801副绕组和次级绕组感应电压的目的。
    R844、R846、R876A、U808（基准电压为2.5V的三端精密稳压器）与光耦U803等元件组成稳压控制电路，当24V电压升高时，R844与R846A、R846分压所得的电压值升高，即U808的①脚（R极）电压升高，则U808的③脚（K极）电压下降，U803的①、②脚内部的发光二极管发光增强，U803的③、④脚内部的光敏三极管导通程度加深，即C、e极间等效电阻减小，U805的②脚电压下降，在内部电路的调控下，U805的输出开关管的驱动脉冲占空比下降，则开关电源输出电压下降，从而达到稳压的目的。
    若24V电压下降，其稳压控制近程与上述相反。
