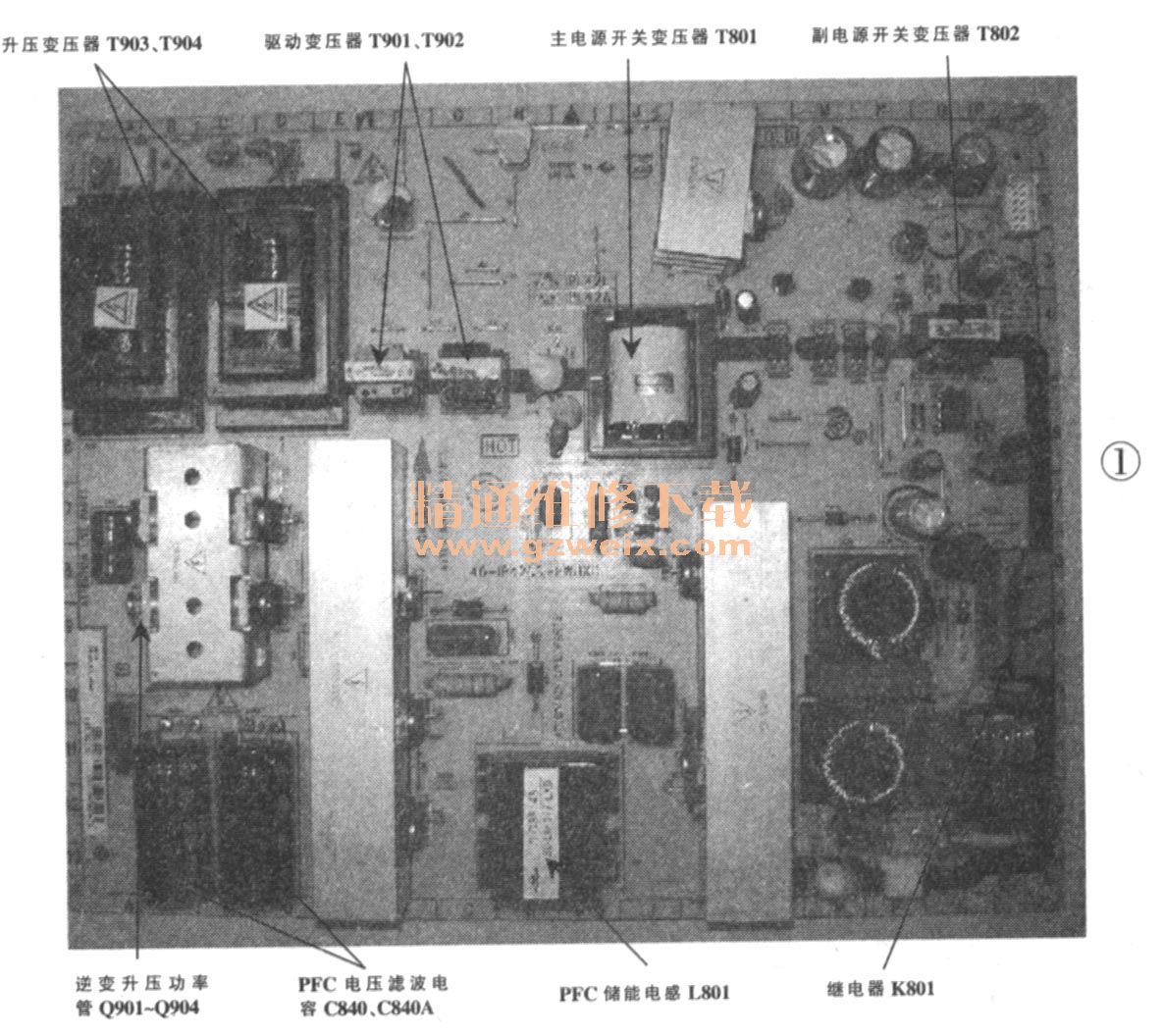

IPL42A/L型电源高压二合一板（常简称为二合一板或IP板）主要用于TCL部分液晶彩电中，其实物如图1所示，适用于L42E77H、L42E9F、L42F19BD、L42P10FBE、L42S9FE、L42X9D、L42X9F等机型。

    IPL42A型二合一板配42英寸AUO（友达）液晶屏。该屏采用18支EEFL直灯管并联，屏的典型工作电流为135mA，屏单端电压为AC950V，工作频率为45kHz；点灯电压为AC1225V（OQC），点灯时间1 s～2s。

    IPL42L型二合一板配42英寸LG液晶屏。该屏采用16支CCFL直灯管，通过均流电容（15pF）后并联，屏典型工作电流为135mA，屏单端电压为AC 1500V，工作频率为58kHz；点灯电压为AC 1300V（0℃），点灯时间1 s-2s。

    一、电路组成与工作时序

    IPL42A/L型二合一板主要由抗干扰电路（EMI）、桥式整流电路、滤波电路、PFC（功率因数校正）电路、副开关电源（又称待机电源）、主开关电源电路及背光电路等组成，其组成框图如图2所示。

    PFC校正电路以集成电路L6562A（U806）为核心组成，将＋300V直流电升到＋390V，为主开关电源和逆变器功率输出电路供电；副开关电源以集成电路FSQ510（U801）为核心组成，产生＋3.3V/0.2A电压，为主板控制系统供电；主开关电源以集成电路FA5571 N（U805）为核心组成，产生＋24V/2A电压，为主板和逆变器推动电路供电；背光电路以OZ9926A（U901）为核心组成，为背光灯管提供高压交流脉冲电压。
    接通AC220V电压后，待机电源工作，输出3.3V电压，供给主板上的开／待机控制器（standbyMCU），整机处于等待操作状态。二次开机后，插座P802中的P _ON端为高电压（3.3V），在二合一板上开／待机控制电路的作用下，继电器K801吸合，并且U806得电工作，FPC电路输出约390V的直流电压，主电源开始工作，输出24V电压；同时，插座P802中的BL-ON端为高电平，IC901工作，逆变电路输出高压点亮灯管。

    值得一提的是，该板若24V电压空载或负载较轻，背光驱动电路不工作。另外，在正常工作时，插座P802中的DIM端应设置为PWM调光状态。如果DIM端为低电平或者悬空，则灯管亮度很暗。

    二、单元电路分析
    1.输入滤波电路
    该板输入滤波电路如图3所示，L809、L808、L804为共模电感，C828 、 C823为X电容，用来抑制差模干扰，C845、C843用来抑制共模干扰。

    待机时，市电经D808、D815半波整流，L807、 C806滤波后得到约295V的脉动直流电，为副开关电源供电；二次开机后，继电器吸合，市电经桥堆D804整流，C808、C809滤波得到约300V的直流电，供给PFC电路。PFC电路工作后，输出390V直流电压，一路通过D816给副开关电源电路供电，以取代待机时的D808、D815半波整流供电。

    2．副开关电源电路
    该板的副开关电源采用反激式单路稳压电路，如图4所示。FSQ510内置700V的高反压MOSFET管、脉宽调控电路和软启动电路，具有过载、过热保护及欠压锁定（UVLO）功能，输出功率约9W，其引脚功能与实测数据见表1。
