例11：不开机，机内有继电器不停地吸合与断开的声音。
    分析检修：测得待机输出电压3.3V，正常。继电器不停地吸合与断开，说明主开关电源无24V电压输出，主板不能正常工作。断电检测PFC和主开关电源电路，发现主电源开关管Q803短路，其他未见异常。更换Q803后，主电源仍无24V电压输出，测得U805的⑧脚启动电压正常，但⑥脚电压却为0V，怀疑U805损坏，代换U805后故障排除。相关电路参见图18。

    例12：指示灯亮，不开机。
    分析检修：因指示灯亮，说明副开关电源电路基本无问题。强制开机后，测得PFC电压为正常的395V，但主开关电源没有24V电压输出。测得U805多脚电压均明显异常，断电后测量该IC各脚对地阻值，发现其正反阻值均为数十欧姆，判断该IC已损坏。
    根据经验，PWM控制IC损坏易连带损坏其外围元件，于是对U805外接元件进行检查，发现⑤脚（激励脉冲输出端）外接电阻R849的阻值已由10Ω增至150Ω，其他外围元件未见异常。更换 U805和R849后试机，故障排除。相关电路参见图18。

    例13：开机后，刚看到TCL开机画面就黑屏。
    分析检修：通电试机，发现在灯管熄灭前，开机画面也较暗。测得主、副开关电源输出电压均正常，估计问题出在逆变器的保护电路中，但检查后没有发现异常。
    测量OZ9926A的引脚电压，发现其供电、开／关控制及亮度调节电压均正常，但⑧脚（工作频率设定端）电压偏低，检查⑧脚外接的电阻、电容均正常，代换OZ9926A后故障依旧。分析故障现象，开机画面暗，说明高压不够，怀疑升压变压器T903、T904有问题，但代换后故障仍未排除。再次检查OZ9926A的⑧脚外围电路，发现频率设定电阻和频率设定电容相连的铜箔有一条细小的裂纹，经测量，此处铜箔已断路，用导线将其连通后试机，故障排除。

    例14：不开机。
    分析检修：观察IP板，没有明显的烧毁痕迹；在路测电源输人端的对地电阻，没有发现短路现象。通电测试，发现没有3.3V的待机电压输出，由此判定问题是在副开关电源电路中。

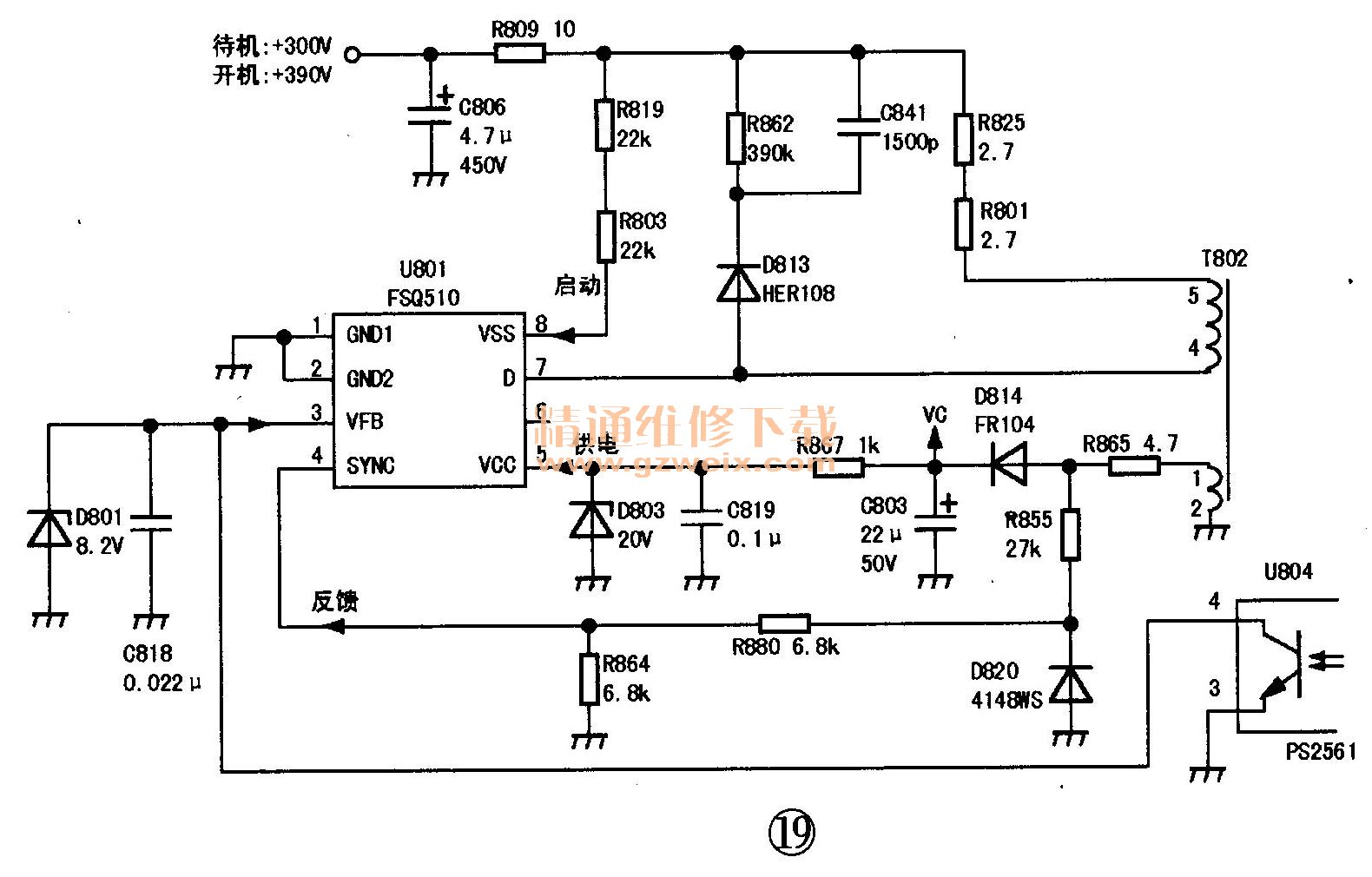

    首先测得FSQ510的高压启动端⑧脚电压为316V，说明半波整流电路正常。接着测得该芯片⑦脚电压为0V，明显异常，因为FSQ510的⑦脚为内部开关管漏极，正常电压约为300V。测得副开关变压器T802的⑤脚电压也为0V，顺着线路检测发现，电阻R825、R801（均为2.7Ω）开路。相关电路如图19所示。

    怀疑R825、R801系过流损坏，且FSQ510也极有可能已损坏。在路测量FSQ510的⑦脚对地电阻，正反向均为数十欧姆，判定FSQ510已损坏。将损坏件全部换新后试机，故障排除。

    例15：不开机。
    分析检修：通电测试，发现没有3.3V的待机电压输出。同上例检测一样，发现R825、R801与U801均损坏。更换损坏件后开机，故障依旧。再次测量U801的引脚电压，发现⑦脚还是没有300V左右的电压，但变压器T802的⑤脚电压为303V，但是④脚没有电压。进一步检测，发现T802初级④-⑤绕组开路。代换T802后故障排除。拆开换下的T802，发现其④-⑤绕组的铜线已经断路。相关电路参见图19所示。

    例16：二次开机。继电器发出吸合声音后约7s背光灯才亮，然后立即熄灭。
    分析检修：开机测得PFC电压和24V电压正常且稳定，说明故障是由逆变电路引起的。测得OZ9926A的20脚供电，19脚的BL-ON电压，11脚的背光亮度控制电压，21脚输出的参考电压，均正常；代换OZ9926A后故障依旧。
    接下来检测逆变器的保护电路，对拉弧保护、高压保护及电流检测电路进行检测，未发现异常。
    根据经验，若是保护电路动作，一般背光都能亮1s左右，而该机背光亮的时间极短，再结合“继电器发出吸合声音后约7s背光灯亮”这一现象，怀疑U901的软启动有问题，重点对其14脚外围电路进行检查，发现软启动电容C916开路，换新后故障排除。

    例17;屡损PFC开关管Q801、Q802。
    分析检修：试机，测得PFC电压约为34而，低于正常值390V。测量U806的各脚电压，发现②脚电压为6V，而正常值约为2V。断电后测量U806的②脚对地电阻，并无异常；代换②脚外接的电阻和电容后试机，故障依旧；代换U806后开机故障仍未排除。

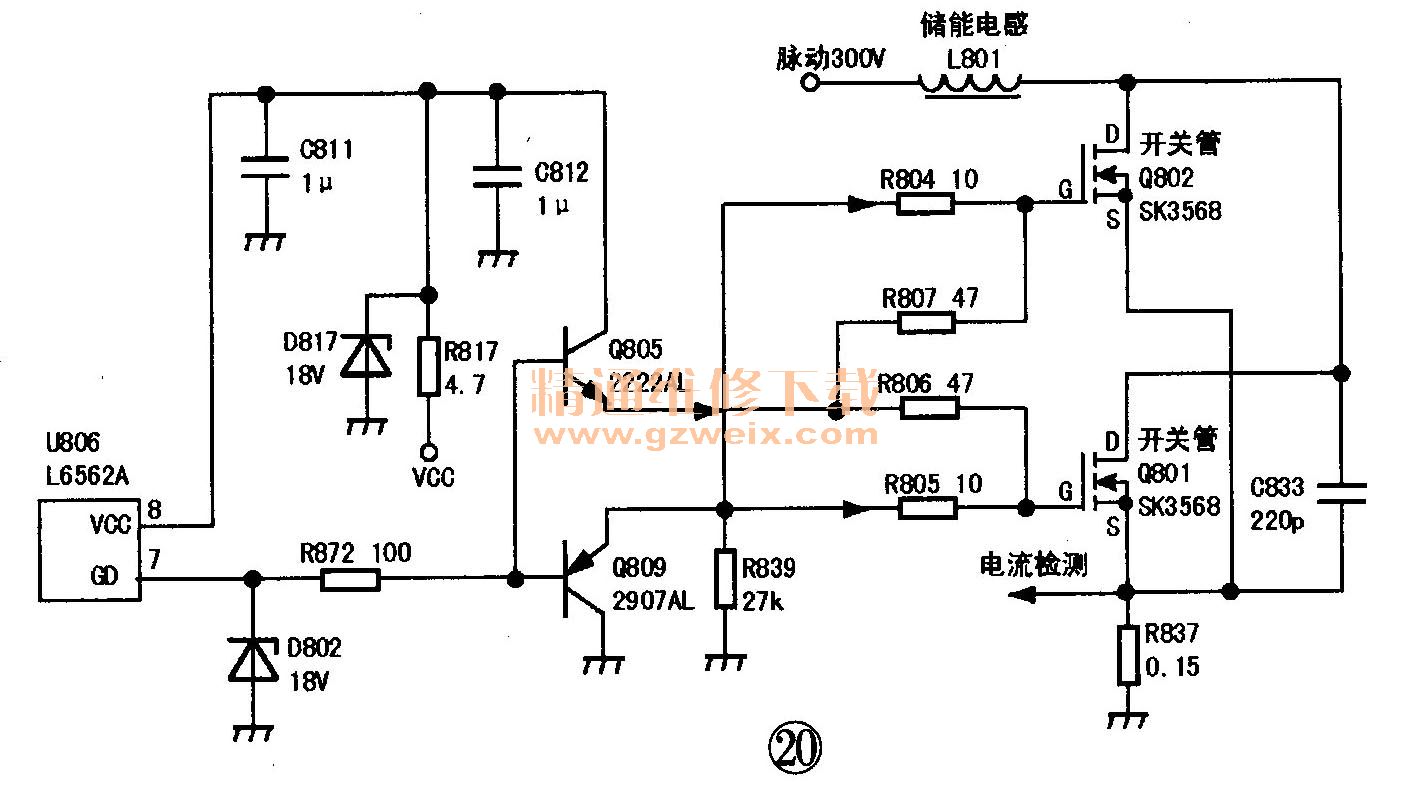

    检查U806后级驱动电路，如图20所示，发现Q805开路，换新后PFC电压升至390V，长时间试机，故障排除。Q805开路后，送给开关管Q801、Q802的激励脉冲波形畸变且幅度不足，从而造成PFC电压下降。同时，Q801、Q802长时间因激励不足而过热损坏。


    例18：开机后，背光亮一下就熄。
    分析检修：检测逆变输出部分未发现异常。通电试机，在灯管点亮瞬间听到板上有打火声，仔细观察后发现，在IP板背后的上边缘处，高压取样电容C931与二极管D901（高压取样电压的整流二极管）间有一小块污物，且有打火痕迹。清除污物并烘干此部分电路后再次试机，故障排除。
