MS901 /K机芯是TCL公司2013年推出的一款高端机芯，用于Android智能3D数字云电视中，主要有V7600 、V 8500 、H6600系列。其中，V7600和H6600系列采用MS901机芯主板。相比MS801机芯主板，MS901机芯主板更换了IC方案，主频增加至双核1.2GHz，内置的存储卡（EMMC）容量增至16GB，支持USB3。另外，HDM12还兼容移动终端高清影音标准接口（MHL）功能。

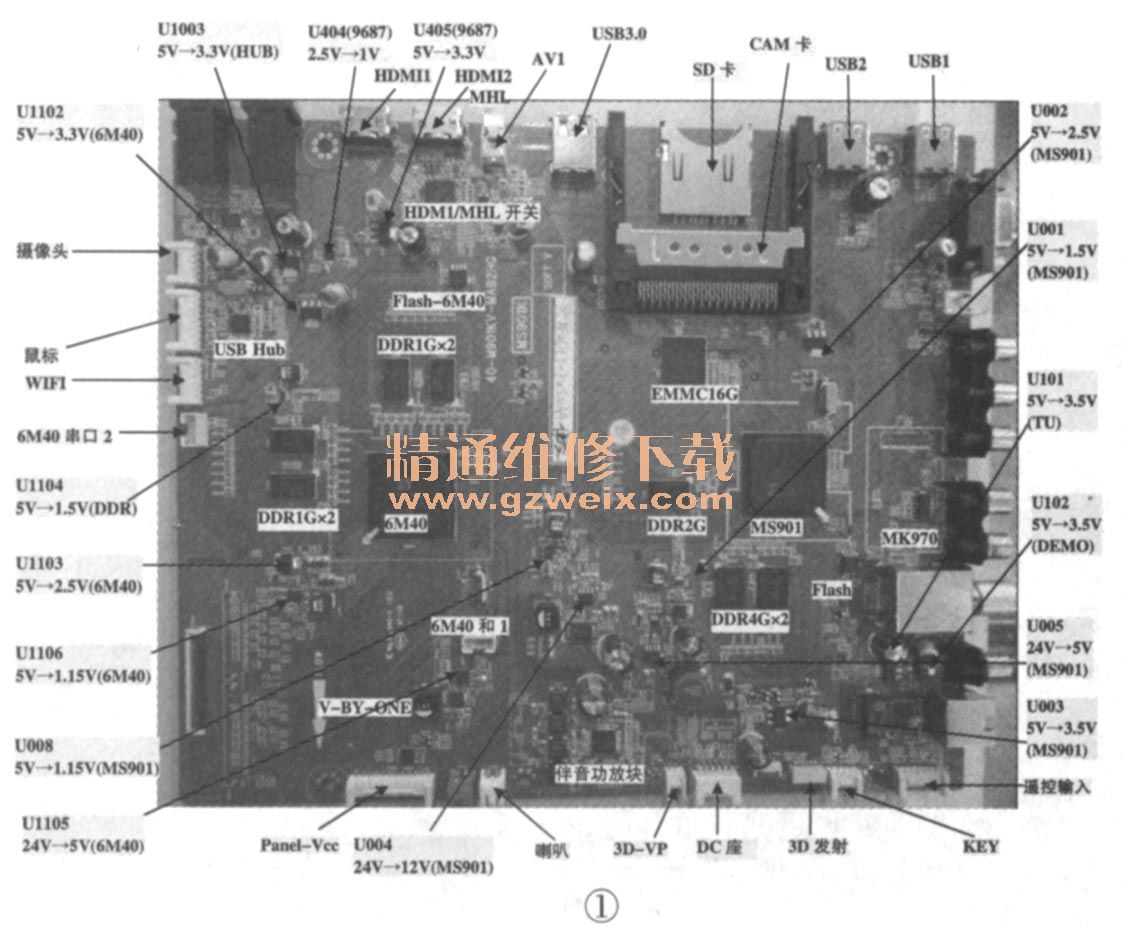

    V8500系列使用MS901K机芯主板，该板除具有MS901板的所有功能外，还增加集成块6M40及其升级串口，并增设了侧置AV小板，支持VB1输出或者120Hz LVDS信号输出，如图1所示。

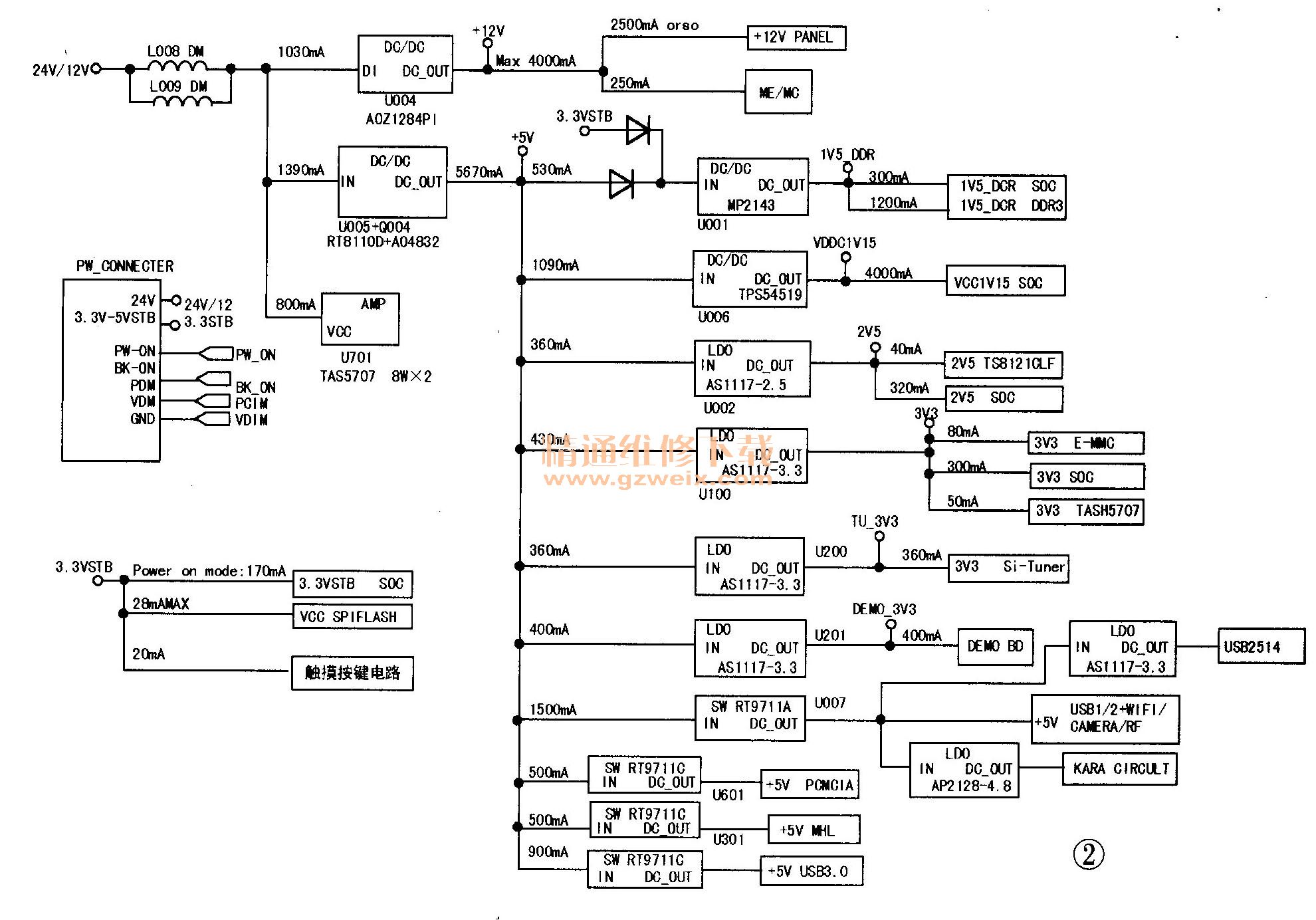

    该机芯主板的供电系统如图2所示。主芯片U400的型号是MSD6A901IV（简称为MS901），内置有高速运行的Arm9cortex双核微处理器，主频1.2GHz， 4核Armmal-i400MP4GPU、基于Linux的记忆管理单元，全双工异步发送／接收器WART =UniversalAsynchronousRe-ceiver/Transmitter ）；支持8bit/ 10bit双通道LVDS输出，支持NTSC，PAL， SECAM等电视制式解码，以及MPE G ， H.264高清解码，具有3D制式功能，能进行DVB  C有线数字电视解调。另外，该芯片与HDMI兼容支持1路MHL输入（支持MHL1.2协议，最大支持75MHz@1080P 24/30Hz输入），并支持1路USB3.0输出功能。

    一、新型电路分析
    1．复位电路

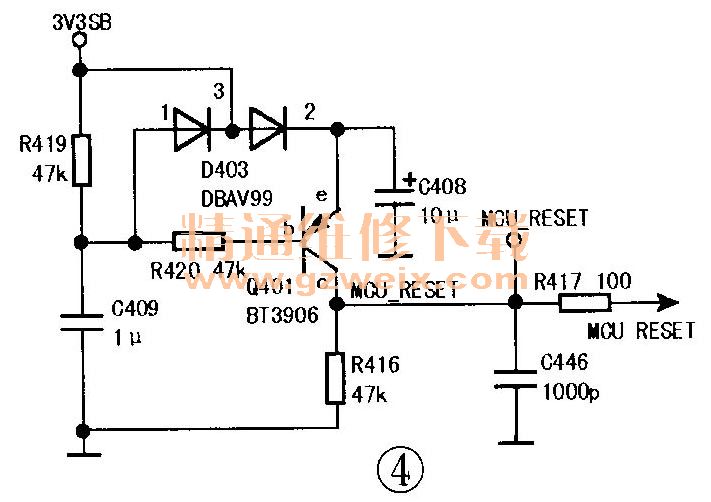

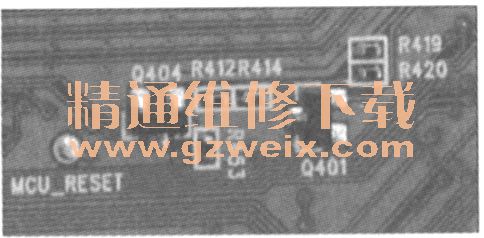

    系统复位电路分两部分，第一部分是上电复位，其测试点如图3所示，相关电路如图4所示。该电路的供电电压是STB3.3V，通过设置三极管Q401外接的阻容元件的RC时间常数，使Q401的发射极和基极存在一定的充电时间差，从而改变Q401的导通时间，达到复位高电平的要求。



    具体地讲，3.3V电压一路经电阻R419给电容C409充电，另一路经二极管D403给电容C408充电，由于电阻R419的阻值较大，电容C409的充电时间较长，即在此过程中，Q401的e极电压高于b极电压，Q401导通，其c极输出高电平。随着C409充电的结束，Q401的b极电压升高，接近3.3V， Q401截止，其c极输出低电平，从而在C446上端形成一个脉冲，起到上电复位的作用。

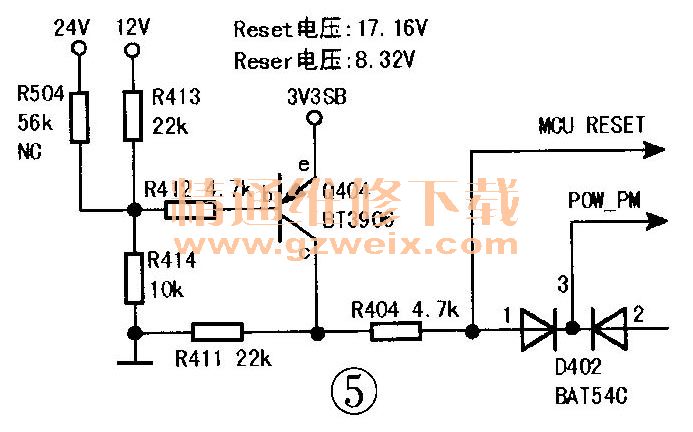

    第二部分是掉电检测复位电路，如图5所示。其中一路参考电压是STB3.3V，另外一路可以是24V（复位点电压是17.16V），也可以是12V（复位点电压是8.32V）。关机时，STB3.3V是最后掉电的，先掉电的24V或12V电压下降到一定程度时Q4喊导通，其c极输出高电平复位信号。

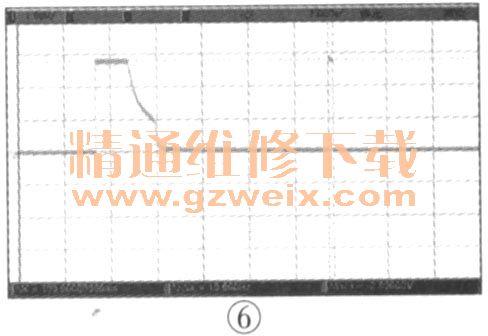

    实测得该复位电路输出的复位波形如图6所示，即在掉电时，复位高电平持续时间可达750ms，而上电时复位高电平持续时间约100ms。 POWes PW则是在待机时拉低复位电平，则二次开机时系统无需复位。

    2.USB分时复用切换电路

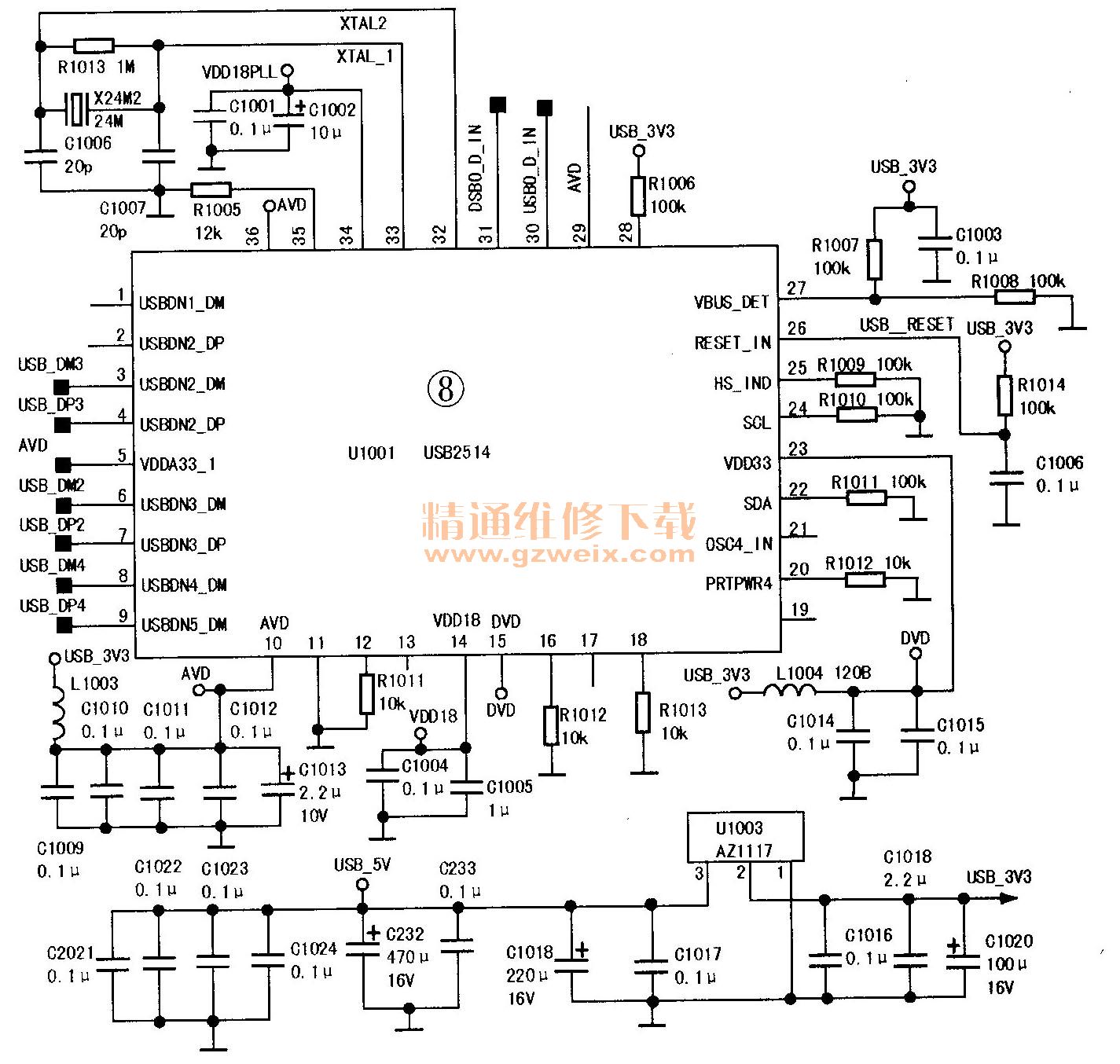

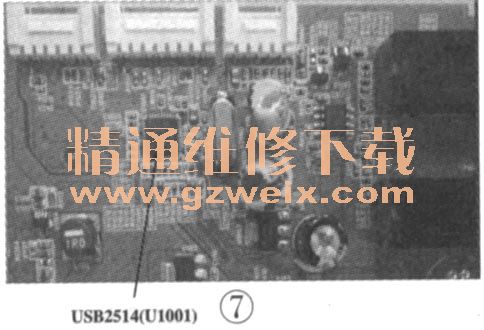

    该机芯主板设有USB分时复用切换电路，如图7所示，采用串行总线集线器U1001（USB2514），③、④脚及⑥～⑨脚为三路USB数据信号输入接口（DM表示数据负信号，DP表示数据正信号），由U1001进行分时复用，如图8所示。
