（5）FSL206MRN简介

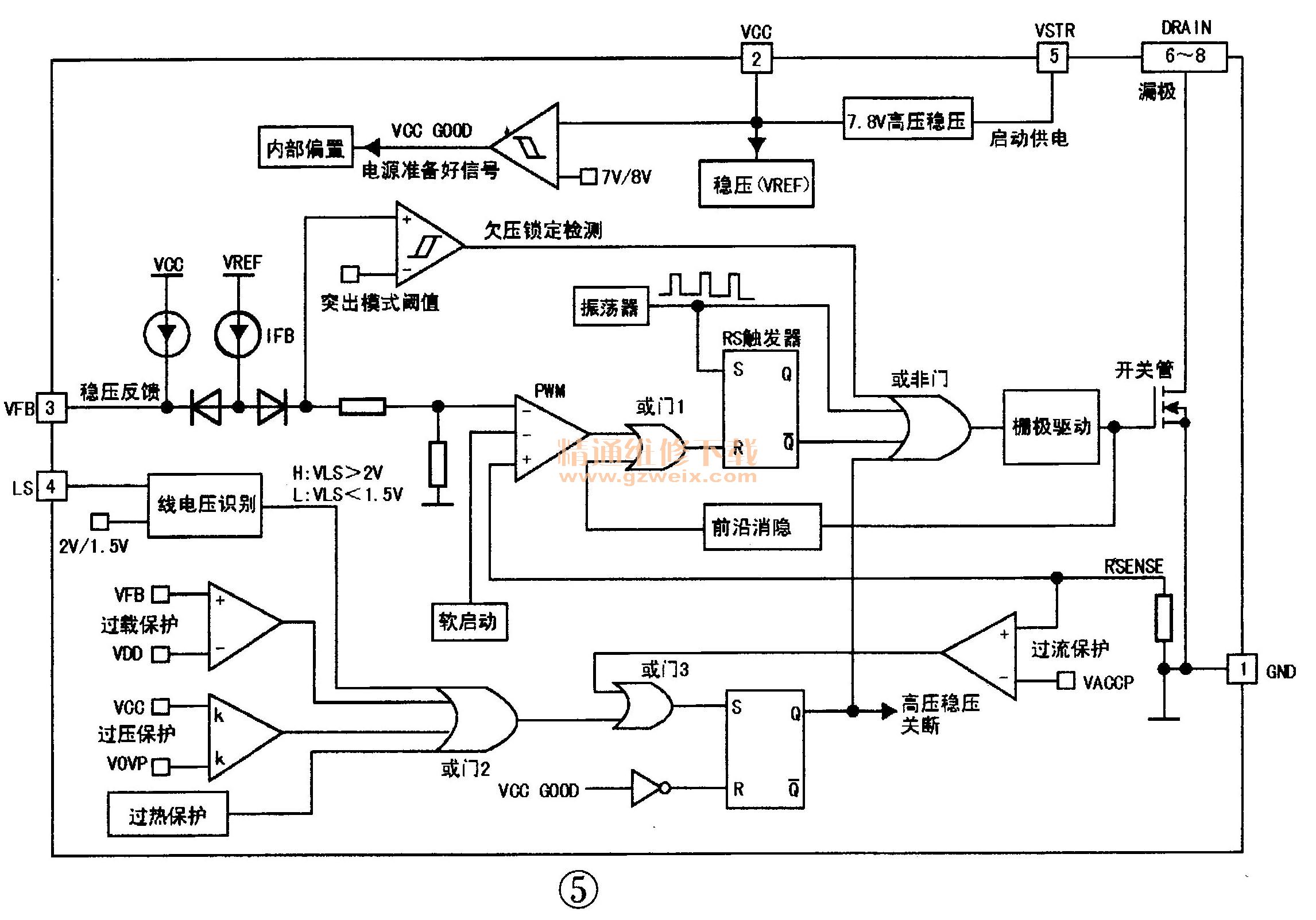

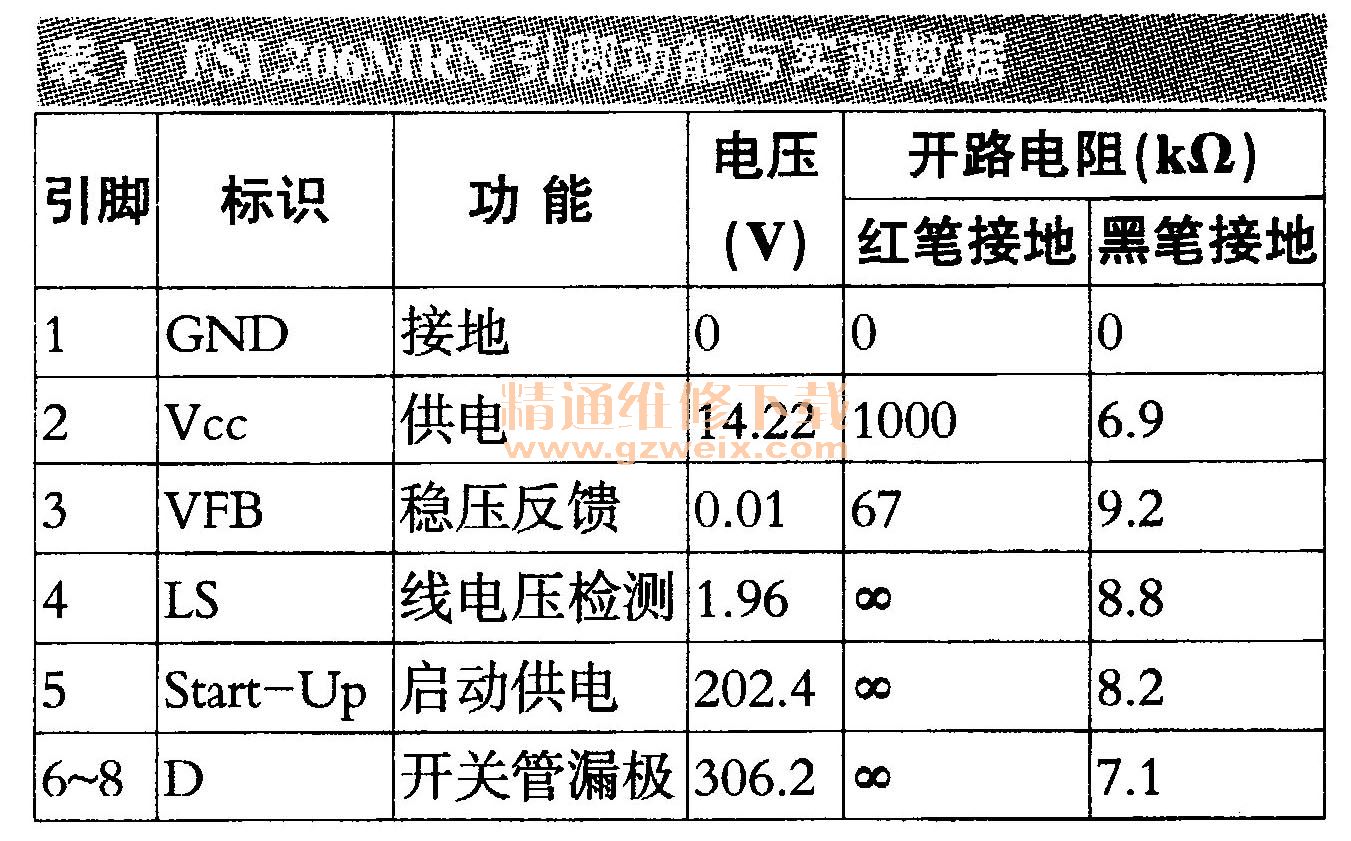

FSL206MRN是仙童公司推出的一款离线式开关电源芯片，内部集成有高耐压MOSFET、振荡器、软启动等电路，如图5所示。该IC的工作频率为61kHz～73kHz，工作电压为8V-26V，输出功率约12W，采用8-DIP封装，其引脚功能与实测数据见表1。
3．开／待机控制电路
Q8、IC7等元件组成开／关机控制电路，如图6所示。二次开机时，CPU发出高电平开机信号，Q8导通，IC7内的发光二极管、光敏三极管导通，则三极管Q5导通，Vcc1电压经Q的e极输出，随后Q6、Q7导通，分别稳压输出PFC_VCC、PWM-VCC电压。待机时，CPU发出低电平信号，Q8截止，Q5～Q7均截止，无PFC VCC、PWM -VCC电压输出。
4．功率因数校正（PFC）电路
本电路采用临界导通模式（

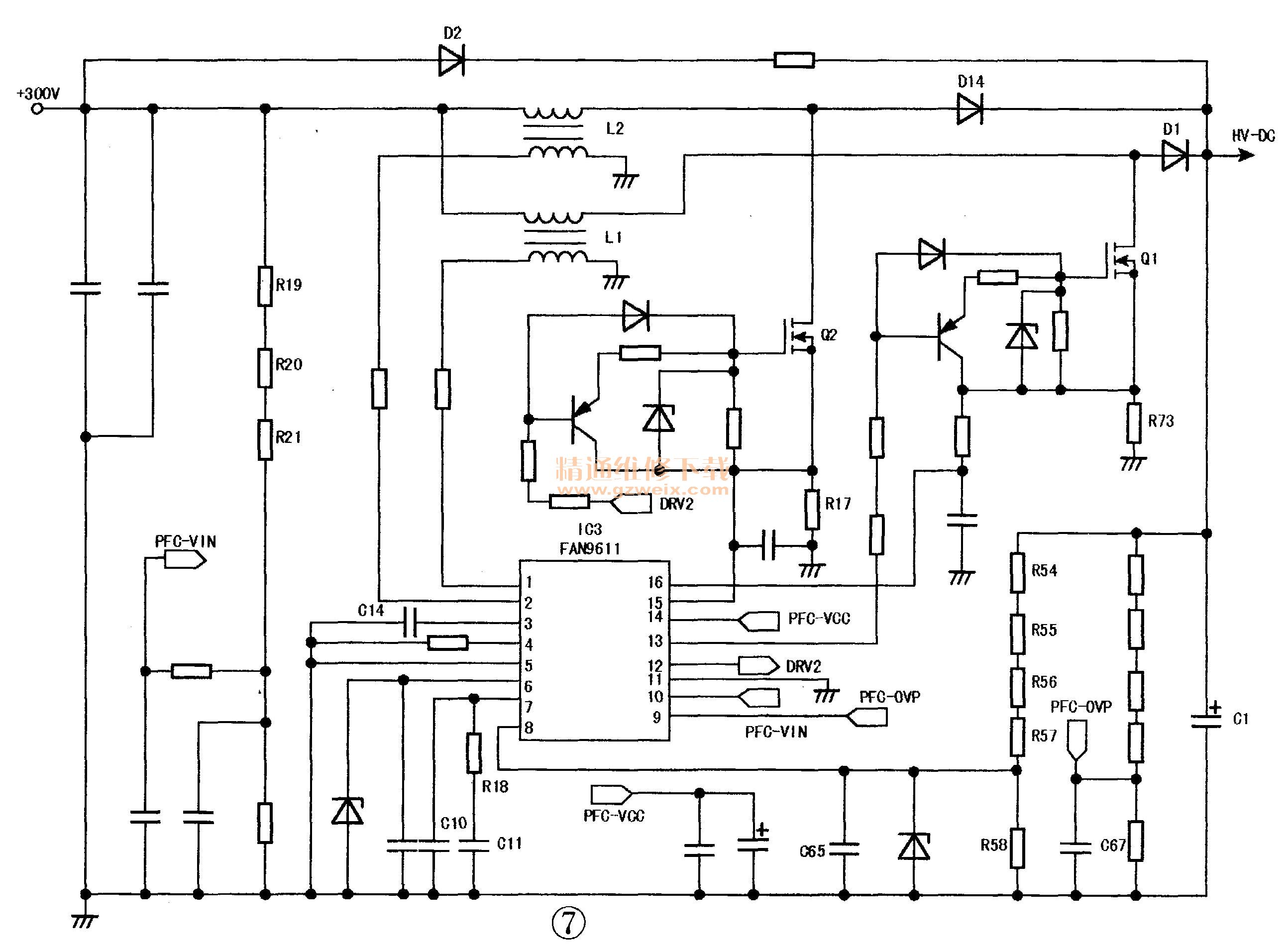

BCM）功率因数校正电路，如图7所示，IC3（FAN9611）为PFC控制集成电路，L1、L2为升压电感，D1、D14为升压二极管，Q1、Q2为开关管；D2为分流二极管， 用于防止浪涌冲击和L1、L2出现磁饱和。R17、R73为过流检测取样电阻，R54R58为PFC电压检测取样电阻（用于PFC电压环路控制）。C14为谐波滤波电容，用于滤除高次谐波，C65、C67为高频滤波电容，C10、C11、R18为电压环路补偿元件。
（1工作过程
当CPU的开机信号送到电源板后，开／关机控制电路被置于开机状态，IC1的14脚得到PFC_VCC供电。同时，市电经EMI及整流滤波电路所得的＋300V脉动电压，经PFC升压电感L1、L2送到功率开关管Q1、Q2的漏极。当IC1的14脚输入的电压被内部电路检测到为正常时，内部的振荡电路开始振荡，振荡产生的信号经过栅极驱动，从12脚、13脚输出，驱动信号送到Q1、Q2的控制栅极，使Q1、Q2接通，于是形成一个电流（正弦波电压→L1、L2→Q1、Q2→R17、R70→地），在L1、L2上产生感应电动势（L1、L2储能）。随着电路工作的进行，通过Q1、Q2的电流会逐渐增大，R17、R73上的压降也会增大。当IC1的15、16脚达到典型关断电压0.8V时，过流保护电路会起控，强制振荡器停止振荡，Q1、Q2得不到驱动信号而关断，L1、L2上的感应电动势开始反转，L1、L2上的感应电压与＋300V脉动电压叠加，经D1、D14整流、C1滤波，得到PFC电压（HV-DC ）。在此期间，L1、L2释放能量。当流过L1、L2中的电流降为零时，其辅助绕组送给IC1的①、②脚的电压会变为低电平，即IC3内部零电流检测比较器的正相输入端为低电平，输出端也为低电平，即IC3内部RS触发器的S端为低电平。此时，IC3的15、16脚（电流比较器负输入端）
电压降低。当电流比较器负输入端电压低于正输入端电压时，电流比较器将会输出误差电压（高电平），送给RS触发器的R输入端，由于RS触发器的S输入端为低电平，因此输出端Q为低电平，于是IC3内部栅极驱动管截止，即IC3从12、13脚输出高电平，Q1、Q2又开始导通，L1、L2上的感应电动势反转，电流通过L1、L2和Q1、Q2、L1、L2上的电流又开始上升，即PFC电路进入下一个工作周期，如此周而复始。
（2） FAN9611简介

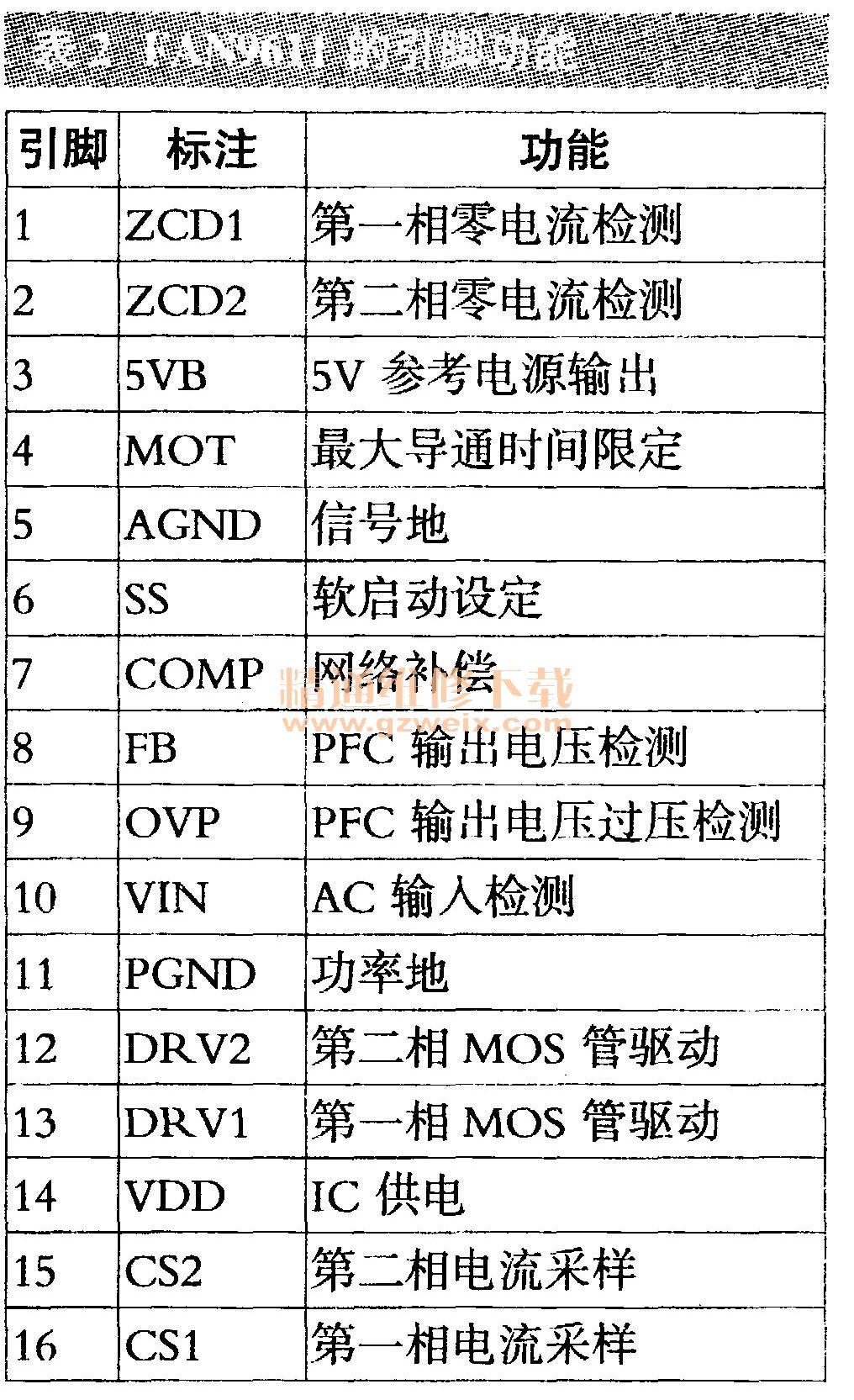

FAN9611是仙童公司推出的一款交错式双临界导通模式PFC控制集成电路，内部集成有欠压锁定检测、稳压、锯齿波发生器、零电流检测、RS触发器、栅极驱动以及过压、过流、过热保护等电路，如图8所示，其引脚功能见表2。
临界导通模式（
BCM）的主要特点有以下三点：
1）新的开关周期以电感电流降到零时为起始点，即在每个开关周期内，电感中的电流由0A开始上升；
2）电感电流处于连续导通和断续导通之间的临界状态；
3）当升压变换电路中的功率开关管的导通时间固定时，电感电流峰值与输入电压成正比。由于电流波形为三角波，因此一个开关周期内电感电流的平均值与输入电压成正比。对于正弦输入电压，变换器的输入电流能够非常精确地跟踪输入电压波形，以获得正弦输入电流波形。
5.DC-DC变换电路
该电源的DC -DC变换电路如图9所示，IC12 （FSFR2100）是一款适用于半桥谐振转换器的电源开关，T2为脉冲变压器，C4为谐振电容，与T2中的电感一起组成LLC谐振电路；R114为限流电阻，D7为自举升压二极管，C255为自举升压电容，R118为过流检测取样电阻，R66、R119、R121与R126～R130为取样电阻。
（1）启动过程
当PFC电路正常工作后，Q7导通，输出的PWM-CC电压，送给IC12的⑦脚，为其提供工作电压。当IC12内部的欠压锁定检测电路检测到⑦脚电压高于典型阂值电压时，欠压锁定检测电路将会输出使能控制信号给相关电路，同时，稳压电路也为相关电路提供工作供电。当IC12③脚内部的振荡电路得到正常供电后，振荡电路开始振荡，产生的信号经过分频器、延时器、或非门、电平移相／平衡延时器、栅极驱动器，送到高端、低端功率开关管的栅极，半桥LLC谐振变换开始工作，脉冲变压器T2上的初级绕组通过电流并感应出电动势，T2各次级绕组也会感应出相应的电动势，经对应的整流、滤波电路后，得到12V与24V电压，从而实现DC/DC变换。
