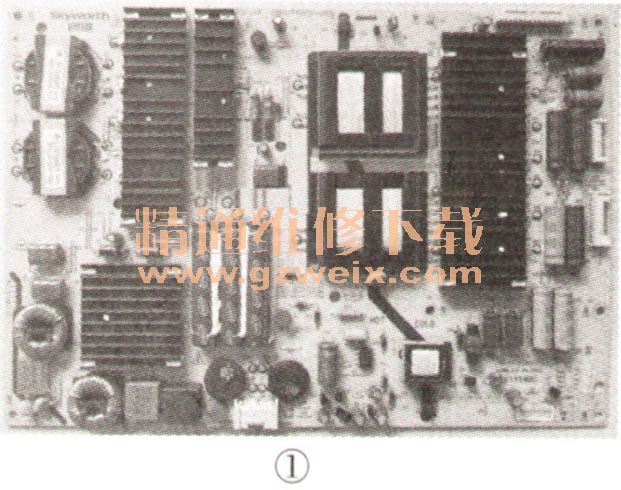

创维P65EQF型电源板的具体板号为168P-P65EQF-00或5800-P65EQF-0000，采用超薄设计，如图1所示，主要用于65英寸LED液晶彩电中，其代表机型为65E900U型3D智能云电视。

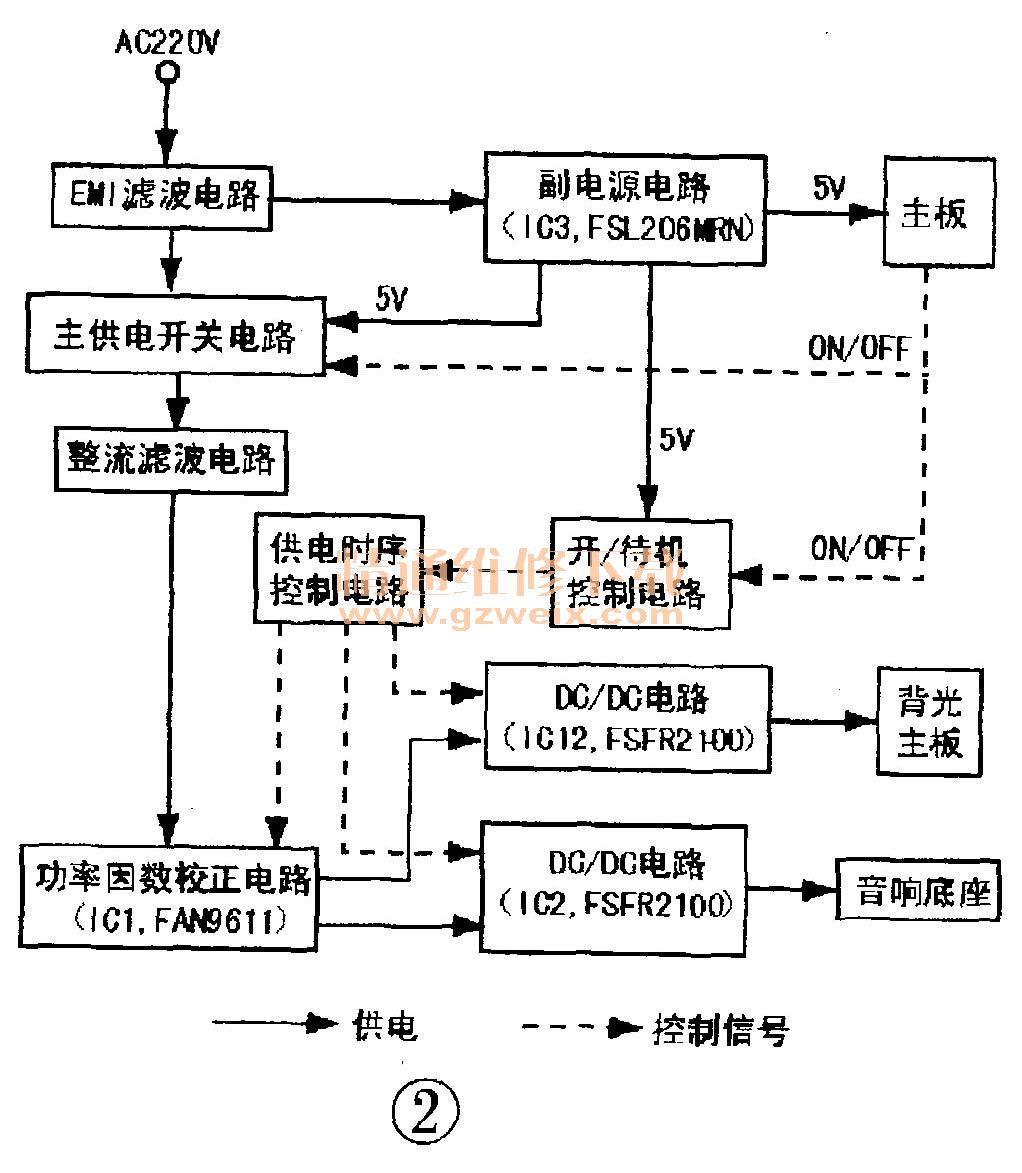

    该电源板的组成框图如图2所示，交流市电经EMI滤波、副电源功率变换后，为主板上的待机控制电路与主供电开／关电路提供5V供电。二次开机后，主板发出的ON/OFF控制信号，控制主供电开关与待机控制电路的状态，从而控制IC1、IC2、IC12的上电时序，进而正常启动。IC12为主板与背光驱动板供电，IC2为音响底座供电。

   一、单元电路分析
      1.EMI滤波电路
    该电源的EMI滤波电路如图3所示，F1是保险丝，RT1是限流电阻，RV1是压敏电阻，CX1、CX2是共模滤波电容，LF1、LF2、LF3是共模电感，CY 1、CY2是差模电容，R1、R2、R3、R4、R5、R6是泄放电阻。

    2．副电源电路
    副电源电路如图4所示，IC3 （FSL206MRN）为开关稳压电源控制集成电路（内部集成有MOs开关管）、T3为开关变压器，IC6（PC817）为光电耦合器，IC9为精密稳压集成电路；R43、C25、D13组成尖峰脉冲吸收电路，用于保护IC1内部的功率开关管；R74、R75是取样电阻，R77、R78、R79是IC9的偏置电阻，R76、C51用于消除寄生振荡，防止电路误动作。

    （1）工作过程
    220V交流电经EMI滤波后送往后级：先经D9半波整流，一路经R40-R42限流，送到IC3的启动端⑤脚；另一路交流电经R36-R38与R39分压，送给IC3的检测端④脚；还有一路交流电经D10整流后，通过T3的初级绕组送给IC3的⑥～⑧脚（功率开关管的漏极）。
    T3同侧线圈互感电流经R44、D 11、C28、R45、ZD8、C26、ZD10整流、滤波、稳压后，送给IC3的②脚，为IC3供电。当②脚的电压达到启动电压时，欠压锁定检测电路发出“电源准备好”信号给内部偏置电路，相关电路得到使能信号。同时，稳压电路输出供电给内部电路，IC3内部振荡电路开始振荡，振荡产生的信号经软启动（延时）与栅极驱动电路后，加到功率开关管的栅极，功率开关管导通，T3的初级绕组因通过变化的电流而产生感应电动势，则次级各绕组感应到相应的电动势。其中，次级绕组上的感应电压经R44限流、D11整流、C28滤波，为IC1的②脚提供持续供电（此时⑤脚内稳压电路自动断开）；次级绕组感应的电动势经R46、R47、D12整流，C30滤波，得到VCC电压；次级互感电流经D18、C48、L3、C49、C50等元件整流、滤波后，输出5V电压。
    （2）稳压过程
    5V输出电压经R77与R78、R79分压，为IC9提供电压基准。R74、R75与IC9分压，通过光耦IC6反馈，调节IC3③脚内部的反馈电压，以达到稳压的目的。
    当5V电压升高时，此电压经R77～R79取样、IC9稳压，使得流过IC6内发光二极管的电流增大，发光强度增强，其③、④脚内部的光敏三极管导通电阻减小，IC1的③脚电压降低，在内部电路的控制下，开关管在一个周期内的导通时间变短，TR1的初级绕组上的感应电压降低，则次级各绕组上的感应电压也相应降低，从而使输出电压保持稳定。当由于某些原因使5V电压降低时，其稳压过程与上述相反。
    （3）过压与过热保护
    当IC3②脚的电压超过保护阂值24.5V时，过压保护电路起控，强制振荡器停止振荡并锁定，从而实现过压保护。
    当IC3芯片基板温度超过135℃时，过热保护电路起控，强制振荡器停止振荡并锁定，从而实现过热保护。
    （4）过载保护过程
    当5V电压过载时，IC3的③脚的反馈电压会升高，当③脚电压超过阈值5.1V时，过载保护电路起控，强制振荡器停止振荡，这时②脚的电压会快速下降。当②脚电压降到7.8V时，内部电路因得不到供电而停止工作。等待很短一段时间后，IC3内部电路再次启动，振荡器再次工作，如此反复，即电源工作在间歇振荡状态。
