12V电压加到U807的④脚后，电路起振，从⑦脚、⑤脚输出驱动信号，分别送给U808的④脚和②脚交替变化的高低驱动电平脉冲，使Q1、Q2交替导通，于是在电感L806的左端产生幅度约12Vp-p、周期为3M、s（即频率为333kHz）脉冲由于U808内部Q2的阻尼二极管充当了续流二极管，故在电感L806的右端产生了SVAIN电压。
    R840、R841是SVAIN分压取样电阻，取样电压反馈给U807的③脚，若改变R840、R841的阻值，就能改变输出电压。
    说明：U807是8脚贴片集成块，体积很小，与贴片三极管差不多；平板电视有些部件的型号识别有些困难时，需参照图纸辨别，或其他类似产品的电路图进行参考。另外，U808是双N沟道8脚贴片场效应管。
   （4）5VAIN转3.3AVDD

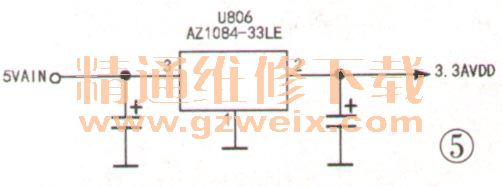

    5VAIN电压加到U806（AZ1084-33LE）的③脚，从②脚输出3.3AVDD电压，如图5所示，该3.3V除给主芯片U201（MST6M68）供电外，还给主板其他电路供电。

   （5）5VAIN转1.8V

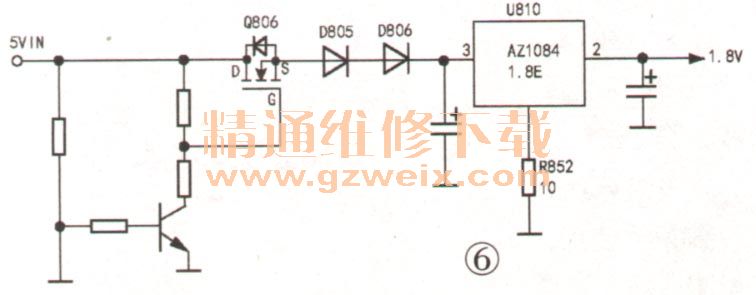

    5VIN电压通过Q806、D806、D805加到U810（AZ1084-L8E）的③脚，从②脚输出1.8V，如图6所示，该1.8V电压除U201供电外，还给DDR存储器U404（K4T511630GHCF7）供电。

   （6）5VAIN转1.26V

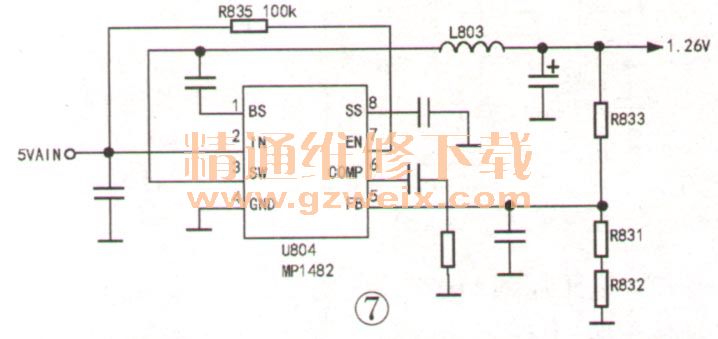

    该电路如图7所示，5VAIN加到U804（MP1482DF）的②脚后，电路起振，在L803的左端产生幅度约6Vp-p、周期为3.2Rs（频率为313kHz）的脉冲，由于U804内有续流二极管，故在L803的右端产生1.26V电压。

    R833、R831、R832是1.26V分压取样电阻，取样电压反馈给U804的⑤脚，改变它们的阻值，就能改变输出电压值。因此，若1.26V不正常，则需检查这三只电阻。该1.26V给U201的内核供电。
