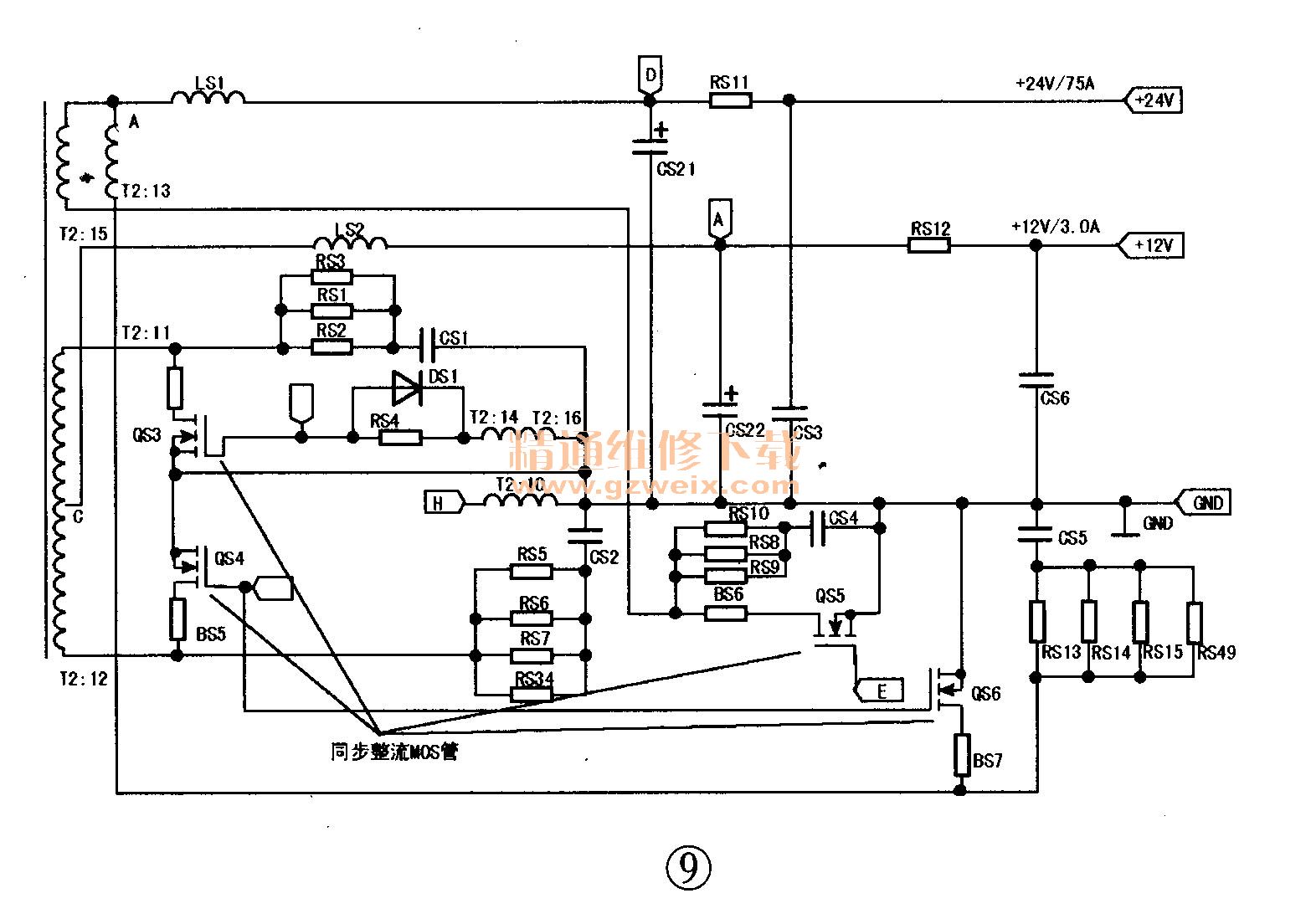

开关变压器T2的初级绕组在MOs管Q3 , Q4轮流导通时进行储能，次级的MOs管QS3, QS4和QS5 ;QS6截止，而MOs管Q3 , Q4截止时，开关变压器的次级产生感应电动势对负载进行释能。即T2次级绕组的13脚感应高压电动势加至MOs管QS6的漏极，次级绕组的15脚感应电动势高压加至MOs管QS5的漏极，T2次级绕组的11脚感应高压电动势加至MOs管QS3的漏极，次级绕组的12脚感应高压电动势加至MOs管QS4的漏极，同时次级绕组的⑩脚感应高压电动势，QS 1导通，加在MOs管QS4和QS6的栅极，次级绕组的14脚感应低压电动势，加在MOs管QS3和QS5的栅极，经地至MOs管QS3, QS4和QS5, QS6源极形成整流回路，此时MOs管QS3, QS4和QS5, QS6处于交替导通状态完成同步整流，产生12V和24V电压。同步整流电路见图9所示。

    (3)5V电压形成
    当二次开机高电平控制信号送至三极管QS 10后，QS 10饱和导通，QS11导通，12V电压加至MOs管QS7的栅极，在MOs管QS7的漏极得到5VS待机电压后，从源极输出5V电压，提供给信号主板。

    过流和过压保护电路由ICS 1, ICS2 , QS2, QS9及外围元件组成。其中ICS1/ICS2（FP131）是比较运算放大器。

    ICS1（FP131）是12V过流检测保护，其⑧脚接在12V输出端，①脚接在电阻RS 12的前端，当某种原因导致12V电流过大时，在电阻RS 12两端的压降也就变大，ICs1内部的比较放大器开始工作，从其④脚输出低电平，QS2导通，致使可控硅QS9导通，开机电平被短路到地，主电源停止工作，起到过流保护的作用。

    同样ICS2(FP131）是24V过流检测保护，其工作原理和12V过流保护电路相同。

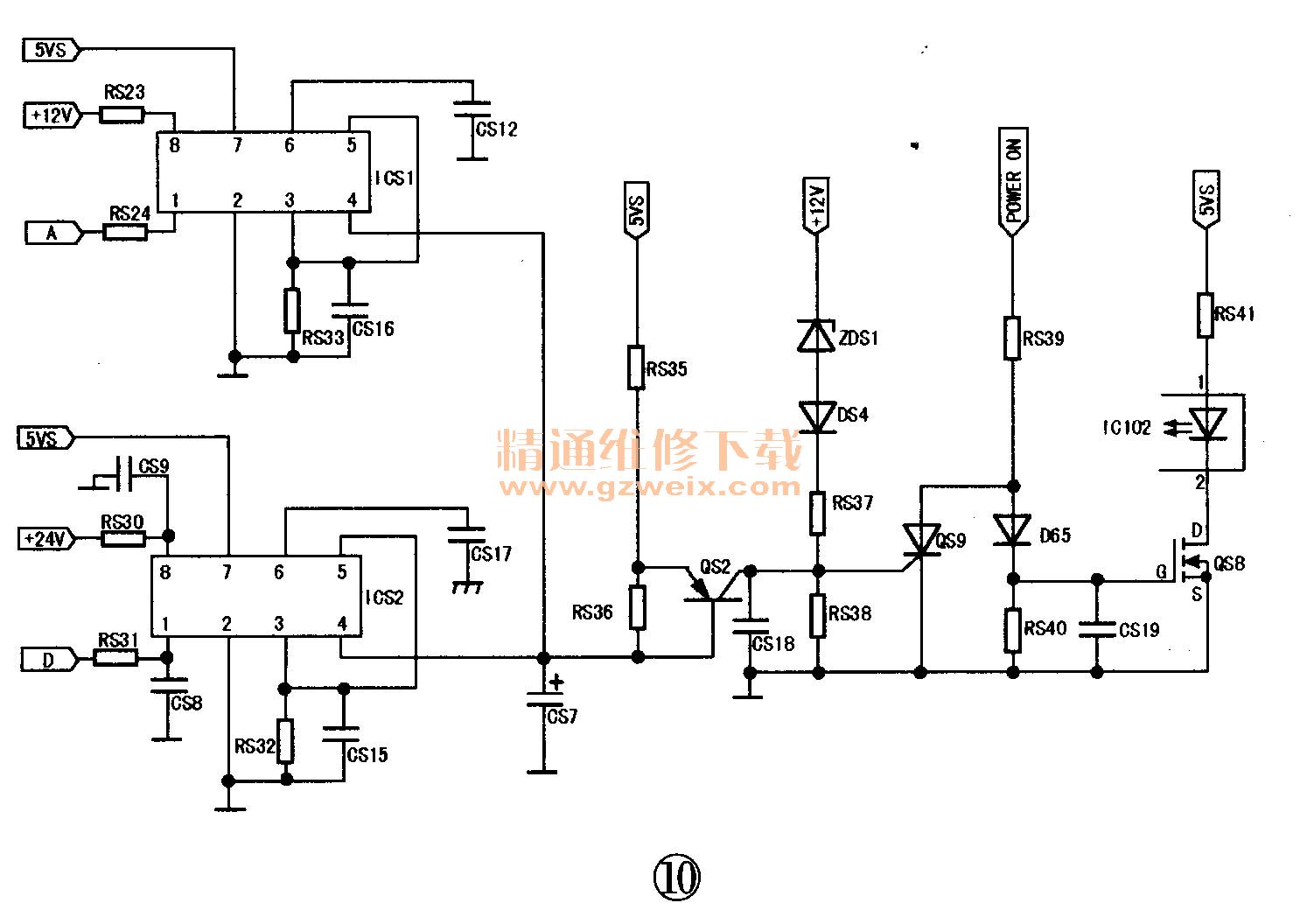

    过压保护电路由稳压二极管ZDS1, ZDS2和电阻RS37组成。当某种原因使12V电压升高时，ZDS 1齐纳击穿，致使可控硅QS9导通，主电源停止工作。但此部分电路没有采用。保护电路见图10所示。

    5．常见典型故障检修

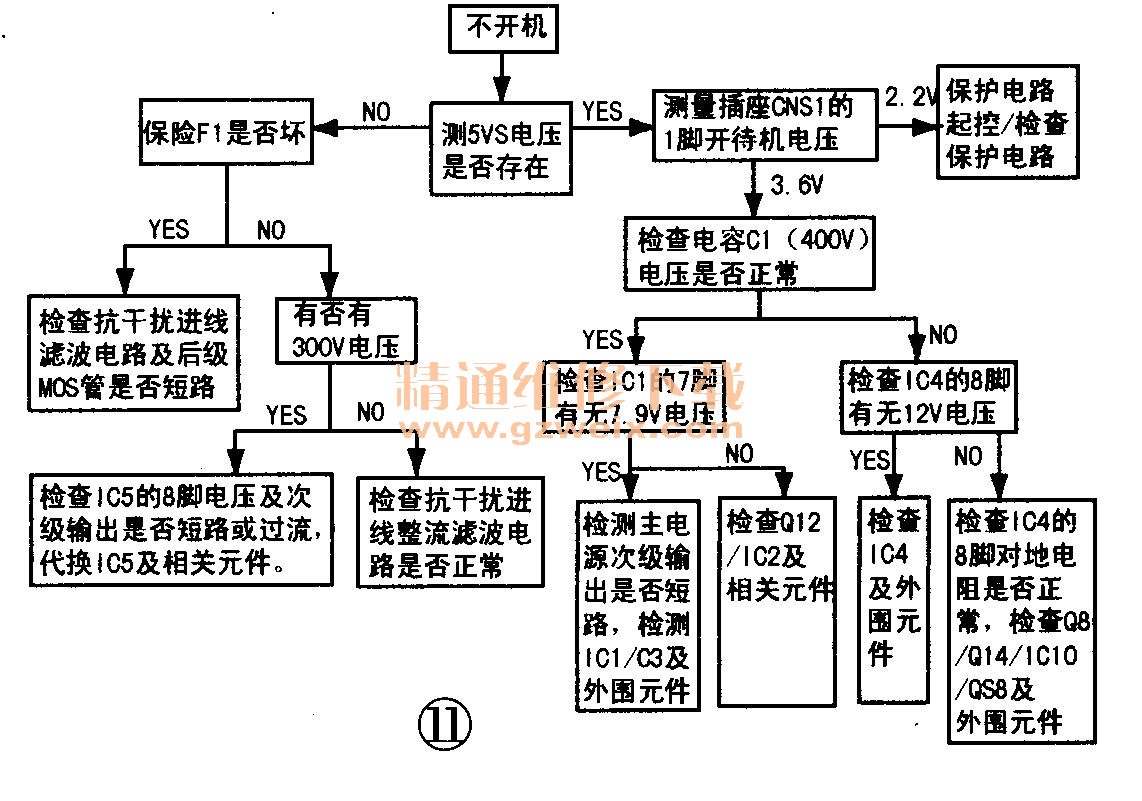

    FSP241-4F01检测流程图如图11所示。

    (1)无24V/12V电压输出
    首先检测从主板送来的开机信号，测得通过插座CSN1的①脚电压为3.6V，正常，再检测电容C1两端电压却为300V ,说明PFC电路没工作。进一步检查IC4的⑧脚供电为0V,测其对地电阻仅为几十欧姆，说明IC4内部损坏，更换后故障排除。

    (2)三无，且保险管烧坏
    保险管F1损坏说明前后级电路均有短路现象存在，在检测前级电路元件没有问题情况下，进一步检测发现MOs管Q3 , Q4已击穿，电阻R12也开路，随后检测次级整流输出的场效应管QS5也已短路，说明引起Q3 , Q4击穿的原因是QS5短路造成，更换上述元件后开机，5V正常，但是12V和24V电压还是没有输出，再把IC3代换后开机一切正常。

    (3)热机自动关机
    热机两小时左右出现自动关机，用遥控器再次开机后又能正常工作，过半小时再次出现自动关机现象，随后检测电源板上插座CNS 1的①脚电压为2V左右，说明自动关机的原因是电源板保护电路起控引起。进一步检测过流、过压保护电路中的元件均没发现问题，最后用热风枪对保护电路部分元件进行加热试验，当加热到可控硅QS9时故障立即出现，更换一只可控硅后，经长时间试机没有再次出现故障，说明自动关机的原因是由于可控硅QS9热稳定性能不良引起。
