过电流保护：NW901 内部设置了完善的过电流保护电路，当负载短路，引起 NW901 内的开关管过电流时，内部过电流保护电路动作，开关管停止工作，实现过电流保护。

2. 市电欠电压保护

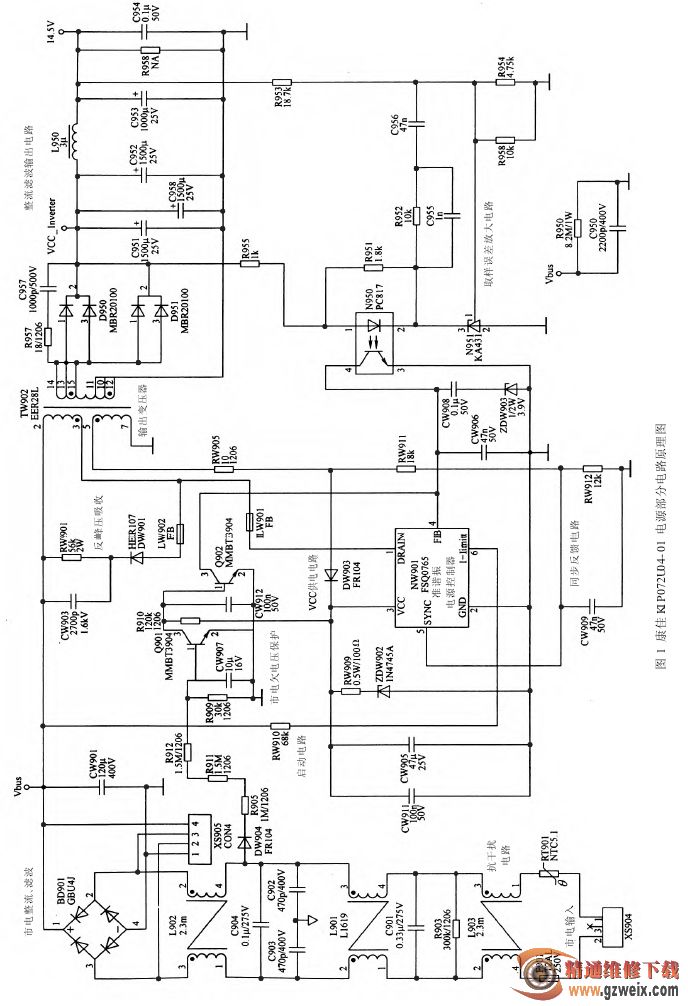

电路板背面 DW904、R905、R911、R912、Q901、CW907、Q902 等元器件组成市电欠电压保护电路。市电电压正常时(本组件板输入电压范围为 110～240 VAC±10％)，经 DW904 整流、R905、R911、R912 与 R909 分压后的电压高于 0.7 V，Q901 饱和导通，Q902 截止，对 NW901 的④脚 FB 电压不产生影响，开关电源正常工作；当市电输入电压过低，交流输入低于 90 V 时，经 DW904整流、R905、R911、R912 与 R909 分压后的电压远低于0.7 V 以下，Q901 截止，Q902 饱和导通，将 NW901 的④脚 FB 电压拉低，NW901 停止工作，达到欠电压保护的目的。

二、电源板故障维修

康佳 KIP072U04—01(34005565)电源和逆变器二合一板电源部分发生故障时，诱发的主要故障有无光、无图、无声的“三无”故障。检修时，可根据熔丝是否烧断、测量开关电源输出电压和电源电路关键点电压的方法判断故障部位。

“三无”故障的原因系主开关电源未能输出 +14.5 V直流电压。通过开机观察红色指示灯是否发光和发光强弱可以判断主电源的工作状态。如果 LED 无指示，一般是 NW901 损坏或未能起振工作。这时检查熔丝管F901 是否熔断，判断故障范围。

1. 无电压输出检修

（1）熔丝熔断

若熔丝 F901 熔断，则检查整流、滤波元器件BD901、CW901 是否击穿漏电；若这两只元器件良好，则测量 NW901 的①脚对地电阻，正常为 150 kΩ 左右，且有充、放电现象。若正、反向电阻值都很小且无充、放电现象，可判断 NW901 内的开关管击穿。

在更换电源模块后试机前，一定要先检查 TW902是否存在局部短路，浪涌尖峰吸收回路中的 DW901、CW903、RW901 是否失效，这些元器件有一只失效，都可能损坏电源模块 NW901。

（2）熔丝完好

若熔丝 F901 完好，则在 NW901 的③脚加上 +16 V维修电压。此时如果开关电源“二次”回路 +14.5 V电压建立，则检查启动电阻 RW910 是否变质失效，NW901 的③脚供电电路中的 DW903、RW905 是否失效，查 TW902 绕组的⑤～⑦端有无开路。若电源仍不振荡，则在 NW901 的①脚直流电压正常的前提下，查⑤脚外部的同步脉冲电路是否发生故障，NW901 各引脚焊点接触是否良好，排除以上疑点后，则需要更换电源模块 NW901。

2. 输出电压不正常检修

（l）开机的瞬间有电压输出

如果开机的瞬间有电压输出，然后降到 0 V，多为保护电路启动，一是 NW901 的过电压或过电流保护电路启动，主要检查取样误差放大电路的 N951、N950 和分压电阻是否变质；二是检查市电欠电压保护电路，多为降压分压电路的电阻阻值变大。

（

2）输出电压过低

若 LED 指示灯发光很暗，测量电源 +14.5 V 输出低于正常值，则说明开关电源工作在窄脉冲激励状态，应检查光电耦合器 N950、误差放大器 N951 是否开路，并检查 R953、R954、R958、R955 是否开路失效，上述元器件有一只失效，会使 NW901 的④脚失控，反馈电压大幅增高，内部 MOSFET 管工作在低功耗弱振工作方式，直流输出电压大幅下降。

三、维修案例

例1：开机“三无”，指示灯不亮。分析与检修：接通电源开关，观察指示灯不亮。检查熔丝管 F901 烧黑熔断，说明开关电源存在严重的短路故障。先检查市电输入抗干扰电路未见异常，再检查整流、滤波电路全桥 BD901 和滤波电容器 CW901。测量BD901，发现③～④脚之间短路，但拆下测量 BD901 却正常，检查电路板上③～④脚外部电路，发现 XS905 外接的 CON4 的①～②脚之间击穿。更换击穿的元器件后，故障排除。
