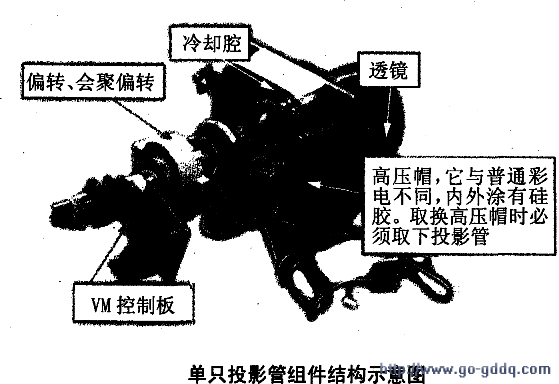

因投影管阳极工作电压高，发光强，电子轰击屏幕量大，荧光屏受热后，极易导致投影管屏幕裂损，且因投影管屏幕小，要实现大屏幕显示必须在其前方加装放大、聚焦光栅的透镜。在透镜与屏幕间设置有冷却腔。右图是单只投影管组件结构实物图。

　　更换投影管时先将阳极线、视放板及偏转线圈等取下，再将固定在投影管组件支架上的螺钉取下，端着透镜，向上慢慢退出投影管(注意退出过程中不要让管颈碰着支架)。

　　投影管阳极高压帽固定方式与普通彩电不同，普通彩电阳极高压帽非常方便取下，而背投彩电阳极高压帽因内外涂有硅胶不能随意取下，要更换高压帽或对高压帽重新涂抹硅胶必须取下投影管。此处要说明的是：虽然背投彩电出厂前，已严格按工艺要求涂抹了硅胶，但仍存在使用一段时间后出现高压打火，导致IIC总线数据或会聚数据改变，或“行管”损坏等故障。

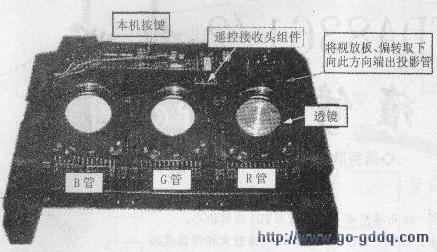

　　左图是3只投影管固定在支架上时的实物图。

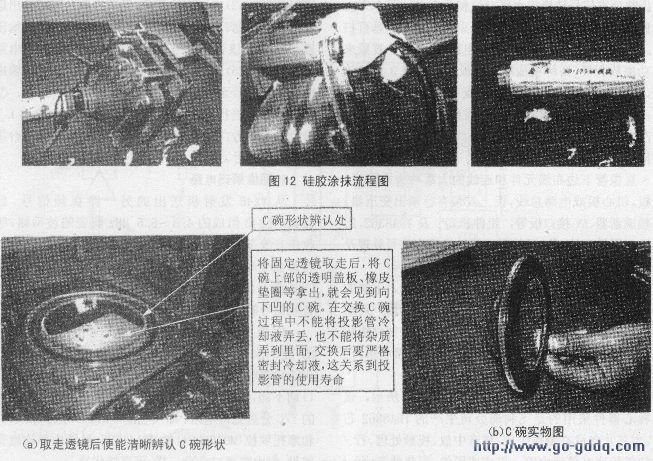

　　这时，需重新涂抹硅胶。涂抹硅胶前，先将投影管外原硅胶弄干净，如图12所示。再涂抹ND-186阻烧硅胶，不能采用普通彩电上使用的硅胶，原因是投影管阳极电压高于普通彩电，普通彩电硅胶的击穿电压值、黏度、凝固速度等都难以符合背投彩电要求。涂硅胶厚度至少3mm，且均匀涂抹，不能留有气泡。

　　R、G、B投影管的商标上标有字母“R”的表示红管、字母“G”、“B”分别表示绿管、蓝管，这三者之间不能互换。为了实现三只投影管发出更纯的三基色单色光，在投影管荧光屏与冷却腔之间加有形状像字母C的器件(俗称C碗)，不同品牌的投影管要求C碗不同(也就是说C碗不同，与之配套的透镜型号也不同，只有二者配合才能实现良好的聚焦)，因此，更换投影管前应确认C碗形状，否则会出现新换上的投影管显示画面不清晰、线条粗(无论你如何调整会聚线和聚焦电位器、透镜聚焦位置，画面始终不清晰)。辨认C碗就是识别透镜边沿处棱形边的宽窄形状。如果你新换的投影管的确出现上述情况时，你将原投影管透镜取下，再将下图(a)所示界面螺钉取下，取出C碗，将新。

　　旧C碗互换，并重新固定部件，防止冷却液漏出即可。

　　不同功能的背投彩电投影管所配行、场偏转线圈不同，因此更换偏转线圈时应加以区分。没有进行变频处理的背投彩电偏转线圈与倍频背投或高清背投的不能互换，高清背投偏转也不能与倍频偏转互换。背投彩电使用的分压盒组件都一样，可互换使用。
