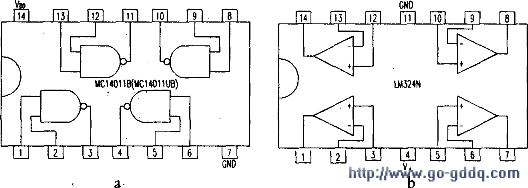

本文主要以二输入端四与非门MC1401lB与四运放LM324为例,进行说明。二者的内部框图见图1。

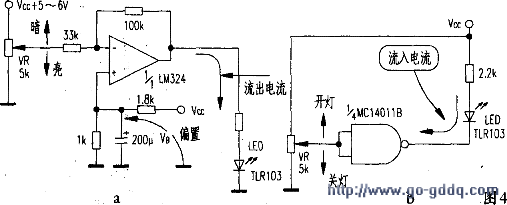

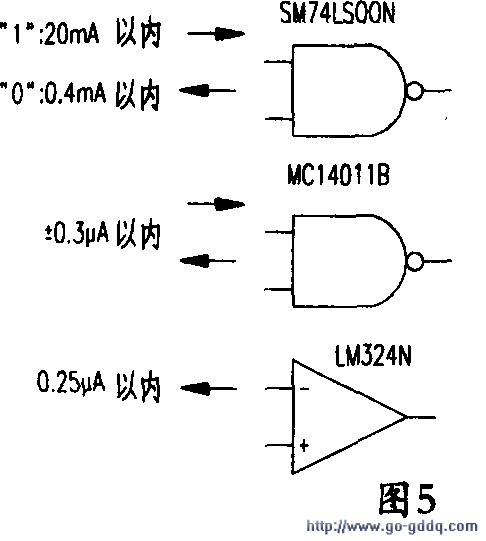

图4是用两种IC构成的灯控电路。当调节电位时。图4a中的LED亮度是逐渐变化的,而图4b中的LED只有亮和不亮两种状态。如果去掉图4a中的100kQ反馈电阻,则两电路功能完全一样,即只有亮与不亮两种状态。图5是数字IC与模拟IC输入、输出电流的方向及范围。
