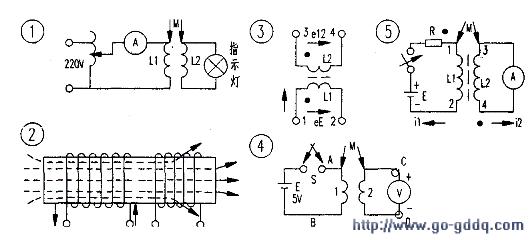

图l中的Ll与L2是两个电感线圈，它们之间没有电的直接联系，但当一个线圈（L1或L2）接上交流电源后，则另一个线圈（L2或L1）两端所接的指示灯就会发亮，这是因为两个线圈之间具有一定的互感M，同时线圈之间存在有磁的耦合。若改变两个线圈的相对位置，则指示灯的亮度也会随之改变，这是因为耦合松紧不同的结果。当指示灯最亮时，即是耦合最紧的位置，也是互感M最大的位置。

　　1.互感
    通过电磁感应现象可知：当穿过线圈的磁通φ发生变动时，线圈中就会感应出电动势。当一个线圈由于其中的电流变动而引起磁通变动时，不仅在本线圈中产生感应电动势，同时在邻近的其他线圈中也可能产生感应电动势。在附图2中两个位置较近的线圈L1和L2，当线圈L1中电流i1变动时，它所产生的磁通φ11也随之而变动，由此在线圈Ll中会有感应电动势或感应电压产生。从图中可以看出，磁通φll的一部分还穿过线圈L2。设这部分磁通为φ21，则当i1变动时，φ2l将随之而变动，这样在线圈2中同样会产生感应电动势或感应电压，说明这两个线圈之间有磁的耦合存在。这种由于邻近线圈中的电流变动而在线圈中产生的感应电动势，就称为互感现象。

　　同样，如有电流i2通过线圈L2，则电流i2变动时同样会在线圈Ll中产生互感电动势或互感电压。如果有一个线圈中流的是直流，则在另一个线圈中不能感应出互感电压来，也就是说互感对直流不起作用。

　　实验和推理都证明，线圈Ll对线圈L2的互感和线圈L2对线圈L1的互感是等效的。两线圈之间的互感大小，取决于两个线圈的结构、尺寸、相对位置及介质材料。

　　线圈中没有铁磁性材料时，互感是线性的，但其值远小于用磁性材料做铁芯的互感量。

　　2.同名端
    仍以图1的互感线圈为例进行分析，图中两个线圈Ll和L2绕在同一圆柱形磁棒上，Ll通入电流il，并假定i是随时间增大的。则i所产生的磁通φl也随时间增大，这时，Ll要产生自感电动势，L2要产生互感电动势（这两个电动势都是由φl变化引起的），它们所推动的感应电流都将产生与φl方向相反的磁通，反对φ1的增加（若i随时间减小，则感应电流产生的磁通与φl方向相同，反对φl的减少）。运用右手螺旋定则，可以确定L1、L2的感应电动势的方向，分别标在图上，见附图3。两线圈的端点l与3、2与4的极性相同。若i是减小的，则Ll、L2中感应电动势的方向都反了过来，但端点1与3、2与4的极性仍然相同，我们把在同一变化磁通作用下，感应电动势极性相同的端子称为“同名端”，感应电动势极性相反的端子称为“异名端”。工程图上常把一组同名端用符号“·”作为标志。互感线圈标上了同名端后，线圈的具体绕法和它们的相对位置就不需要在图上表示出来。

　　显然，不论i如何变化（增加还是减少），各线圈的同名端始终保持同一极性。这就意味着当电流i从两线圈的同名端同时流入或流出时，两线圈的磁通方向必定一致，这个特点是定义同名端的一个主要方法。
