MAX5432/5433是美国美信公司推出的具有32个可选抽头的非易失、线性变化数字电位器，芯片采用I2C串行总线接口，通过最高400kbps的数据通信速率，进行片选和电位器抽头位置选择。电可擦除的可编程只读存储器（EEPROM），可在上电时将滑动端恢复到上次停电时存储的位置。

　　芯片制作时工厂已为每个器件提供四个预设的12c地址之一。每块芯片的地址共有7位，其中高6位已固化在芯片中，最低位A。可由用户设定。

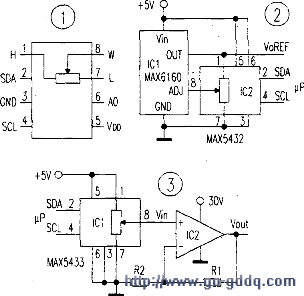

　　MAX5432/5433的端到端电阻分别为50kΩ及100kΩ，端到端的电阻温度系数标称值为35ppm/℃，比例温度系数只有5ppm/℃，可应用于需要低温度系数可变电阻的电路中，例如低漂移、可编程增益放大器电路。芯片采用8引脚TDFN封装，具有一个散热功能的接地焊接点EP，将该点焊接在具有适当面积的印板铜皮上，使芯片可工作在-40℃：至+85℃扩展级温度范围。图1是TDFN封装的引脚排列图，附表是引脚功能说明。可广泛应用于液晶显示器（LCD）屏幕电压调节电路、低漂移可编程增益放大器和音量控制电路等。

　　下面介绍两个应用实例。

　　1.可编程的基准电压电路
    图2是由数字电位器MAX5432（IC2）和可调电压基准MAX6160（ICI）组成的可编程调整基准电压源。

　　其中IC2的⑥脚An端接+5V，因此该芯片的地址为0l0100l。在一个具体电路中往往使用多个数字电位器，它们一并挂接在12C串行总线上，μP通过总线发出的串行数据包括地址信息和5位二进制电位嚣调整数据（5位二进制数据对应选择电位器的32个抽头）。当数字电位器接收到与自己地址相符的地址信息后，立即执行相应的二进制电位器调整数据指令，将电位器滑动端W置于μP指令规定的抽头位置上。这就相当于图2中IC2的（8）脚电位受μP控制发生了改变，使ICl的基准电压调整ADJ端电位也发生改变，继而实现编程请整基准输出电压的功能。图2电路输出的基准电压VoREF=1.23Vx50kΩ/R2（kΩ），式中1.23V是数字电位器（8）脚与（1）脚凋整至短路时的输出电压，50kΩ是数字电位器的端到端电阻，R2是调整后电位器（8）脚与（7）脚之间的电阻值。V0REF均输出电压范围为1.23V至（Vin-O.2V），其中Vin是ICl的工作电源电压。

　　2.LCD屏幕电压调整电路
    液晶显示屏LCD屏幕工作时需要一个数十伏的电压，该电压还应根据需要调整至一个最佳值。图3使用的数字电位器芯片型号是MAX5433，端至U端电阻为l00kΩ。ICl的（6）脚Ao端接地，所以芯片ICl的地址是0101100。IC2是运算放大器，这里作同相放大器使用，其增益GAIN=l+R1/R2.输出电压Vout=GAIN×Vin，式中的VIN即加在运放同相输入端的电压，也就是数字电位器ICl⑧脚的电压。ICl接收到μP通过12C串行总线传来的地址信息祀电位器调整数据后，即可改变⑧脚的电压，同时改变运放IC2的输出电压，实现调整LCD屏幕电压的功能。
