FU-29为上世纪50年代北京电子管厂仿苏TY-15的小型VHF发射管，两种型号与美国RCA公司的829完全相同，FU-29被广泛用于工业控制、通讯领域。FU-29外形奇特，属非音响专用管，一般无音响应用参数。

　　FU-29内部为两组束射四极功率管，两管阳极耗散功率的和为40W，最高阳极电压为750V，最高第一栅极电压为225V。功耗≤7W。本世纪初。日本音响杂志根据美国RCA公司发表的829的特性曲线族发表了将829用于ABI类推挽音响放大器的应用数据：采用一只829，利用其两组柬射四极管组成AB1类放大。阳极电压600V，负载阻抗13.75kΩ，栅负压-17.5V，两臂栅极间驱动信号电压35Vp-p时输出功率为44W。但是，阳极供电超过450V时，滤波电容的选择比较困难，变压器绕组也复杂。同时。高阳极电压供电使829最佳负载13.75kΩ也嫌过高。故其后重新设计，将阳极电压降低为400V，第二栅极电压为200V，栅负压为16.5V，栅一栅极驱动信号电压峰值为33Vp—p，在最佳负载8kΩ时可输出23W的功率，829的高跨导、高增益特性，使前级电压放大电路大为简化。

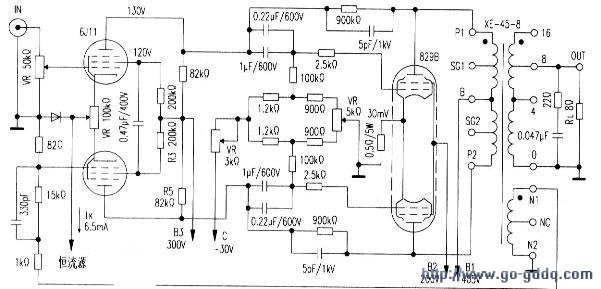

　　右图是实作电路。输出级用一只复合管829B（国产FU-29与之相同）接成固定栅负压的标准PP推挽电路，阳极电压为405V，第二栅极电压为200V，栅负压供电为-16.5V.两管阴极接有0.5Ω电阻，借以检测两管静态阳极电流。按829B动态特性。输入信号为零时两管静态阳极电流应为2x30mA，也即0.5Ω电阻上压降为60mAx0.5Ω=0.03V。此点为829B在AB1类的静态工作点。复合管的最大优点是，两四极部分对称性极佳，所以，上述静态阳极电流60mA时，两部分栅负压由VR调整至-16.5V即可，而不必担心两部分电流是否平衡。故此，栅负压电路只设两只电位器VR，而不另设静态平衡调整电路。在上述工作状态。829B两栅极间驱动信号电压为33Vp-p时最大输出功率近30W。为了降低非线性失真度，在输出级加入本级电压负反馈约-10dB，负反馈电阻由两只900kΩ电阻实现。本级负反馈是将阳极输出电压反馈到本级栅极，为了避免采用隔直流电容。此处则反馈到前级电压放大器阳极。实际等效干本级栅极。该负反馈电路使输出级增益降低，栅极驱动信号电压增大为约2×37Vp—p，可作为设计前级电路的依据。该后级放大器设计输出20W时输入电压为0.5Vrms，即输入电压峰值700mV则前级放大器电压增益K=37Vp—p／0.7V≈53倍。由于驱动推挽电路还需加入倒相级。以形成反相位的2×37V输出信号电压。

　　前级电压放大兼倒相采用RCA的双五极复合管6J11，接成长尾式倒相器。采用6.5mA恒流源电路。从而使此前级无负反馈增益可达到40dB。

　　RCA生产的双五极管6J11，为小型无管蒂12脚管。原设计用于电视机场前级多谐振荡器，其最高阳极电压330V，阳极功耗小于3.1W。典型跨导值13mA／V，内阻200kΩ。可以用两只国产6J1代用。代用后只需将第二栅极降压电阻200kΩ改为470kΩ。

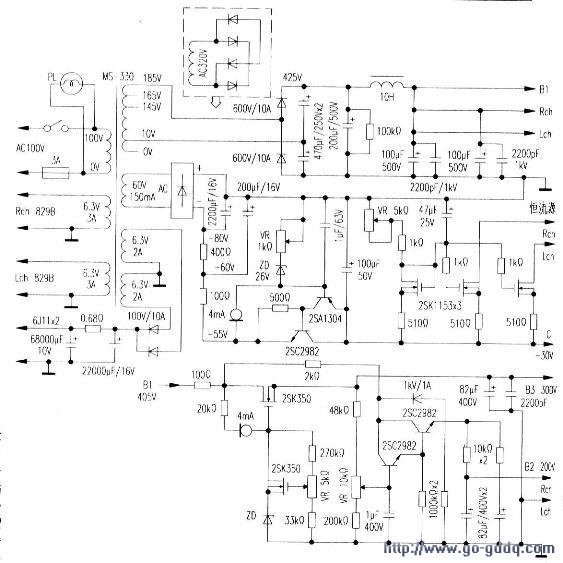

　　该机的电源部分属典型应用例。电路如下图所示。输出级405V供电采用AC175V倍压整流输出405V电压，此种供电方式除了将就已有电源变压器以外，别无任何好处。倍压整流电压随负载电流变动极大，达到40～200mA，如购置或自绕变压器。建议改成虚线所示A图，电压调整率可更好。

　　阳极供电405V之后，还有300V和200V两组电子稳压器。200V输出电压只向829B第二栅极供电。双声道用两只829B，负载电流30mA。

　　原机采用成品XE-45—8型输出变压器，初，次级阻抗比为8kΩ／16Ω、8Ω、4Ω和负反馈专用16Ω绕组。可自行绕制推挽输出变压器，数据如下：

　　铁芯截面S=32mm×38mm。铁芯为每两片交插。不留气隙。初级P1—B—P2 2200+2200匝线径0.18mm.次级0—8Ω线径O.8mm 130匝。负反馈绕组16Ω线径0.31mm 190匝。

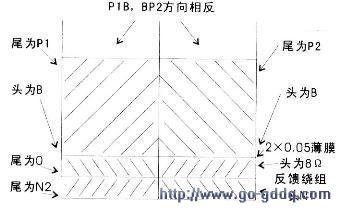

　　可采用两槽骨架，绕组分布及相位关系如左图所示，先绕NFB绕组N1，绕至中间隔可锯长口跨过。尾为N2，然后垫人一层电缆纸。同法绕制0-8Ω绕组。初级绕组2×2200匝，对称地分布于两槽内，两绕组均将开头设为B端，但B、P2绕制为反向（将骨架取下反一方向装上绕线机）。最后两组的头相连为B。尾各为P1、P2。

　　电路的调整：将各输出端电压空载，此时Bl有480V左右（倍压电路时），若采用桥式电路则为450V左右。此时调整VR5kll、VRlokl'~仍可使B2为1200V.B3为300V。最后调整-30V输出。调整VR1kΩ使-30V为（30±1）V。恒流电路可暂时将VR5kΩ调整至80％（4kΩ附近）。此时可将-30V与共地、主机相连。用内阻1MΩ／V数字电压表检测829B第一栅极对地电压应为-16V--18V之间。如偏差太大，可先将VB5kΩ调至中点。调整VR3kΩ使电压准确（不可低于-16V），然后接通B1、B2，再次精调偏置电位器VR3kΩ。使两四极管栅极电压为-16.5V，如两者有差别可微调VR5k~。由于两电位器有相互影响，应多次修正。使栅负压均为-16.5V，此时检测829B阴极对地有30mV压降。B1在加入60mA静态电流时。倍压整流、桥式整流电路输出电压均有所降低，如静态B1超过450V也无所谓。束射管829B阳极电压对阳极电流控制能力极差。关键是作动态调整时输出功率达到20W以上，B1的最大电流可以达到180mA或以上。此时倍压整流输出电压会大幅下降为不足400V.从而形成大信号失真。如改为桥式则明显好转。要注意B2决不允许超过225V，否则有损829B。同理，栅负压绝对值也不允许低于-16.5V。调试中随时注意。

　　该机调试中，两路负反馈中功放829B本级负反馈不必调整，只要配用900kΩ反馈电阻即可。5pF龟容为高频相位校正，为稳妥起见，可增大为10-15pF。大环路反馈接人后，如有振荡，可将输出变压器的P1、P2两引线对调，如果要改变大环路反馈的反馈量，其值由（1+1.5）kΩ／82Ω设定。若减小反馈量可增大1kΩ、1.5kΩ电阻值或减小82Ω电阻。反之则相反。
