一、彩电中周的代换--万能中周彩电型号众多，其中周出现的故障率又高。所以中周的代换成了我们维修人员关心的问题。我从实践中发现。对于视放检波和AFC中周，可以用一种中周TRF10744来代换。我把它称为“万能中周”。其实万能中周并不万能。就足可以代换的中周种类很多。

　　凡是体积和TRF10744相似的中周，都可以用TRF10744代换。

　　为什么TRF10744可以作为万能中周呢？

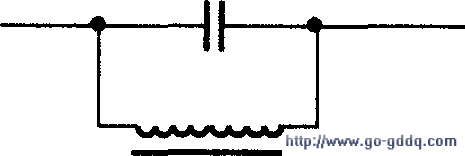

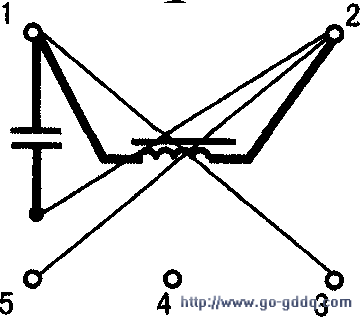

　　这还得从TRF10744的内部结构说起。上图是TRF10744从元件插入面看到的结构示意。①和②脚，②和③脚，③和⑤脚，①和⑤脚的组合都会有下图等效电路。从等效线路图可知其各种接法仍是一个并联的谐振电路。

　　因而无论足哪种结构的中周，都可以用TRFl0744代替。为防止多余的连接脚接入线路后引起短路。凡不需要的接线脚均靠根剪断（若该脚对应的线路板上无连接铜箔，可以不剪。对于④脚，尽管其没有任何接线，只要其妨碍插入线路，同样也剪去）。剪脚后再捅入线路板相应的位置并焊好。注意剪脚时别太靠近中周的根部，太靠根了易翦断了中周的内部连线。对有的中周外壳的两个接地脚插入不合适的（无法插入），可按下法解决。

　　方法1
    将外壳用小的一字改锥卸开，按线路板的捅入要求重新放置外壳（使中周外壳恰好插入线路板）。

　　方法2
   如果拆卸外壳很麻烦的话。可将外壳的接地脚剪去，在原中周的接地处用两条粗的元件腿与外壳焊接到一起，代替原来的外壳接地。

　　从结构上看用TRF10744代替其他中周是完全没有问题的，实际上电性能又怎样呢？这是我们最关心的问题。

　　从原理上讲，视频检波也罢，AFC移相也罢，归根到底都是一个38MHz的并联谐振回络，即使有些差别。通过调节中刷的磁心也是能够补偿的。我在生产的调试工装上用多种机型的机心做实验（用TRF10744代替原来的中周），按生产工艺要求通过主板调试没问题（电性能曲线很正常）。组装成整装机后检测、搜台等也无任何异常。

　　另外，中周有大小两种，TRF10744是前几年彩电中用得较多较大的的～一种。对近年来盛行的小中周，也有一种结构类似于TRF10744的。

　　普通中周的变通使用在一般的中周的各脚上按TRF10744的结构连结细的导线，连好后，按原中周的要求插入线路板。这个方法我用过，但用得不多，因为此法工艺排布上有些不雅观，使用起来也不方便，不像TRF10744那样，用剪刀一剪即可，且插入线路没有一点不合适的感觉。
