行输出变压器动态检测仪-判断行输出变压器好坏的方法
来源:本站整理  作者:佚名  2010-10-17 09:31:55



  在维修中常常为判断行输出变压器的好坏而大伤脑筋,用行输出变压器短路测试仪在静态低压下测试,失误率较高。其他方法不仅烦琐,失误率也比较高,稍有不慎还会使故障扩大。

  本人利用现在市场上较流行的万能电源模块,制作了一个行输出变压器动态检测仪,效果非常理想,准确率相当高。

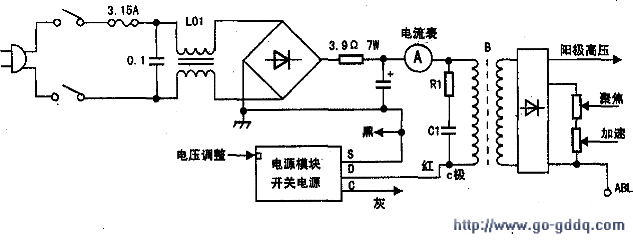

  彩电开关电源变压器和行输出变压器工作原理都是工作在高压、高频的状态下。铁芯都是采用高导磁率的环氧铁,经查找资料发现行变初级线圈+B和行管c极之间线圈的匝数相差无几,只是线径有所差别。由于万能电源模块带载能力强,不会影响万能电源模块的工作状态。具体作法如附图所示。

     调试具体操作如下:按附图所示。找一只好的21英寸~29英寸彩电的行输出变压器接上。将操作台上的杂物远离行输出变压器,特别是高压帽及行输出变压器的ABL端。连接好后接通电源,这时慢慢旋动模块上的电压调整电位器。直至听到行输出变压器发出“吱吱”叫声,并可以闻到高压帽或ABL,端在空气中放电所产生的臭氧味,这时停止旋动电位器,调试完毕记下电流表显示的稳定数据。29英寸行输出变压器的电流比21英寸行输出变压器电流要高些,正常的行变电流为15mA~25mA,而质量差的或坏的行变电流可达50mA~100mA。掌握了经验数据,好坏对比一目了然。

  在操作过程中,一定要将引线按图连接好,做好绝缘。高压帽和聚焦极。加速极之间距离一定要远。以防高压放电。安装无误后方可通电。如果ABL端对其他引脚端连续放电,那么此行输出变压器的初级线圈匝间有短路,造成高压过高对四周放电,所以使用中一定要注意人身安全。
